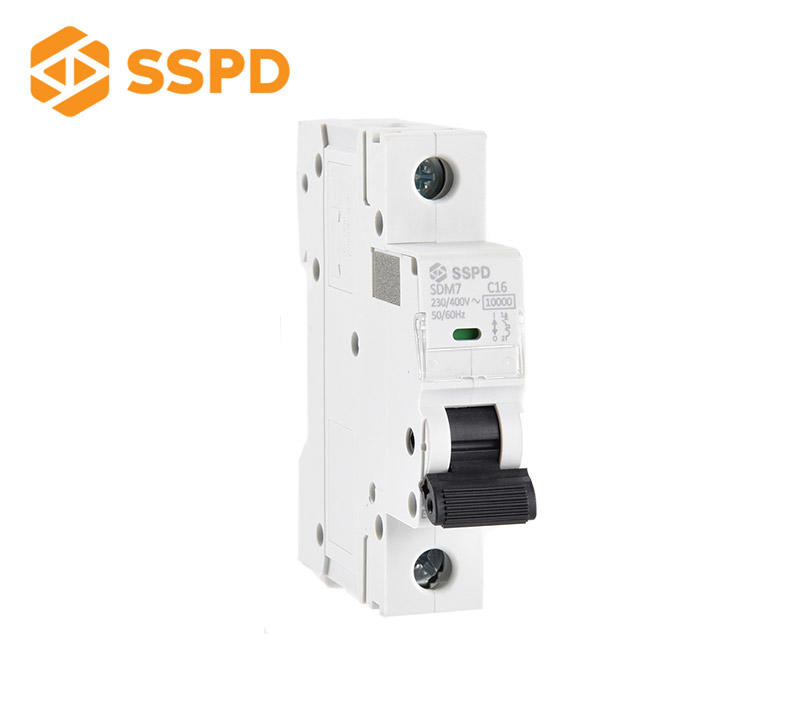

Disyuntor en miniatura es un tipo de aparato eléctrico de protección terminal, y es el más ampliamente utilizado en la construcción de dispositivos de distribución de energía eléctrica terminal. Se utiliza para cortocircuito monofásico y trifásico, sobrecarga, protección de sobretensión por debajo de 125A, incluyendo un solo polo 1P, dos polos 2P, tres polos 3P, y cuatro polos 4P. Hoy vamos a entender el principio de funcionamiento del disyuntor en miniatura y las cuestiones que requieren atención en la instalación.
principio de funcionamiento:
En disyuntor en miniatura se compone de mecanismo de funcionamiento, contactos, dispositivos de protección (varias unidades de disparo), sistema de extinción de arcos, etc. El contacto principal se acciona manualmente o se cierra eléctricamente. Una vez cerrado el contacto principal, el mecanismo de disparo libre bloquea el contacto principal en la posición de cierre. La bobina del relé de sobreintensidad y el elemento térmico del relé térmico están conectados en serie con el circuito principal, y la bobina del relé de mínima tensión está conectada en paralelo con la fuente de alimentación. Cuando el circuito se cortocircuita o se sobrecarga gravemente, la armadura del relé de sobreintensidad tira hacia dentro, haciendo que funcione el mecanismo de disparo libre, y el contacto principal desconecta el circuito principal. Cuando el circuito está sobrecargado, el elemento calefactor del disparador térmico dobla el bimetal y empuja el mecanismo de disparo libre para que se mueva. Cuando el circuito está bajo tensión, la armadura del relé de mínima tensión se libera. El mecanismo de disparo libre también se activa.
Instalar:
La instalación del disyuntor debe cumplir los requisitos de la norma GB13955-92 y las instrucciones.
La instalación del disyuntor debe tener plenamente en cuenta la línea de alimentación, el modo de alimentación, la tensión de alimentación y el tipo de conexión a tierra del sistema.
La tensión nominal, la corriente nominal, el poder de corte en cortocircuito y el tiempo de corte del disyuntor deben cumplir los requisitos de la línea de alimentación eléctrica protegida y del equipo eléctrico.
La instalación y el cableado del interruptor automático deben ser correctos. El cableado del protector de corriente residual en los sistemas de alimentación monofásicos, trifásicos de tres hilos y trifásicos de cuatro hilos de diferentes formas de puesta a tierra del sistema es diferente, por lo que se debe prestar toda la atención.
Lo anterior es una breve descripción del disyuntor en miniatura. Aun así, hay que prestar atención a la seguridad durante el proceso de instalación, sobre todo cuando no hay nadie vigilando.
