SDM6

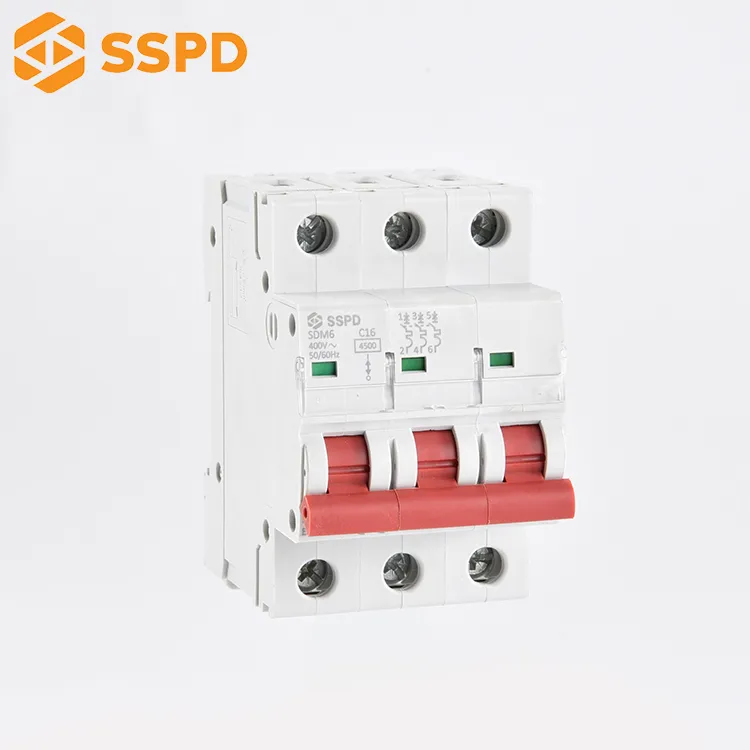

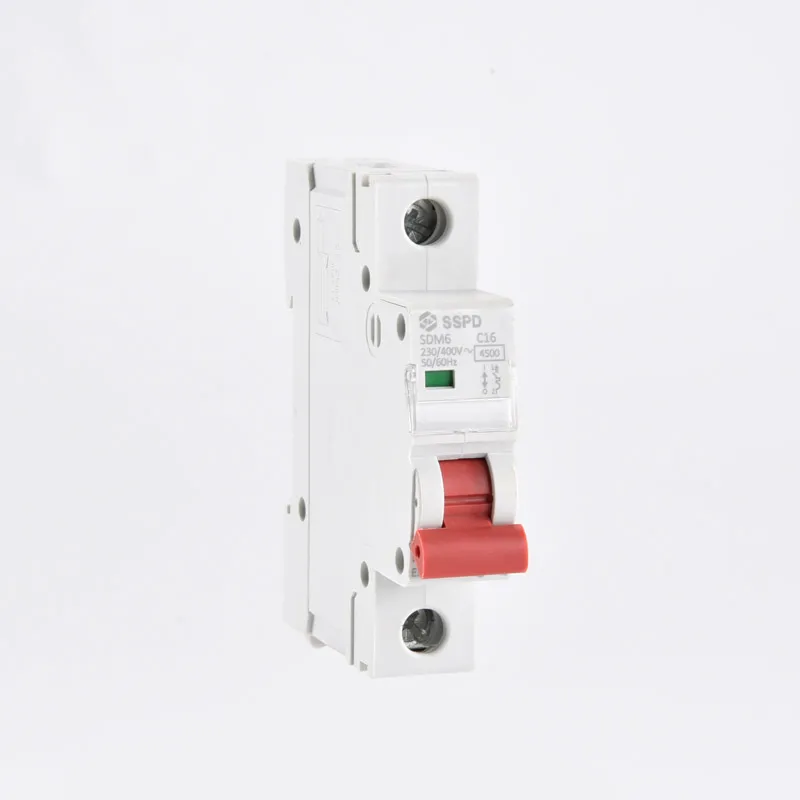

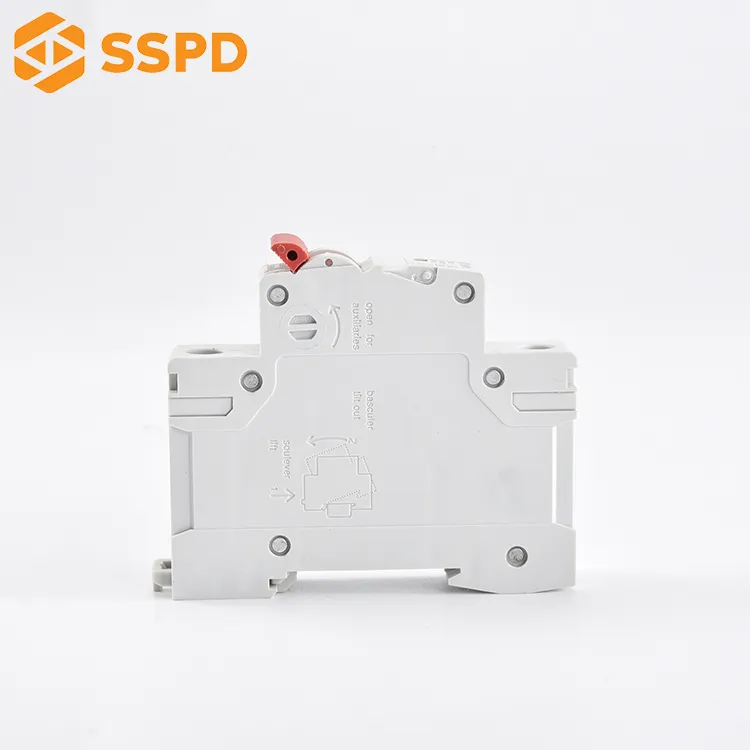

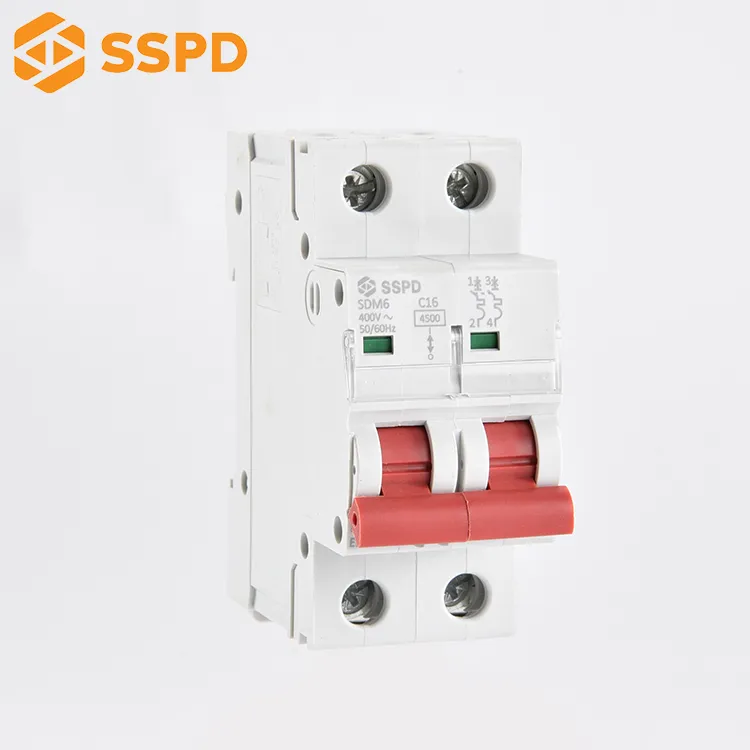

Interruptor automático en miniatura SDM6
El disyuntor en miniatura SDM6 se utiliza principalmente para la protección contra sobrecargas y cortocircuitos en corriente alterna 50/60Hz, tensión nominal 230V/400V, y corriente nominal de 1A a 63A. También se puede utilizar para el funcionamiento no frecuente del interruptor de encendido y apagado en circunstancias normales.
Solicitar presupuesto
Obtener catálogo gratuito
Funciones y características
| Nº de artículo | Serie SDM6 | |
| Características eléctricas según IEC/EN 61008-1 | ||
| Corriente nominal (A) | En | 2,4,6,10,16,20,25,32,40,50,63A |
| Número de postes | 1P, 2P, 3P, 4P | |
| Tensión nominal (V) | Ue | 1P: 230/400V 2/3/4P:400V |
| Tensión nominal de aislamiento (V) | Ui | 550V |
| Frecuencia nominal | 50/60 Hz | |
| Capacidad de rotura nominal | 4500/6000A | |
| Tensión nominal soportada a impulsos(1.2/50) | Uimp | 6kV |
| Tensión de prueba dieléctrica a y frec.ind.durante 1min | 2kV | |
| Grado de contaminación | 2 | |
| Característica de liberación termomagnética | B C D | |
| Vida eléctrica | 4000 | |
| Vida mecánica | 10000 | |
| Instalación | ||
| Indicador de posición de los contactos | Sí | |
| Grado de protección | IP20 | |
| Temperatura de referencia para el ajuste del elemento térmico | 30℃ | |
| Temperatura ambiente (con media diaria ≤35℃） | -5~+40℃ | |
| Temperatura de almacenamiento | -25~+70℃ | |
| Tipo de conexión del terminal | Cable/Barra colectora tipo U/Bustar tipo clavija | |
| Tamaño del terminal superior/inferior para cable | 25 mm². 18-3 | |
| Tamaño del terminal superior/inferior para cable | 25 mm². 18-3 | |
| Par de apriete | 3.0N+m 22 | |
| Montaje | En carril DIN FN60715(35mm) mediante dispositivo de clip rápido | |
| Conexión | Arriba y abajo | |
Dimensión
Datos de embalaje
| Modelo | Ctd/CTN(uds) | GW(kg) | NW(kg) | Tamaño de la caja (cm) |
| SDM6 1P | 120 | 13 | 12 | 47*23.5*18.5 |
| 240 | 16 | 14 | 47*23.5*34 | |
| SDM6 2P | 60 | 13 | 12 | 47*23.5*18.5 |
| 120 | 16 | 14 | 47*23.5*34 | |
| SDM6 3P | 40 | 13 | 12 | 47*23.5*18.5 |
| 80 | 16 | 14 | 47*23.5*34 | |
| SDM6 4P | 30 | 13 | 12 | 47*23.5*18.5 |
| 60 | 16 | 14 | 47*23.5*34 |
Ventaja
- Molde de alta precisión 500+ establece
- Productos de excepcional calidad artesanal
- 48 horas Anti-Saltspray
- 20,000+ De por vida
- Alta capacidad de rotura 100kA
- -25℃ Temperatura mínima
Personalizado según su diseño
Fabricar productos basándose en las especificaciones completas del cliente.
Los clientes proporcionan documentos de especificaciones exhaustivos que cubren todos los detalles del producto, las especificaciones incluyen completas dibujos técnicos, lista de materiales, requisitos de materiales/componentesy todas las dimensionesNuestro equipo de ingeniería y fabricación revisa las especificaciones para garantizar su viabilidad, y también podemos aportar nuevas ideas que le ayuden a mejorar su producto.
Solución personalizada
Preguntas frecuentes
A: Somos fabricantes profesionales de equipos eléctricos industriales desde 1992. Recepción para tener visita en línea/fuera de línea de la fábrica para la comunicación adicional.
A: Claro, por favor envíenos una consulta y díganos su demanda, tenemos un equipo de profesionales para apoyarle en la selección del modelo hasta que se realice el pedido.
A: Disyuntor de caja moldeada, disyuntor de aire, disyuntor de fuga a tierra, disyuntor en miniatura, contactor, disyuntor de protección del motor, etc.
A: Somos estrictos en la alta calidad. Los productos tienen bajo aumento de temperatura, larga vida útil y buena resistencia a la corrosión. Nuestros materiales son Mitsubishi PC, DuPont PA66, DMC-A/DMC-2, recubrimiento metálico resistente a la corrosión 72 horas, barra de cobre T2, pilar de cobre T2, placa de cobre T2. Todos los productos pasan la prueba de CQC, CE, CB y TUV.
A: Sí, 24 meses de garantía, y nuestros productos son 100% inspeccionados. Si cualquier problema, háganoslo saber de inmediato, y vamos a dar una solución satisfactoria.
A: Sí, inspección 100%. Los productos superaron todas las pruebas: prueba de microrresistencia, prueba de tensión soportada, prueba de aumento de temperatura, prueba característica de retardo de tiempo corto, prueba característica de retardo de tiempo largo y prueba de disparo instantáneo para cada fase.
A: Sí claro, ofrecemos servicio OEM/ODM/OBM/OPM, consúltenos para detalles como MOQ y diseño.
A: Normalmente, la producción tarda unos 25 días. Si tiene necesidades urgentes, envíenos una lista para comprobar las existencias. Disponemos de suficiente stock de materiales.
A: Tenemos condiciones de pago flexibles, y aceptamos TT, 30% depósito con 70% saldo antes del envío.
A: ¡Bienvenido! Por favor, hágamelo saber su país / área en primer lugar, vamos a tener un cheque y luego procesarlo. No dude en ponerse en contacto con nosotros para una mayor cooperación.
A: Sí, para grandes cantidades, siempre apoyamos con mejores precios. Además, hay algunas promociones de temporada. Póngase en contacto con nosotros para obtener un descuento especial.
A: En caso de problemas de transporte, le ayudaremos a solucionarlos y le proporcionaremos accesorios y orientación. Si el producto no se puede reparar, le enviaremos uno nuevo en el siguiente pedido. En caso de problemas de instalación, le proporcionaremos instrucciones de instalación o un vídeo explicativo.
A: Le damos la bienvenida. Estamos en Liushi Town, ciudad de Wenzhou, Zhejiang, China. Háganos saber cuando usted está planeando visitar.
