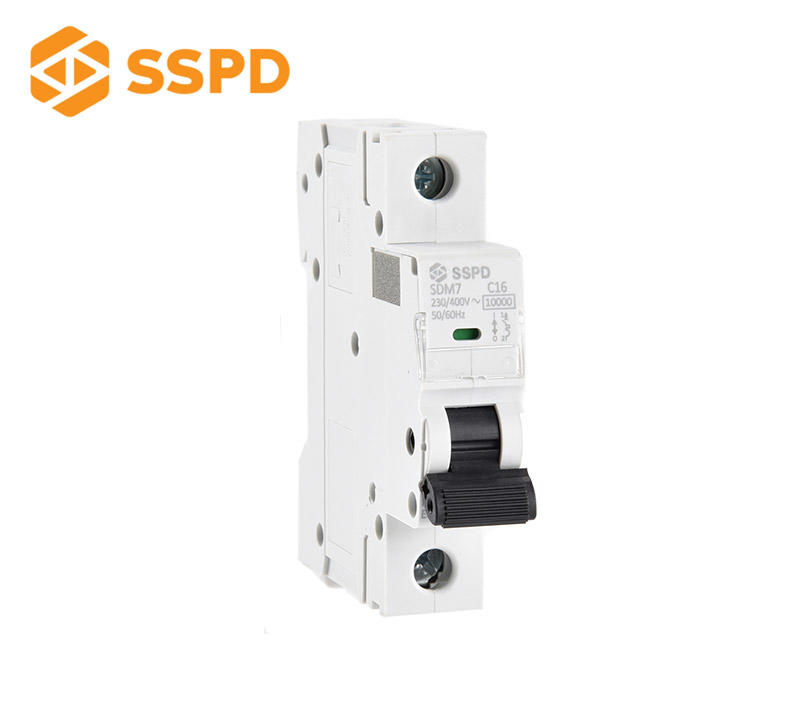

Pemutus sirkuit miniatur adalah sejenis alat listrik perlindungan terminal, dan merupakan yang paling banyak digunakan dalam membangun perangkat distribusi daya terminal listrik. Ini digunakan untuk hubung singkat satu fase dan tiga fase, kelebihan beban, perlindungan tegangan lebih di bawah 125A, termasuk 1P kutub tunggal, 2P dua kutub, 3P tiga kutub, dan 4P empat kutub. Hari ini kita akan memahami prinsip kerja pemutus sirkuit miniatur dan hal-hal yang perlu diperhatikan dalam pemasangan.
prinsip kerja:
The pemutus sirkuit miniatur terdiri dari mekanisme operasi, kontak, perangkat proteksi (berbagai unit trip), sistem pemadaman busur api, dll. Kontak utama dioperasikan secara manual atau ditutup secara elektrik. Setelah kontak utama ditutup, mekanisme trip bebas mengunci kontak utama pada posisi penutupan. Kumparan pelepas arus lebih dan elemen termal dari pelepas termal dihubungkan secara seri dengan sirkuit utama, dan kumparan pelepas tegangan rendah dihubungkan secara paralel dengan catu daya. Ketika sirkuit mengalami korsleting atau kelebihan beban yang parah, angker pelepas arus berlebih menarik, menyebabkan mekanisme tersandung bebas beroperasi, dan kontak utama memutuskan sirkuit utama. Ketika sirkuit kelebihan beban, elemen pemanas unit trip termal akan menekuk bimetal dan mendorong mekanisme trip bebas untuk bergerak. Ketika sirkuit kekurangan tegangan, dinamo pelepas tegangan akan dilepaskan. Mekanisme free trip juga diaktifkan.
Pasang:
Pemasangan pemutus sirkuit harus memenuhi persyaratan standar dan petunjuk GB13955-92.
Pemasangan pemutus sirkuit harus sepenuhnya mempertimbangkan jalur catu daya, mode catu daya, tegangan catu daya, dan jenis pentanahan sistem.
Tegangan pengenal, arus pengenal, kapasitas pemutusan arus pendek, dan waktu pemutusan pemutus arus harus memenuhi persyaratan saluran catu daya yang dilindungi dan peralatan listrik.
Pemasangan dan pengkabelan pemutus arus harus benar. Pengkabelan pelindung arus sisa pada sistem catu daya satu fase, tiga fase tiga kabel, dan tiga fase empat kabel dengan bentuk pengardean sistem yang berbeda berbeda, jadi perhatian penuh harus diberikan.
Di atas adalah penjelasan singkat tentang pemutus sirkuit miniatur. Anda tetap harus memperhatikan keselamatan selama proses pemasangan, khususnya apabila tidak ada orang yang mengawasi.
