🔧 Guia de disparo do CCM: Causas, resolução de problemas e prevenção
Os disjuntores de caixa moldada (MCCB) são essenciais para proteger os circuitos eléctricos de média e alta capacidade contra sobrecargas, curto-circuitos e falhas à terra. Ao contrário dos MCBs, os MCCBs oferecem classificações de corrente mais amplas, definições de proteção ajustáveis e maior capacidade de interrupção, tornando-os ideais para projectos industriais, comerciais e de infra-estruturas.
Disparos frequentes ou inexplicáveis de MCCBs podem levar a paragens operacionais, danos no equipamento e até mesmo riscos de segurança. Este guia apresenta as causas mais comuns de disparo do MCCB, técnicas eficazes de resolução de problemas e as melhores práticas para garantir a fiabilidade a longo prazo.
🧠 Como funcionam os CCM
Um CCM funciona monitorizando os níveis de corrente e abrindo automaticamente o circuito quando são detectadas condições de insegurança. Inclui normalmente disparadores térmico-magnéticos ou electrónicos que respondem a:
-
Sobrecargas (sobreintensidade gradual)
-
Curto-circuitos (picos súbitos)
-
Defeitos de terra ou de fuga
Estas caraterísticas de proteção ajudam a evitar incêndios, danos no equipamento e flutuações de tensão perigosas. Compreender estas funções é fundamental para diagnosticar problemas de forma eficiente.
⚠️ O que é que provoca o disparo de um CCM?
| Causa | Descrição | Ação recomendada |
|---|---|---|
| 1. Sobrecarga | Ocorre quando o circuito consome mais corrente do que a sua capacidade nominal durante um período prolongado. | - Distribuir as cargas de forma mais uniforme - Considerar a atualização da classificação do CCM - Monitorizar o funcionamento do equipamento para além das especificações |
| 2. Curto-circuito | Corrente elevada súbita causada por contacto do condutor ou falha de isolamento. Os CCM reagem instantaneamente para isolar o defeito. | - Inspecionar se existem fios queimados ou ligações soltas - Testar o isolamento com um megôhmetro - Reparar ou substituir os condutores danificados |
| 3. Fugas para a terra | Frequentemente causada por humidade, rutura do isolamento ou aparelhos defeituosos. | - Verificar a resistência do isolamento - Secar e selar os invólucros afectados - Melhorar a ligação à terra ou a deteção de fugas |
| 4. Definições da unidade de disparo ou envelhecimento do dispositivo | Configurações de proteção incorrectas ou componentes do CCM degradados podem resultar em disparos incómodos. | - Rever as definições LSI (Longo/Curto/Instantâneo) - Efetuar testes de funcionamento do MCCB - Substituir unidades com problemas de calibração verificados |
Resolução de problemas passo a passo para disparo do CCM
-
Controlo visual
Procure marcas de queimadura, derretimento ou descoloração nos terminais e na cablagem. -
Avaliação da carga
Utilize pinças amperimétricas para medir a carga real em relação à corrente nominal do CCM. Os circuitos sobrecarregados são uma das principais causas de disparo. -
Isolamento de circuitos de derivação
Desligar e reenergizar as cargas uma a uma. As falhas residem frequentemente num ramo ou dispositivo específico. -
Teste de resistência de isolamento
Utilize um megôhmetro para testar entre os condutores e a terra. Leituras de baixa resistência indicam possíveis fugas ou avarias. -
Teste de unidade de viagem
Testar as definições do disparo eletrónico utilizando um kit de teste de injeção secundária. Assegurar que os elementos térmicos e magnéticos respondem corretamente a falhas simuladas.
🛠️ Como evitar futuros tropeções
Para minimizar os disparos e maximizar o tempo de funcionamento do sistema:
-
Dimensionamento correto: Assegurar que os MCCB têm uma potência nominal de, pelo menos, 125% da carga máxima prevista.
-
Seleção correta da curva: Utilizar as curvas de disparo adequadas (LSI, etc.) em função do tipo de carga - resistiva, motor, transformador.
-
Proteção do ambiente: Instale os MCCBs em caixas com classificação IP para os proteger contra poeira, humidade e corrosão.
-
Manutenção regular: Inspecionar periodicamente o binário dos terminais, a integridade do isolamento e a funcionalidade do disjuntor.
-
Monitorizar o crescimento da carga: À medida que os sistemas se expandem, reveja as definições de proteção para corresponder ao novo perfil de carga.
Lista de verificação da seleção do CCM
| Fator | Orientação |
|---|---|
| Corrente nominal (In) | Deve exceder 125% da carga operacional máxima |
| Capacidade de rutura (Icu/Ics) | Deve ser superior à corrente de curto-circuito máxima prevista para o sistema |
| Tipo de unidade de viagem | Escolha termomagnético para proteção básica; disparadores electrónicos para controlo de precisão |
| Configuração do poste | Utilizar 3P ou 4P, dependendo do tipo de sistema e da necessidade de proteção do neutro |
| Normas de conformidade | Assegurar que o MCCB cumpre a norma IEC 60947-2, CE, ou outras certificações aplicáveis |
📘 Conclusão
O disparo do MCCB é uma resposta de segurança incorporada - mas quando ocorre repetidamente ou sem causa clara, sinaliza problemas mais profundos que devem ser abordados. Uma abordagem estruturada à resolução de problemas - desde a análise da carga até ao teste de isolamento - pode ajudar a isolar rapidamente o problema e a reduzir o tempo de inatividade.
A seleção, dimensionamento e manutenção adequados dos CCM são vitais para garantir a fiabilidade eléctrica e a segurança no local de trabalho.
💼 Sobre a SSPD

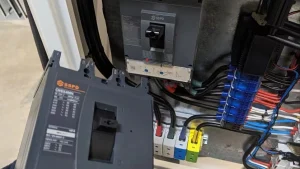

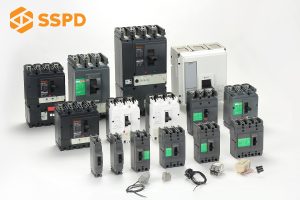

Em SSPD (Shendian Electric)Na nossa empresa, concentramo-nos em fornecer MCCBs robustos e de elevado desempenho com certificação completa e opções de personalização. Os nossos disjuntores em caixa moldada suportam classificações de 10A a 1600Acom versões de disparo térmico-magnético e eletrónico disponíveis. Com confiança em mais de 30 países no Médio Oriente, Sudeste Asiático e América do Sul, os nossos disjuntores oferecem durabilidade, precisão e compatibilidade global.
Precisa de aconselhamento especializado sobre a configuração de MCCBs ou a seleção de produtos?
👉 Contactar-nos para obter recomendações personalizadas com base nas necessidades do seu projeto.
