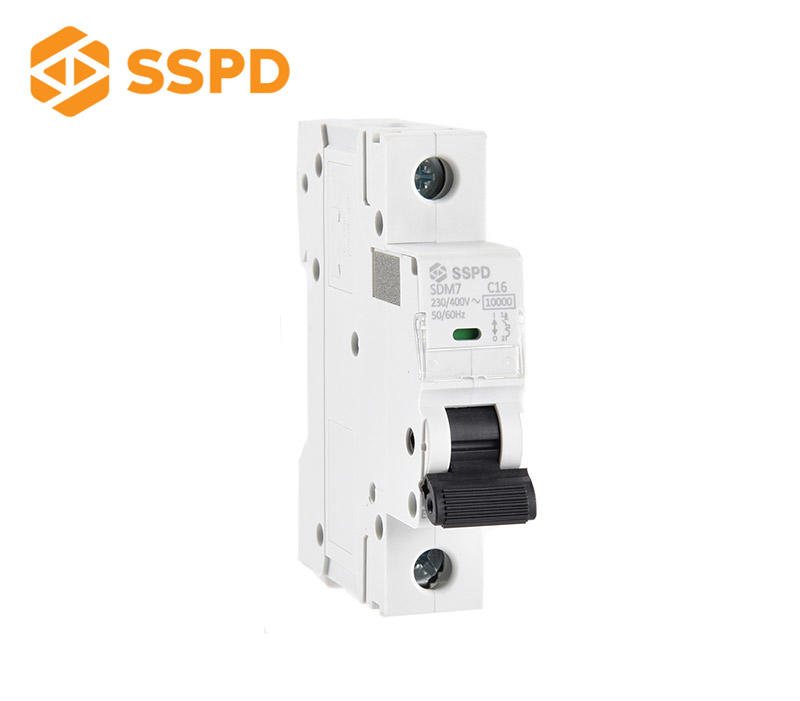

Disjuntor miniatura é um tipo de aparelho elétrico de proteção terminal e é o dispositivo de distribuição de energia eléctrica terminal mais utilizado na construção. É utilizado para proteção contra curto-circuitos monofásicos e trifásicos, sobrecargas e sobretensões inferiores a 125A, incluindo 1P unipolar, 2P bipolar, 3P tripolar e 4P quadripolar. Hoje vamos compreender o princípio de funcionamento do disjuntor miniatura e as questões que requerem atenção na instalação.
princípio de funcionamento:
O disjuntor miniatura é composto por mecanismo de funcionamento, contactos, dispositivos de proteção (vários disparadores), sistema de extinção de arco, etc. O contacto principal é acionado manualmente ou fechado eletricamente. Depois de o contacto principal ser fechado, o mecanismo de disparo livre bloqueia o contacto principal na posição de fecho. A bobina do relé de sobreintensidade e o elemento térmico do relé térmico estão ligados em série com o circuito principal e a bobina do relé de subtensão está ligada em paralelo com a fonte de alimentação. Quando o circuito está em curto-circuito ou gravemente sobrecarregado, a armadura do desbloqueio de sobreintensidade puxa para dentro, fazendo funcionar o mecanismo de disparo livre, e o contacto principal desliga o circuito principal. Quando o circuito está sobrecarregado, o elemento de aquecimento do disparador térmico dobra o bimetal e empurra o mecanismo de disparo livre para se mover. Quando o circuito está em subtensão, a armadura do disparador de subtensão é libertada. O mecanismo de disparo livre também é ativado.
Instalar:
A instalação do disjuntor tem de cumprir os requisitos da norma e das instruções GB13955-92.
A instalação do disjuntor deve ter plenamente em conta a linha de alimentação eléctrica, o modo de alimentação eléctrica, a tensão de alimentação eléctrica e o tipo de ligação à terra do sistema.
A tensão nominal, a corrente nominal, a capacidade de interrupção de curto-circuito e o tempo de interrupção do disjuntor devem satisfazer os requisitos da linha de alimentação eléctrica protegida e do equipamento elétrico.
A instalação e a cablagem do disjuntor devem ser corretas. A cablagem do protetor de corrente residual nos sistemas de alimentação eléctrica monofásicos, trifásicos a três fios e trifásicos a quatro fios de diferentes formas de ligação à terra do sistema é diferente, pelo que deve ser dada toda a atenção.
A descrição acima é uma breve descrição do disjuntor miniatura. No entanto, é necessário prestar atenção à segurança durante o processo de instalação, especialmente quando ninguém está a vigiar.
