Серия CEZC MCCB идеально функционирует, обеспечивая надежность и непрерывность электропитания 100%.
CEZC

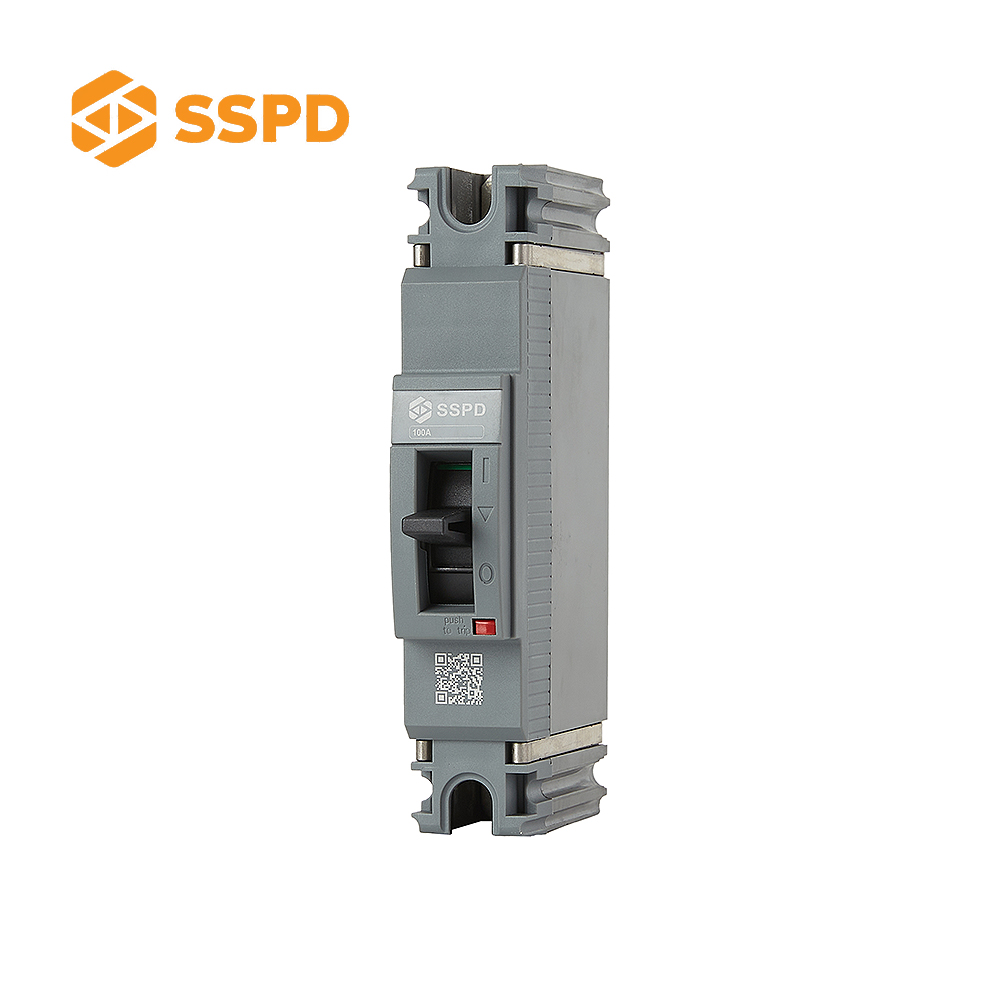

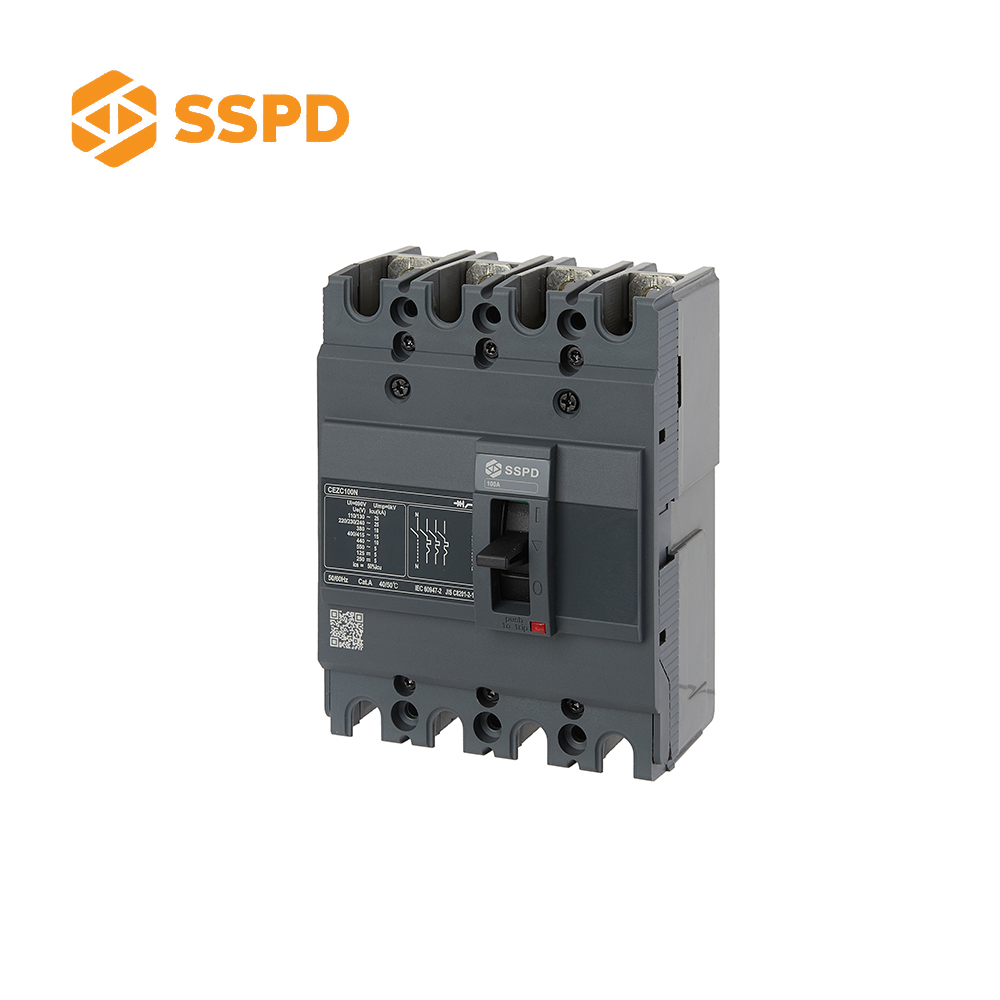

Автоматический выключатель в литом корпусе CEZC
Использование
MCCB серии CEZC используются в распределительных сетях переменного тока 50/60Гц, номинальное рабочее напряжение 440В, номинальный ток от 15А до 630А. Он используется для распределения электроэнергии и защиты цепей, питания и электрооборудования от перегрузки и короткого замыкания, что повышает надежность и непрерывность электроснабжения.
Идеальная функция
Отключающая способность охватывает обычные отключения в зонах распределения электроэнергии уровня ll и на электромеханическом рынке: 25KV, 36KV и 50KV. Включая изделия 1P, 2P, 3P и 4P.
Широкий спектр защит, включая защиту низковольтных распределительных систем, защиту двигателей и защиту от утечки на землю.
Получить цитату сейчас
Получить бесплатный каталог
Функции и характеристики
| Артикул. | CEZC100 CEZC250 | CEZC400 CEZC630 | |
| Количество столбов | 1P, 2P, 3P, 4P | 3P, 4P | |
| Управление | Руководство | с переключением/ с прямым или удлиненная поворотная рукоятка | |
| Соединения | Исправлено | передние соединения/задние соединения | |
| Электрические характеристики в соответствии с IEC60947 и EN60947-2 | |||
| Номинальное напряжение изоляции | Ui | 690V | |
| Номинальное импульсное выдерживаемое напряжение | Uimp | 6 КВ | |
| Номинальное рабочее напряжение | Ue | переменный ток 50/60 Гц, 440 В | |
| Функция изоляции - | - | ||
| Категория использования | A | ||
| Выносливость (циклы C-O) | Механические | 15000 10000 | 10000 |
| Электричество 440 В | 5000 5000 | 4000 | |
| Protectiom | |||
| Выпуск | Тепловой магнит | Тепловой магнитный Электронный | |
| Защита от перегрузки | ■ | ■ Ir(In x....) | |
| Защита от короткого замыкания | ■ | ■ Isd(Ir x....) | |
| Защита от утечки тока через землю | - | - ■ | |
| Вспомогательные устройства индикации и управления | |||
| Вспомогательный контакт AX и контакт аварийной сигнализации AL | ■ | ||
| Комбинированный AX + AL | ■ | ||
| SHT shunt relesae | 24 В, 220 В, 380 В | ||
| Расцепитель пониженного напряжения UVR | ■ | ||
| Установка/подключение | |||
| Аксессуары | Удлинители терминалов | ■ | ■ |
| Клеммные щитки | ■ | ■ | |
| Фазовые барьеры | ■ | ■ | |
Предельная отключающая способность (кА среднеквадратичное значение) Icu
| CEZC100B | CEZC100F | CEZC100N | CEZC100H | CEZC250F | CEZC250N | CEZC250H | ||||
| Количество столбов | 3 | 3 | 1 | 3-4 | 1 | 2-3-4 | 3 | 3 | 2-3 | |
| Номинальный ток (A) | при 40 °C | 15, 16, 20, 25,30, 32, 40, 45,50, 60, 63, 75,80, 100 | 100, 125, 150,160, 175, 200,225, 250 | |||||||
| переменный ток 50/60 Гц | 110/130 V | 10 | 25 | 25 | 25 | 50 | 100 | 25 | 50 | 85 |
| 220/230/240 V | 10 | 25 | 18 | 25 | 25 | 100 | 25 | 50 | 85 | |
| 380 V | 7.5 | 10 | 2.5 | 18 | 5 | 30 | 18 | 25 | 36 | |
| 400/415 V | 7.5 | 10 | 2.5 | 15 | 5 | 30 | 18 | 25 | 36 | |
| 440 V | 5 | 7.5 | – | 10 | – | 20 | 15 | 20 | 25 | |
| 550 V | 2.5 | 5 | – | 5 | – | 10 | 5 | 8 | 10 | |
| DC | 125 В (1P) | – | 5 | 5 | 5 | 10 | 10 | 5 | 20 | 30 |
| 250V (2P в серии） | – | 5 | – | 5 | – | 10 | 5 | 20 | 30 | |
| CEZC250N | CEZC250H | CEZC400N | CEZC400H | CEZC630N | CEZC630H | |||
| Количество столбов | 4 | 4 | 3-4 | 3-4 | 3-4 | 3-4 | ||
| Номинальный ток (A) | при 40 °C | 63, 80, 100, 125,150, 160, 175, 200, 225, 250 | 320, 350, 400 | 400, 500, 600 | ||||
| переменный ток 50/60 Гц | 220/230 V | 50 | 85 | 40 | 70 | 40 | 70 | |
| 380 V | 25 | 36 | 36 | 50 | 36 | 50 | ||
| 400/415 V | 25 | 36 | 36 | 50 | 36 | 50 | ||
| 440 V | 20 | 25 | 36 | 50 | 36 | 50 | ||
| 550 V | 8 | 10 | – | – | – | – | ||
| DC | 125 В (1P) | 20 | 30 | – | – | – | – | |
| 250V (2P последовательно） | 20 | 30 | – | – | – | – | ||

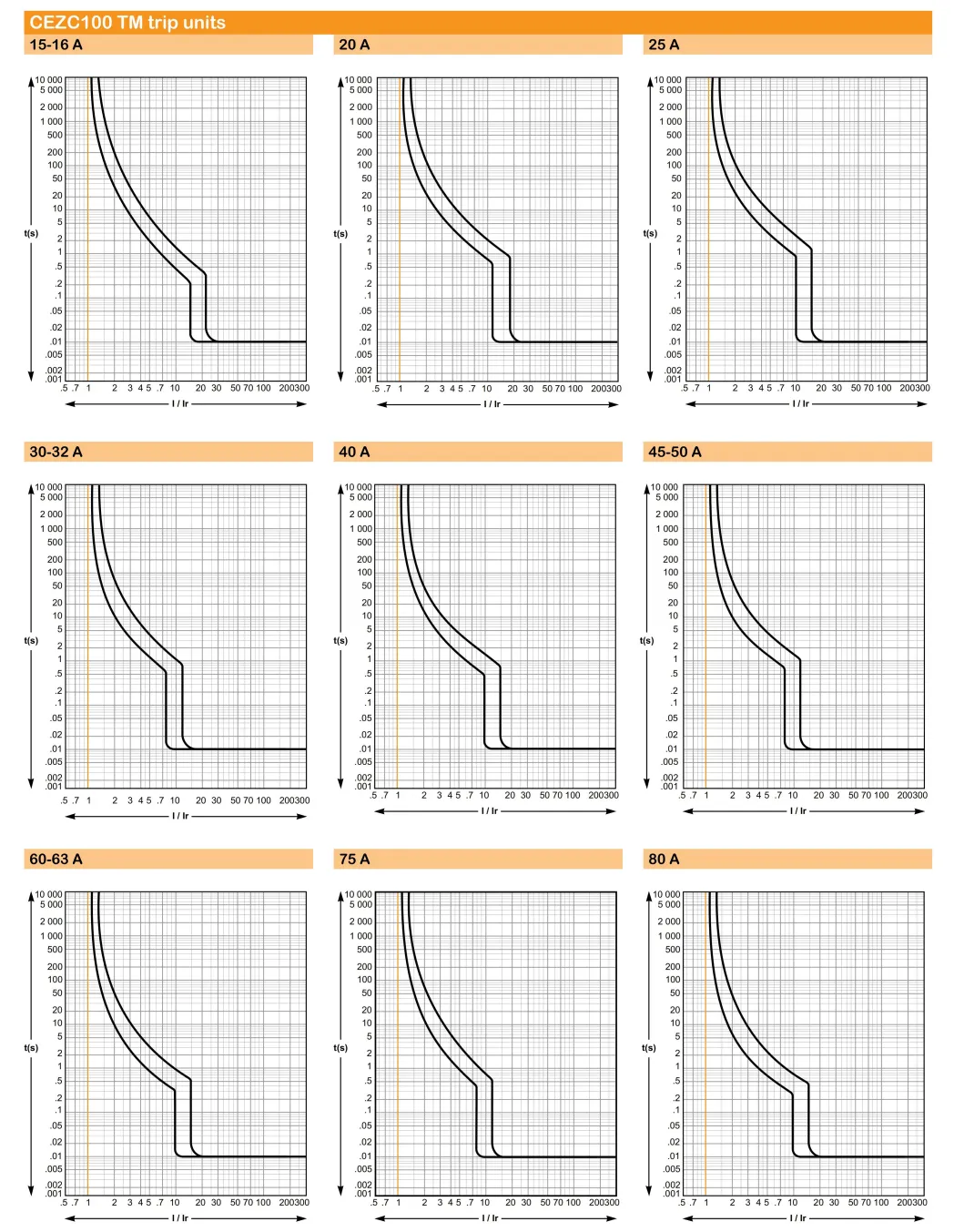

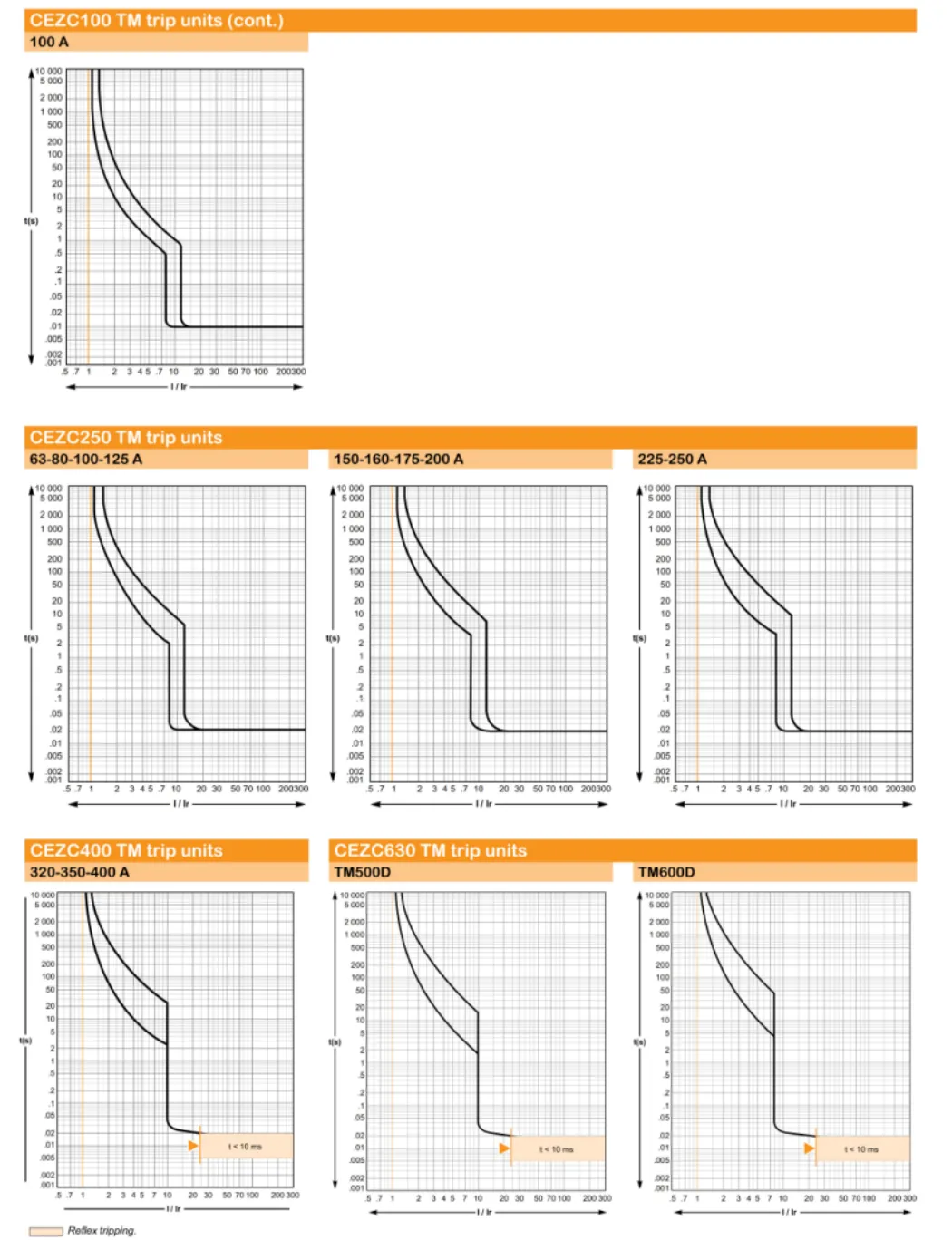

Спотыкающиеся кривые
Данные упаковки
| Модель | Количество/КТН (шт.) | ГВт (кг) | NW (кг) | Размер коробки (см) |
| CEZC-100 1P | 80 | 26.5 | 23.5 | 48.5*29.5*26 |
| CEZC-100 2P | 40 | 23 | 20 | 48.5*28.5*25 |
| CEZC-100 3P | 30 | 24 | 21 | 48.5*29.5*26 |
| 20 | 16 | 14 | 42*29.5*20 | |
| CEZC-100 4P | 20 | 21 | 19 | 48.5*29.5*23 |
| CEZC-250 3P | 16 | 25.2 | 22.4 | 45.5*36*24 |
| CEZC-250 4P | 20 | 31.4 | 28 | 58.5*36*23 |
| CEZC-400 3P | 4 | 24 | 22.4 | 33*31*30.5 |
| CEZC-400 4P | 4 | 30.5 | 27.5 | 42.5*32*30.5 |
| CEZC-630 3P | 4 | 24.8 | 22.3 | 33*31*30.5 |
| CEZC-630 4P | 4 | 31.5 | 28.5 | 42.5*32*30.5 |
Преимущество
- Высокоточная пресс-форма 500+ устанавливает
- Изделия демонстрируют исключительное мастерство
- 48-часовой Антисолевые брызги
- 20,000+ Время жизни
- Высокая разрывная способность до 100 кА
- -25℃ Мин. температура
Индивидуальный дизайн
Производство продукции на основе полной спецификации заказчика.
Клиенты предоставляют исчерпывающую документацию по спецификациям, охватывающую все детали продукта, спецификации включают в себя полные технические чертежи, спецификация материалов, требования к материалам/компонентам, и все размерыНаша команда инженеров и производственников пересматривает спецификации, чтобы убедиться в возможности производства, мы также можем предложить несколько новых идей, чтобы помочь вам сделать ваш продукт лучше!
Индивидуальное решение
Часто задаваемые вопросы
A: Мы являемся профессиональным производителем промышленного электрооборудования с 1992 года. Добро пожаловать в онлайн/оффлайн тур по заводу для дальнейшего общения.
A: Конечно, пожалуйста, отправьте нам запрос и скажите нам ваше требование, у нас есть профессиональная команда, чтобы поддержать вас в выборе модели до размещения заказа.
A: Автоматический выключатель в литом корпусе, воздушный автоматический выключатель, автоматический выключатель утечки тока на землю, миниатюрный автоматический выключатель, контактор, автоматический выключатель защиты двигателя и т.д.
A: Мы строго придерживаемся высокого качества. Продукция имеет низкую температуру, длительный срок службы и хорошую коррозионную стойкость. Наши материалы: Mitsubishi PC, DuPont PA66, DMC-A/DMC-2, металлическое покрытие с коррозионной стойкостью 72 часа, медный пруток T2, медный столб T2, медная пластина T2. Все продукты проходят испытания CQC, CE, CB и TUV.
A: Да, 24 месяца гарантии, и наши продукты 100% проверены. Если какие-либо проблемы, дайте нам знать немедленно, и мы дадим удовлетворительное решение.
A: Да, проверка 100%. Продукция прошла все испытания: тест на микросопротивление, тест на выдерживаемое напряжение, тест на повышение температуры, тест на характеристику короткой временной задержки, тест на характеристику длительной временной задержки и тест на мгновенное отключение для каждой фазы.
A: Да, конечно, мы предоставляем OEM/ODM/OBM/OPM услуги, проконсультируйтесь с нами для деталей, как MOQ и дизайн.
A: Обычно производство занимает около 25 дней. Если у вас есть срочные требования, пожалуйста, отправьте нам список для проверки запасов. У нас есть достаточный запас материалов.
A: У нас гибкие условия оплаты, и мы принимаем TT, 30% депозит с 70% баланс перед отправкой.
A: Добро пожаловать! Пожалуйста, сначала сообщите мне вашу страну/регион, мы проверим и затем обработаем его. Не стесняйтесь связаться с нами для дальнейшего сотрудничества.
A: Да, при больших объемах мы всегда поддерживаем лучшие цены. Кроме того, существуют сезонные акции. Пожалуйста, свяжитесь с нами, чтобы получить специальную скидку.
A: В случае проблем с транспортировкой мы поможем устранить неполадки, предоставим аксессуары и рекомендации. Если товар не подлежит ремонту, мы вышлем вам замену в следующем заказе. В случае проблем с установкой мы предоставим инструкции по установке или видеоинструкции.
A: Добро пожаловать! Мы находимся в городе Люши, Вэньчжоу, Чжэцзян, Китай. Сообщите нам, когда вы планируете посетить нас.
