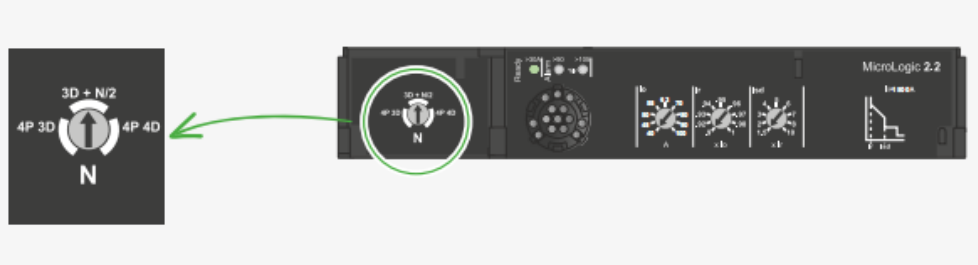

MCCB tiene dos tipos de función de liberación en 4P4D y 4P3D, ¿conoce las diferencias entre ellos? A continuación, explicamos las diferencias de sus números de polos y modos de funcionamiento, escenarios de aplicación, protección de falla a tierra de ellos:
1. Número de polos y modo de funcionamiento
4P3D
-Disyuntor -4P3D significa que el disyuntor tiene cuatro polos, pero sólo se pueden desconectar los tres hilos de fuego (L1, L2, L3), y el hilo neutro (N) es pasante.
El hilo neutro (N) es pasante y no se desconectará en caso de avería.
-En caso de avería, sólo se desconectarán los tres hilos de fuego (L1, L2, L3) y el hilo neutro seguirá conectado al circuito.
-Esta configuración es adecuada para situaciones en las que el hilo neutro no requiere protección, y suele utilizarse en sistemas trifásicos de cuatro hilos en los que la carga está relativamente equilibrada.
4P4D
-4P4D significa que el disyuntor tiene cuatro polos y que los cuatro polos pueden desconectarse al mismo tiempo. Estos cuatro polos son tres hilos de fuego (L1, L2, L3) y un hilo neutro (N).
-En caso de avería, los cuatro hilos (L1, L2, L3, N) se desconectan simultáneamente, proporcionando un aislamiento y protección total de los polos.
-Esta configuración es adecuada para aplicaciones en las que también se requiere que el conductor neutro tenga aislamiento y protección, y se utiliza normalmente en sistemas trifásicos de cuatro hilos con cargas desequilibradas.
2. Escenario de aplicación.
-4P3D es adecuado para escenarios en los que las cargas están relativamente equilibradas y no se requiere protección del neutro, como en edificios residenciales, edificios comerciales y equipos de suministro eléctrico trifásico en general. Esta configuración puede satisfacer las necesidades de protección de la mayoría de los sistemas al tiempo que reduce los costes.
-4P4D se utiliza habitualmente en industrias que requieren una mayor protección, como centros de datos, equipos de comunicación, sistemas de control industrial, etc. Es especialmente adecuado para aplicaciones con elevados requisitos de seguridad eléctrica. Especialmente en lugares donde se requiere una alta seguridad eléctrica, 4P4D garantiza que todos los conductores (incluido el neutro) queden aislados en caso de avería.
3. Protección contra fallos a tierra.
-4P3D proporciona un aislamiento total en caso de fallo a tierra. El neutro permanece conectado en caso de fallo a tierra y puede no ser adecuado para algunos equipos con requisitos específicos para el neutro.
-4P4D proporciona un aislamiento total en caso de fallo a tierra y es adecuado para aplicaciones exigentes como la alimentación de equipos médicos, el control de instrumentos de precisión, etc.
En resumen:
-4P3D es adecuado para aplicaciones en las que no es necesaria la protección del neutro (neutro no desconectado). Si su sistema tiene una carga más equilibrada y no es necesario desconectar el neutro, entonces 4P3D puede ser más económico y práctico.
-4P4D es adecuado para aplicaciones en las que se requiere protección del hilo neutro (desconexión total tetrapolar). Si necesita un mayor nivel de seguridad eléctrica y protección del neutro, el 4P4D es la opción más adecuada.

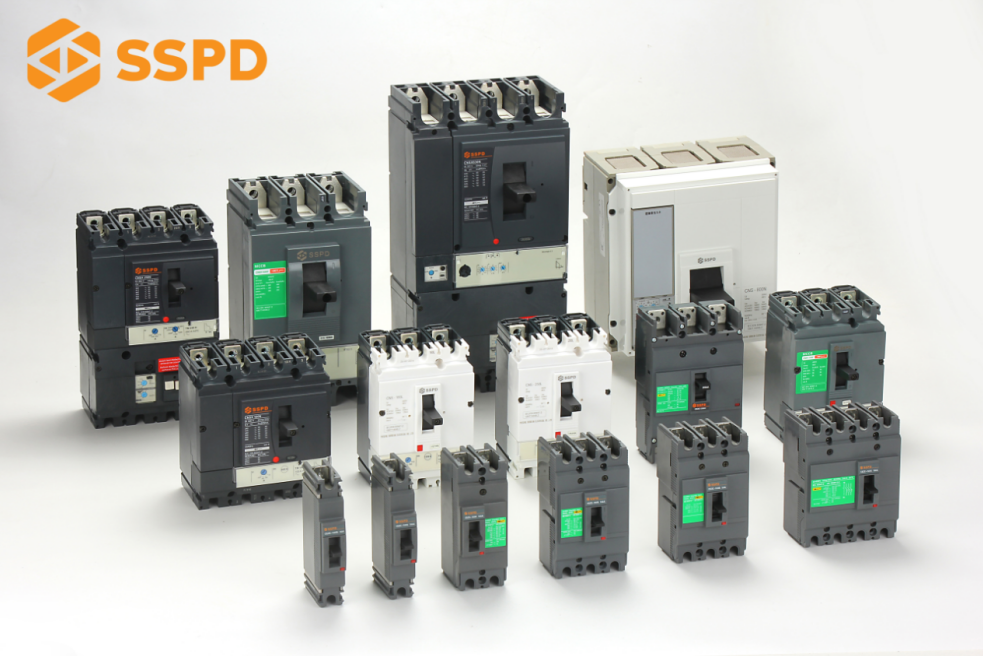

Sea cual sea la elección, SSPD puede suministrarle los productos disyuntores adecuados, y le invitamos a solicitarlos si los necesita.
