Les disjoncteurs peuvent être rarement vus par tout le monde, parce que les disjoncteurs sont utilisés dans des endroits particuliers, mais ils sont toujours à nos côtés et jouent un rôle sûr dans nos vies. Il existe également de nombreux types de disjoncteurs sur le marché, avec de nombreuses spécifications. Connaissez-vous et comprenez-vous le principe de fonctionnement du disjoncteur ? Aujourd'hui, nous allons vous expliquer les connaissances de base des disjoncteurs en boîtier moulé.

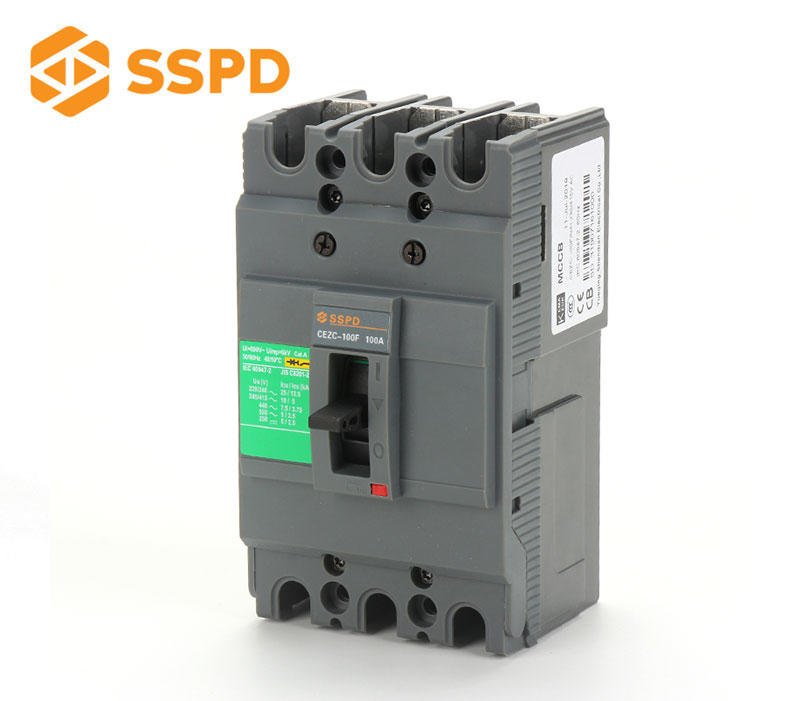

Les disjoncteur à boîtier moulé peut couper automatiquement le courant lorsque celui-ci dépasse le seuil de déclenchement. Le boîtier en plastique est l'utilisation d'isolateurs en plastique comme enveloppe extérieure de l'appareil, qui sert à isoler les conducteurs et les pièces métalliques mises à la terre. En général, les disjoncteurs à boîtier moulé contiennent des déclencheurs thermiques et magnétiques, tandis que les disjoncteurs à boîtier moulé à grande échelle sont équipés de capteurs de déclenchement à semi-conducteurs. Le déclencheur est également divisé en deux catégories : le déclencheur thermique et magnétique et le déclencheur électronique.
1. Principe de fonctionnement
Le contact principal du disjoncteur basse tension est actionné manuellement ou fermé électriquement. Une fois le contact principal fermé, le mécanisme de déclenchement libre verrouille le contact principal en position de fermeture. La bobine du déclencheur à maximum de courant et l'élément thermique du déclencheur thermique sont connectés en série avec le circuit principal, et la bobine du déclencheur à minimum de tension est connectée en parallèle avec l'alimentation électrique.
Lorsque le circuit est court-circuité ou fortement surchargé, l'armature du déclencheur de surintensité s'enfonce, provoquant le fonctionnement du mécanisme de déclenchement libre, et le contact principal coupe le circuit principal.
Lorsque le circuit est surchargé, l'élément thermique du déclencheur thermique génère de la chaleur pour plier le bilame, ce qui pousse le mécanisme de déclenchement libre à agir, et le contact principal coupe le circuit principal.
Lorsque le circuit est sous tension, l'armature de la bobine d'ouverture à minimum de tension est libérée, ce qui provoque également l'action du mécanisme de déclenchement libre, et le contact principal coupe le circuit principal.
Lorsque l'on appuie sur le bouton de déclenchement à émission, l'armature du déclencheur à émission s'enfonce, provoquant l'action du mécanisme de déclenchement libre, et le contact principal coupe le circuit principal.
2. Les conditions de travail
La limite supérieure de la température de l'air ambiant est de +40℃, et la limite inférieure est de -5℃. Et la valeur moyenne sur 24 heures ne peut pas dépasser +35℃.
L'altitude du site d'installation ne doit pas dépasser 2000 mètres.
Le niveau de pollution est de 3.
3. les questions nécessitant une attention particulière
Sur l'équipement du circuit, il y a généralement des signes de puissance et de charge. Dans le processus de câblage proprement dit, vous devez suivre les signes ci-dessus et ne pas inverser les deux.
L'interrupteur de commande ou la ligne de protection ne doit pas passer par le transformateur de courant. Lorsque le système triphasé à cinq fils ou le système monophasé à trois fils est adopté, la ligne de protection doit être connectée à la ligne principale de protection à l'extrémité d'entrée du disjoncteur de fuite. Dans le cas de circuits d'éclairage monophasés, de lignes de distribution triphasées à quatre fils et d'autres lignes ou équipements utilisant une ligne neutre de travail, la ligne neutre doit passer par un transformateur de courant.
Dans le système où le point neutre du transformateur est directement mis à la terre, une fois le disjoncteur de fuite installé, la ligne neutre de travail ne peut être utilisée comme ligne neutre de travail qu'après avoir traversé le transformateur de courant. Elle ne peut pas être mise à la terre de manière répétée, ni fonctionner avec d'autres lignes. La ligne neutre est connectée. L'équipement électrique ne peut être raccordé qu'au côté charge du disjoncteur de fuite, et il est interdit de raccorder une extrémité au côté charge et l'autre au côté alimentation.
