Los disyuntores pueden ser raramente vistos por todo el mundo, porque los disyuntores se utilizan en algunos lugares especiales, pero siempre están a nuestro lado y juegan un papel seguro en nuestras vidas. También hay muchos tipos de disyuntores en el mercado con muchas especificaciones. ¿Conoce y entiende el principio de funcionamiento del disyuntor? Hoy le explicaremos los conocimientos básicos de disyuntores de caja moldeada.

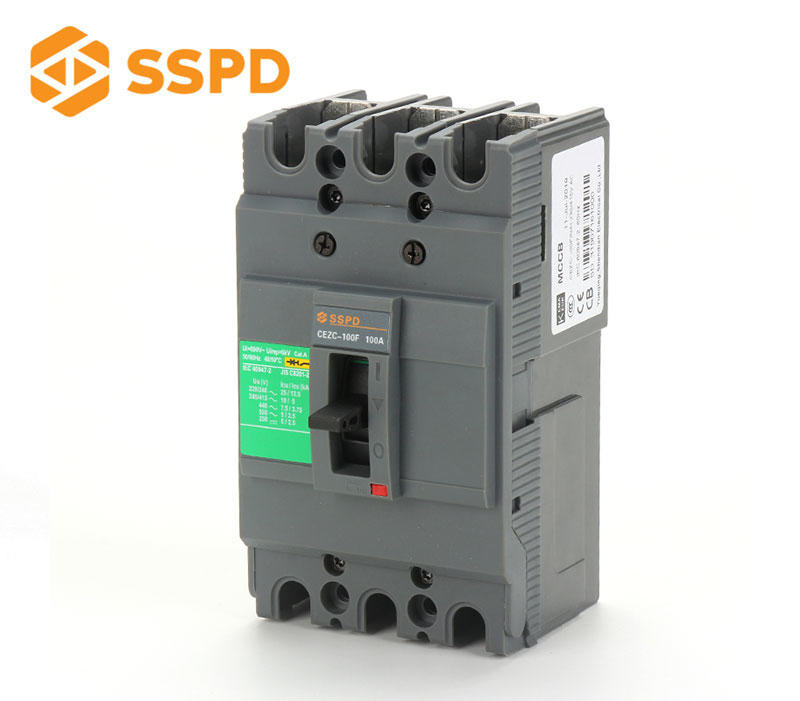

En disyuntor de caja moldeada puede cortar automáticamente la corriente después de que ésta supere el ajuste de disparo. La caja de plástico es el uso de aislantes de plástico como cubierta exterior del dispositivo, que se utiliza para aislar los conductores y las partes metálicas conectadas a tierra. Generalmente, los disyuntores de caja moldeada contienen unidades de disparo térmicas y magnéticas, mientras que los disyuntores de caja moldeada a gran escala están equipados con sensores de disparo de estado sólido. La unidad de disparo también se divide en disparo magnético térmico y disparo electrónico.
1. Principio de funcionamiento
El contacto principal del disyuntor de baja tensión se acciona manualmente o se cierra eléctricamente. Una vez cerrado el contacto principal, el mecanismo de disparo libre bloquea el contacto principal en la posición de cierre. La bobina del relé de sobreintensidad y el elemento térmico del relé térmico están conectados en serie con el circuito principal, y la bobina del relé de mínima tensión está conectada en paralelo con la fuente de alimentación.
Cuando el circuito se cortocircuita o se sobrecarga gravemente, la armadura del relé de sobreintensidad tira hacia dentro, provocando el funcionamiento del mecanismo de disparo libre, y el contacto principal desconecta el circuito principal.
Cuando el circuito se sobrecarga, el elemento térmico de la unidad de disparo térmico genera calor para doblar la tira bimetálica, empujando al mecanismo de disparo libre a actuar, y el contacto principal desconecta el circuito principal.
Cuando el circuito está bajo tensión, la armadura del relé de mínima tensión se libera, lo que también provoca la actuación del mecanismo de disparo libre, y el contacto principal desconecta el circuito principal.
Cuando se pulsa el botón de disparo en derivación, la armadura de la unidad de disparo en derivación tira hacia dentro, haciendo que actúe el mecanismo de disparo libre, y el contacto principal desconecta el circuito principal.
2. 2. Condiciones de trabajo
El límite superior de la temperatura del aire ambiente es +40℃, y el límite inferior es -5℃. Y el valor medio de 24 horas no puede superar los +35℃.
La altitud del lugar de instalación no superará los 2000 m.
El nivel de contaminación es de nivel 3.
3. asuntos que requieren atención
En los equipos de circuito, suele haber señales de potencia y carga. En el proceso de cableado real, es necesario seguir los signos anteriores y no invertir los dos.
El interruptor de control o la línea de protección no deben atravesar el transformador de corriente. Cuando se adopta el sistema trifásico de cinco hilos o el sistema monofásico de tres hilos, la línea de protección debe conectarse a la línea troncal de protección en el extremo de entrada del interruptor de fuga. En el caso de circuitos de alumbrado monofásicos, líneas de distribución trifásicas de cuatro hilos y otras líneas o equipos que utilicen una línea neutra de trabajo, la línea neutra debe pasar por un transformador de corriente.
En el sistema en el que el punto neutro del transformador está directamente conectado a tierra, una vez instalado el disyuntor de fugas, la línea neutra de trabajo sólo puede utilizarse como línea neutra de trabajo después de pasar por el transformador de corriente. No puede conectarse a tierra repetidamente, ni puede funcionar con otras líneas. La línea neutra está conectada. El equipo eléctrico sólo puede conectarse al lado de carga del disyuntor de fugas, y no se permite conectar un extremo al lado de carga y el otro al lado de alimentación.
