SD11
SD11 Disjoncteur miniature
Le disjoncteur de fuite de type SD11 est principalement utilisé pour le courant alternatif 50/60Hz, la tension nominale 230V/400V, le courant nominal 4500A ~ 6000A dans la gamme de protection contre les surcharges, la protection contre les courts-circuits, la protection contre les fuites et la protection contre les sous-tensions. Il peut également être utilisé pour des opérations peu fréquentes d'interrupteur marche-arrêt dans des circonstances normales.
Obtenir un devis
Obtenir un catalogue gratuit
Fonctions et caractéristiques
| Numéro d'article | Série SD11 | |
| Caractéristiques électriques selon IEC/EN 61008-1 | ||
| Courant nominal (A) | En | 2,4,6,10,16,20,25,32,40,50,63A |
| Nombre de poteaux | 1P, 1P+N, 2P, 3P, 3P+N, 4P | |
| Tension nominale (V) | Ue | 230/400V |
| Tension d'isolation nominale (V) | Ui | 550V |
| Fréquence nominale | 50/60Hz | |
| Capacité de rupture nominale | 4500/6000A | |
| Tension nominale de tenue aux chocs (1.2/50) | Uimp | 4kV |
| Caractéristique de libération thermomagnétique | B C D | |
| Durée de vie mécanique | 10000 | |
| Durée de vie électrique | 4000 | |
| Installation | ||
| Indicateur de position du contact | Oui | |
| Degré de protection | IP20 | |
| Température de référence pour le réglage de l'élément thermique | 30℃ | |
| Température ambiante (avec une moyenne journalière ≤35℃） | -5~+40℃ | |
| Température de stockage | -35~+70℃ | |
| Résistance à la chaleur humide | 2 types (température 55℃humidité relative 95%) | |
| Type d'installation | Structure modulaire, Montage sur rail | |
| Capacité de câblage des bornes | 25mm² | |
| Type de connexion des bornes | Câble/Barre de type U/Barre de type broche | |
| Couple de serrage | 2.0N*m 22In-Ibs | |
| Montage | 35 mm | |
| Connexion | De haut en bas | |

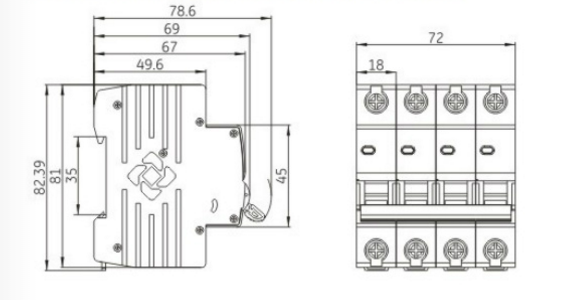

Dimension
Données d'emballage
| Modèle | Qté/CTN(pcs) | GW(kg) | NW(kg) | Taille du carton (cm) |
| SD11 1P | 120 | 13 | 12 | 47*23.5*18.5 |
| 240 | 16 | 14 | 47*23.5*34 | |
| SD11 2P | 60 | 13 | 12 | 47*23.5*18.5 |
| 120 | 16 | 14 | 47*23.5*34 | |
| SD11 3P | 40 | 13 | 12 | 47*23.5*18.5 |
| 80 | 16 | 14 | 47*23.5*34 | |
| SD11 4P | 30 | 13 | 12 | 47*23.5*18.5 |
| 60 | 16 | 14 | 47*23.5*34 |
Avantage
- Moule de haute précision 500+ ensembles
- Les produits présentent une qualité de fabrication exceptionnelle
- 48 heures Vaporisateur anti-sel
- 20,000+ Temps de vie
- Capacité de rupture élevée jusqu'à 100kA
- -25℃ Température minimale
Personnalisé selon votre design
Fabriquer des produits sur la base des spécifications complètes du client.
Les clients fournissent des documents de spécifications complets couvrant tous les détails du produit. dessins techniques, nomenclature, exigences en matière de matériaux/composantset toutes les dimensionsNotre équipe d'ingénierie et de fabrication examine les spécifications afin de garantir la productibilité. Nous pouvons également vous proposer de nouvelles idées pour vous aider à améliorer votre produit !
Solution personnalisée
Questions fréquemment posées
A : Nous sommes un fabricant professionnel d'équipements électriques industriels depuis 1992. Nous vous invitons à visiter notre usine en ligne ou hors ligne pour de plus amples informations.
A : Nous avons une équipe professionnelle qui vous aidera à sélectionner le modèle jusqu'à ce que la commande soit passée.
A : Disjoncteur en boîtier moulé, disjoncteur pneumatique, disjoncteur différentiel, disjoncteur miniature, contacteur, disjoncteur de protection du moteur, etc.
A : Nous sommes très attachés à la qualité. Les produits ont une faible élévation de température, une longue durée de vie et une bonne résistance à la corrosion. Nos matériaux sont les suivants : Mitsubishi PC, DuPont PA66, DMC-A/DMC-2, revêtement métallique résistant à la corrosion pendant 72 heures, barre de cuivre T2, pilier de cuivre T2, plaque de cuivre T2. Tous les produits passent les tests CQC, CE, CB et TUV.
A : Oui, nous offrons une garantie de 24 mois et nos produits sont inspectés selon la norme 100%. En cas de problème, faites-le nous savoir immédiatement et nous vous apporterons une solution satisfaisante.
A : Oui, inspection 100%. Les produits ont passé tous les tests : test de micro résistance, test de tension de tenue, test d'élévation de température, test de caractéristique de délai court, test de caractéristique de délai long et test de déclenchement instantané pour chaque phase.
A : Oui, bien sûr, nous proposons un service OEM/ODM/OBM/OPM, consultez-nous pour les détails comme le MOQ et le design.
A : Le délai de production est généralement de 25 jours. Si vous avez des besoins urgents, veuillez nous envoyer une liste pour vérifier le stock. Nous disposons d'un stock suffisant de matériaux.
A : Nous avons des conditions de paiement flexibles et acceptons TT, 30% de dépôt avec 70% de solde avant l'expédition.
A : Bienvenue ! Veuillez d'abord m'indiquer votre pays/région, nous le vérifierons et le traiterons ensuite. N'hésitez pas à nous contacter pour plus de coopération.
A : Oui, pour les grandes quantités, nous offrons toujours de meilleurs prix. Il existe également des promotions saisonnières. N'hésitez pas à nous contacter pour obtenir une remise spéciale.
A : Pour les problèmes de transport, nous vous aiderons à résoudre les problèmes et vous fournirons des accessoires et des conseils. Si le produit ne peut être réparé, nous vous enverrons un produit de remplacement lors de la prochaine commande. Pour les problèmes d'installation, nous vous fournirons des instructions d'installation ou des vidéos d'orientation.
A : Bienvenue ! Nous nous trouvons à Liushi Town, Wenzhou City, Zhejiang, Chine. Faites-nous savoir quand vous prévoyez de nous rendre visite.
