CNSD

Disjoncteur à boîtier moulé CNSD

Utilisation

La structure à double contact de rupture du CNSD et le système de libération d'énergie assurent une protection stable et fiable et présentent d'excellentes caractéristiques de limitation du courant. Un couvercle transparent protège votre déclencheur d'un mauvais réglage.

Des accessoires tels que des poignées rotatives ou des mécanismes de commande motorisés peuvent être installés.

Protection de l'environnement

Protection contre les surcharges : Protection thermique (lr)
La protection contre les surcharges thermiques est basée sur une bande bimétallique fournissant une courbe de temps inverse l2t, correspondant à une limite d'élévation de température. Au-delà de cette limite, la déformation de la bande déclenche le mécanisme de fonctionnement du disjoncteur.

La protection contre les surcharges présente les caractéristiques suivantes :

  • Il peut être réglé en ampères de 0,7 à 1 fois la valeur nominale du déclencheur (16A à 250A),
  • correspondant à des réglages de 11 à 250A pour la gamme des déclencheurs.

Temporisation réglable à l'infini.

Protection contre les courts-circuits : Protection magnétique (Im) Protection contre les courts-circuits avec un capteur fixe ou réglable lm qui déclenche un arrêt instantané en cas de dépassement.

  • TM-D : capteur fixe, Im, pour les calibres 16-160A et réglable de 5 à 10 x ln pour les calibres 200 et 250A.
Obtenir un devis

    [email protected]

    Aide rapide : Contactez l'un de nos experts et nous vous répondrons dans les 24 heures !

    Obtenir un catalogue gratuit

      [email protected]

      Aide rapide : Les pièces jointes seront téléchargées automatiquement après l'envoi du formulaire !

      Données techniques
      Dimension
      Courbes de déclenchement
      Données d'emballage
      Avantage
      Vidéo

      Fonctions et caractéristiques

      Numéro d'article CNSD100-250 CNSD400-630 CNSD800-1600
      Nombre de poteaux 3P, 4P
      Contrôle Manuel avec genouillère/avec poignée rotative directe ou prolongée
      Connexions Fixe raccordements frontaux
      Plug-in raccords avant/raccords arrière
      Caractéristiques électriques selon IEC60947 et EN60947-2
      Courant nominal (A) En 16,25,32,40,50,63,80,100,125,160,200,250 400,500,630 800, 1000, 1250, 1600
      Tension d'isolation nominale (V) Ui 800
      Tension nominale de tenue aux chocs (kV) Uimp 8
      Tension nominale de fonctionnement (V) Ue AC 50/60Hz, 690V
      Catégorie d'utilisation A
      Rupture des niveaux de capacité F N H N H
      Pouvoir de coupure (kA eff.)
      AC 50/60 Hz 380/415 V      		 lcu 36,    50,   70 50， 70
      Pouvoir de coupure en service (kA eff.)
      AC 50/60 Hz 380/415 V      		 lcs 36,    50,   70 50， 70
      Performances opérationnelles Mécanique 20000 10000 10000
      Électricité 10000 5000 5000
      Protection de l'environnement Graphique B-1 B-2 Graphique C-1
      Auxiliaires d'indication et de contrôle
      Interrupteur auxiliaire ■ ■
      MX Bobine de shunt ■ ■
      Bobine de sous-tension MN ■ ■

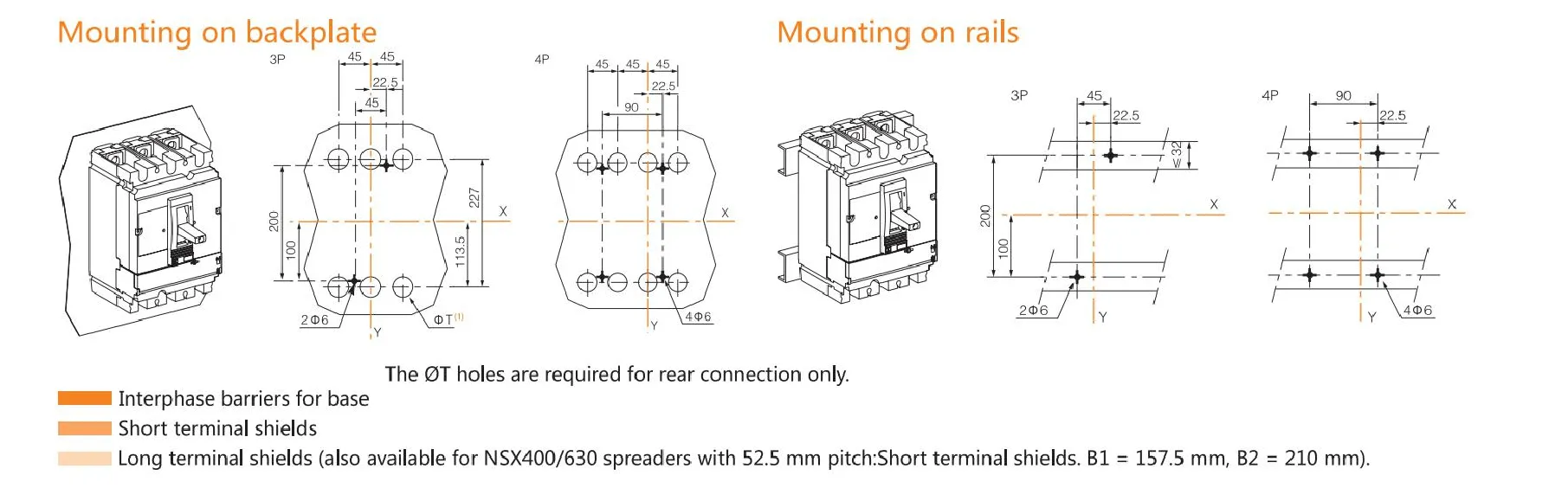

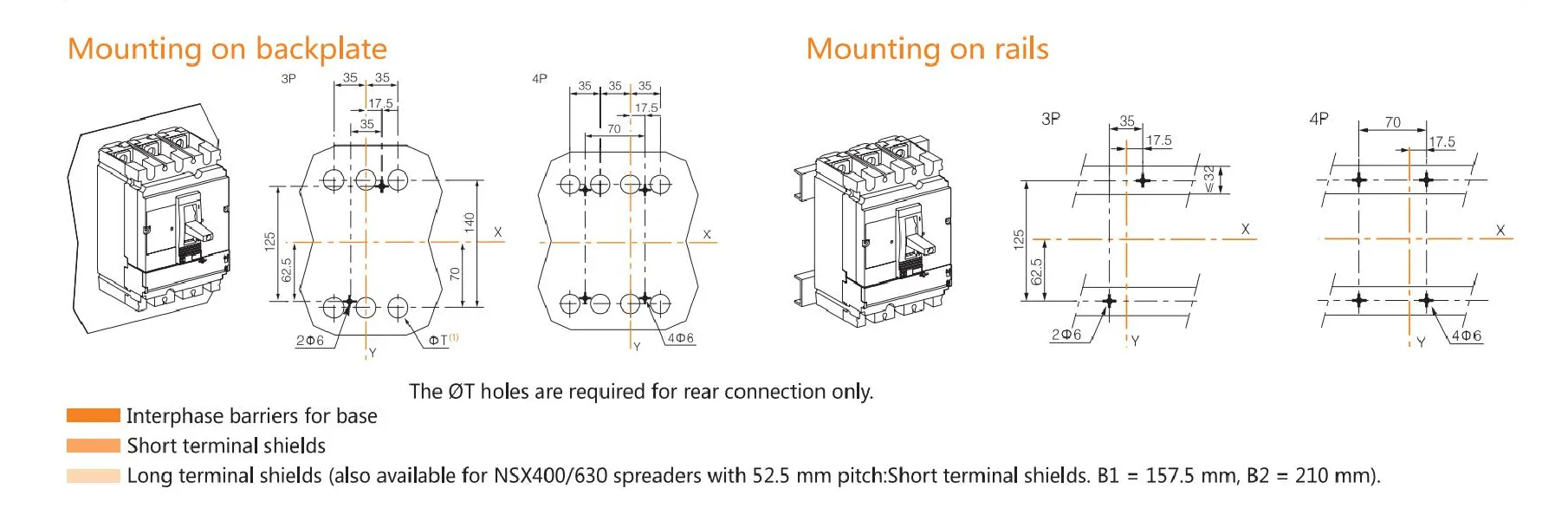

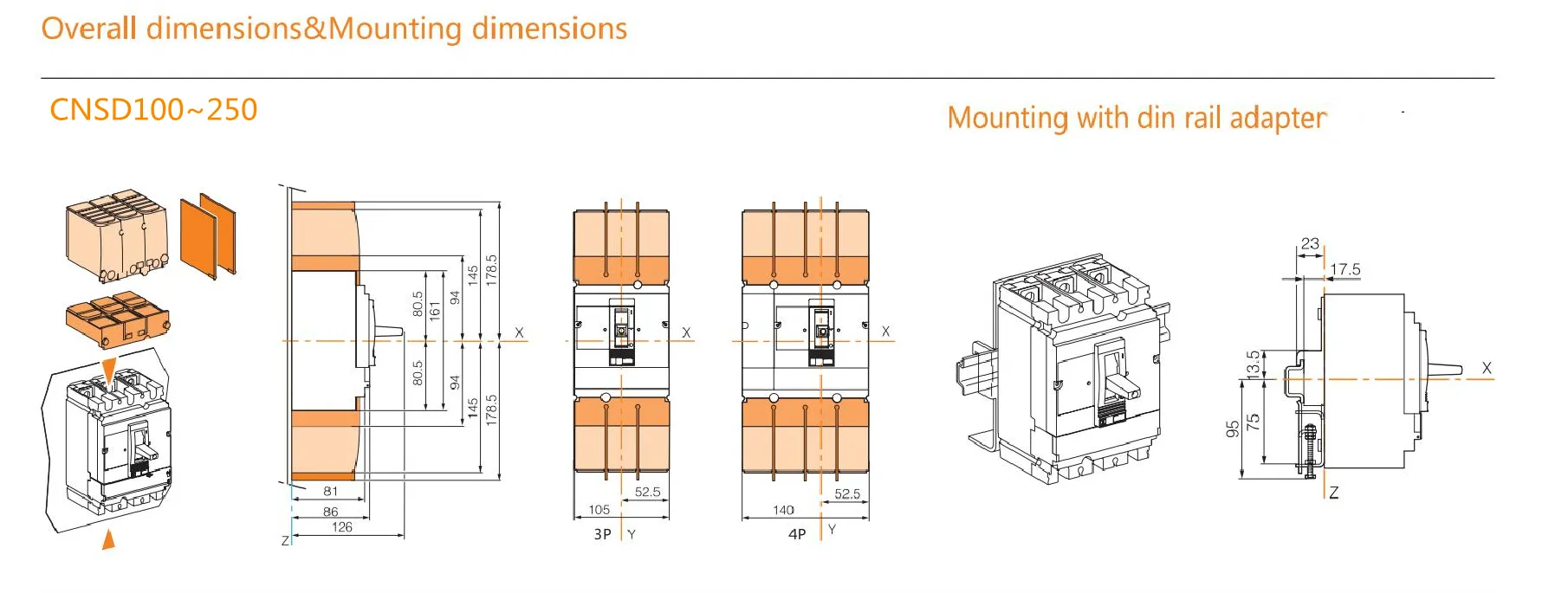

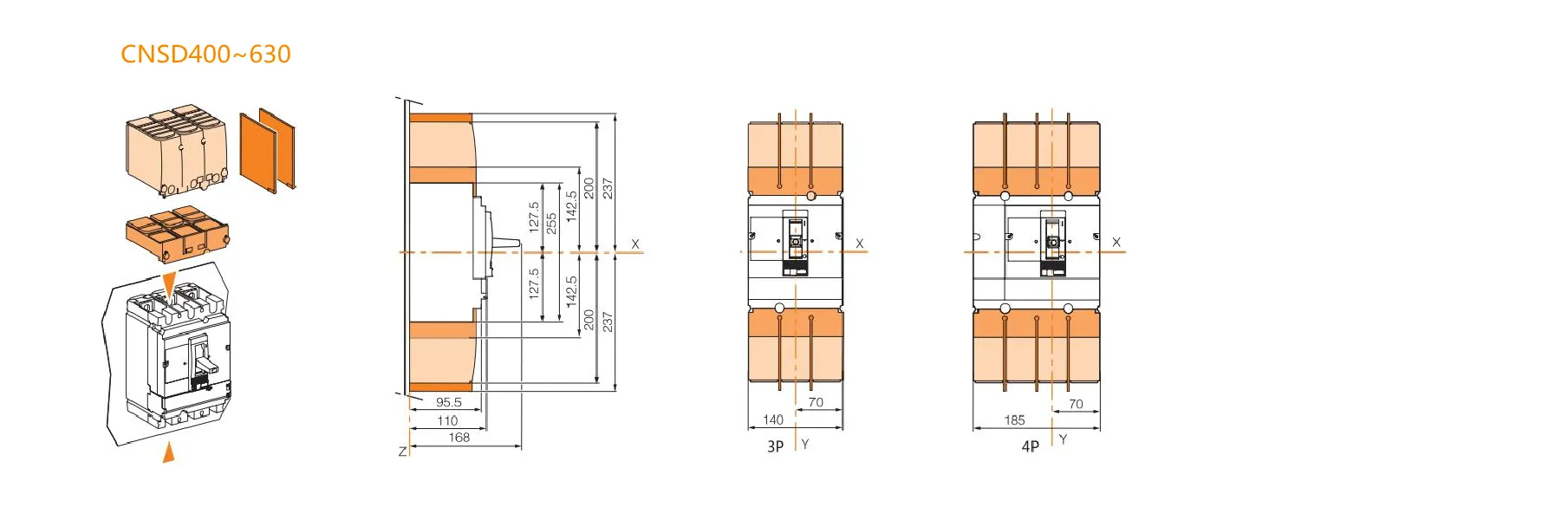

      Dimension

      Courbes de déclenchement

      Données d'emballage

      Modèle Qté/CTN(pcs) GW(kg) NW(kg) Taille du carton (cm)
      CNSD-100 3P 12 21.5 29.2 42.5*40*24.5
      CNSD-100 4P 8 18.6 16.8 40.5*29*31
      CNSD-160 3P 12 22 19.7 42.5*40*24.5
      CNSD-160 4P 8 19.4 17.6 40.5*29*31
      CNSD-250 3P 12 24 21.5 42.5*40*24.5
      CNSD-250 4P 8 21 19.2 40.5*29*31
      CNSD-400 3P 4 24 21.5 33*31*30.5
      CNSD-400 4P 4 30.5 27.5 48.5*29.5*23
      CNSD-630 3P 4 24.8 22.3 33*31*30.5
      CNSD-630 4P 4 31.5 28.5 48.5*29.5*23
      CNSD-800 3P 1 14.1 12 45.5*35.5*31.5
      CNSD-800 4P 1 18.2 15.4 44.5*36*42.5
      CNSD-1600 3P 1 14.4 12.3 45.5*35.5*31.5
      CNSD-1600 4P 1 18.8 16 44.5*36*42.5

      Avantage

      Processus d'étalonnage et d'essai des disjoncteurs à coupure magnétique (MCCB) de type SSPD
      • Moule de haute précision 500+ ensembles
      • Les produits présentent une qualité de fabrication exceptionnelle
      • 48 heures Vaporisateur anti-sel
      • 20,000+ Temps de vie
      Essais d'élévation de température des disjoncteurs à boîtier moulé SSPD
      • Capacité de rupture élevée jusqu'à 100kA
      • -25℃ Température minimale

      Personnalisé selon votre design

      Fabriquer des produits sur la base des spécifications complètes du client.

      Les clients fournissent des documents de spécifications complets couvrant tous les détails du produit. dessins techniques, nomenclature, exigences en matière de matériaux/composantset toutes les dimensionsNotre équipe d'ingénierie et de fabrication examine les spécifications afin de garantir la productibilité. Nous pouvons également vous proposer de nouvelles idées pour vous aider à améliorer votre produit !

      Solution personnalisée

        [email protected]

        Aide rapide : Contactez l'un de nos experts et nous vous répondrons dans les 24 heures !

        Questions fréquemment posées

        A : Nous sommes un fabricant professionnel d'équipements électriques industriels depuis 1992. Nous vous invitons à visiter notre usine en ligne ou hors ligne pour de plus amples informations.

        A : Nous avons une équipe professionnelle qui vous aidera à sélectionner le modèle jusqu'à ce que la commande soit passée.

        A : Disjoncteur en boîtier moulé, disjoncteur pneumatique, disjoncteur différentiel, disjoncteur miniature, contacteur, disjoncteur de protection du moteur, etc.



        A : Nous sommes très attachés à la qualité. Les produits ont une faible élévation de température, une longue durée de vie et une bonne résistance à la corrosion. Nos matériaux sont les suivants : Mitsubishi PC, DuPont PA66, DMC-A/DMC-2, revêtement métallique résistant à la corrosion pendant 72 heures, barre de cuivre T2, pilier de cuivre T2, plaque de cuivre T2. Tous les produits passent les tests CQC, CE, CB et TUV.



        A : Oui, nous offrons une garantie de 24 mois et nos produits sont inspectés selon la norme 100%. En cas de problème, faites-le nous savoir immédiatement et nous vous apporterons une solution satisfaisante.

        A : Oui, inspection 100%. Les produits ont passé tous les tests : test de micro résistance, test de tension de tenue, test d'élévation de température, test de caractéristique de délai court, test de caractéristique de délai long et test de déclenchement instantané pour chaque phase.

        A : Oui, bien sûr, nous proposons un service OEM/ODM/OBM/OPM, consultez-nous pour les détails comme le MOQ et le design.



        A : Le délai de production est généralement de 25 jours. Si vous avez des besoins urgents, veuillez nous envoyer une liste pour vérifier le stock. Nous disposons d'un stock suffisant de matériaux.



        A : Nous avons des conditions de paiement flexibles et acceptons TT, 30% de dépôt avec 70% de solde avant l'expédition.



        A : Bienvenue ! Veuillez d'abord m'indiquer votre pays/région, nous le vérifierons et le traiterons ensuite. N'hésitez pas à nous contacter pour plus de coopération.



        A : Oui, pour les grandes quantités, nous offrons toujours de meilleurs prix. Il existe également des promotions saisonnières. N'hésitez pas à nous contacter pour obtenir une remise spéciale.



        A : Pour les problèmes de transport, nous vous aiderons à résoudre les problèmes et vous fournirons des accessoires et des conseils. Si le produit ne peut être réparé, nous vous enverrons un produit de remplacement lors de la prochaine commande. Pour les problèmes d'installation, nous vous fournirons des instructions d'installation ou des vidéos d'orientation.



        A : Bienvenue ! Nous nous trouvons à Liushi Town, Wenzhou City, Zhejiang, Chine. Faites-nous savoir quand vous prévoyez de nous rendre visite.
