CNSD

Автоматический выключатель в литом корпусе CNSD

Использование

Двойная структура размыкающего контакта CNSD и система высвобождения энергии обеспечивают стабильную и надежную защиту и обладают превосходными токоограничивающими характеристиками. Прозрачная крышка защищает устройство отключения от неправильной настройки.

Возможна установка таких аксессуаров, как поворотные ручки, механизмы управления двигателем.

Защита

Защита от перегрузки: Тепловая защита (lr)
Тепловая защита от перегрузки основана на биметаллической ленте, обеспечивающей инверсную кривую времени l2t, что соответствует пределу повышения температуры. При превышении этого предела деформация ленты приводит к срабатыванию механизма автоматического выключателя.

Защита от перегрузки имеет следующие характеристики:

  • Его можно регулировать в амперах от 0,7 до 1 раза больше номинала расцепителя (от 16A до 250A),
  • соответствует настройкам от 11 до 250 А для диапазона отключающих устройств.

Регулируемая задержка времени.

Защита от короткого замыкания: Магнитная защита (Im) Защита от короткого замыкания с фиксированным или регулируемым пикапом lm, при превышении которого происходит мгновенное отключение.

  • TM-D: фиксированный пикап, Im, для номиналов 16-160 А и регулируемый от 5 до 10 x ln для номиналов 200 и 250 А.
Получить цитату сейчас

    [email protected]

    Быстрая помощь: Свяжитесь с одним из наших экспертов, и мы свяжемся с вами в течение 24 часов!

    Получить бесплатный каталог

      [email protected]

      Быстрая помощь: Вложения будут загружаться автоматически после отправки формы!

      Технические данные
      Размер
      Спотыкающиеся кривые
      Данные упаковки
      Преимущество
      Видео

      Функции и характеристики

      Артикул. CNSD100-250 CNSD400-630 CNSD800-1600
      Количество столбов 3Ф, 4Ф
      Управление Руководство с переключением/ с прямой или удлиненной поворотной рукояткой
      Соединения Исправлено передние соединения
      Подключаемый модуль передние соединения/задние соединения
      Электрические характеристики в соответствии с IEC60947 и EN60947-2
      Номинальный ток (A) На сайте 16,25,32,40,50,63,80,100,125,160,200,250 400,500,630 800, 1000, 1250, 1600
      Номинальное напряжение изоляции (В) Ui 800
      Номинальное импульсное выдерживаемое напряжение (кВ) Uimp 8
      Номинальное рабочее напряжение (В) Ue Переменный ток 50/60 Гц, 690 В
      Категория использования A
      Уровни пропускной способности F N H N H
      Отключающая способность (кА rms)
      Переменный ток 50/60 Гц 380/415 В      		 lcu 36,    50,   70 50， 70
      Отключающая способность (kA rms)
      Переменный ток 50/60 Гц 380/415 В      		 lcs 36,    50,   70 50， 70
      Эксплуатационные характеристики Механические 20000 10000 10000
      Электрика 10000 5000 5000
      Защита Диаграмма B-1 B-2 Диаграмма C-1
      Вспомогательные устройства индикации и управления
      Вспомогательный переключатель ■ ■
      MX Шунтирующая катушка ■ ■
      Катушка пониженного напряжения MN ■ ■

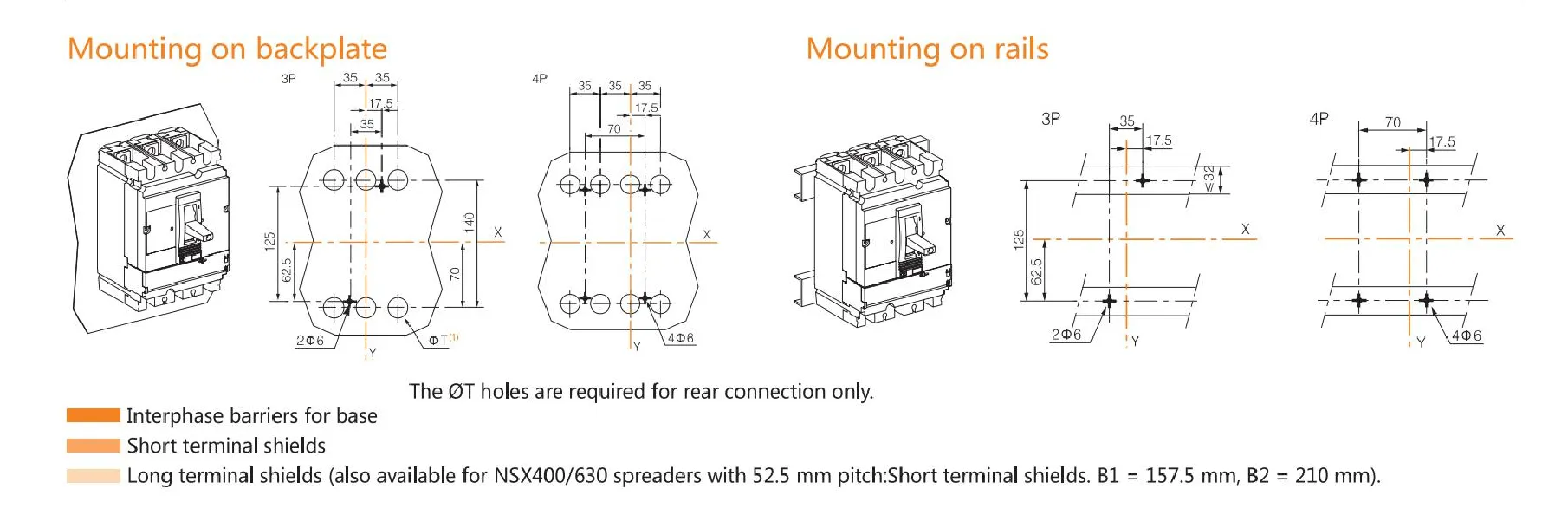

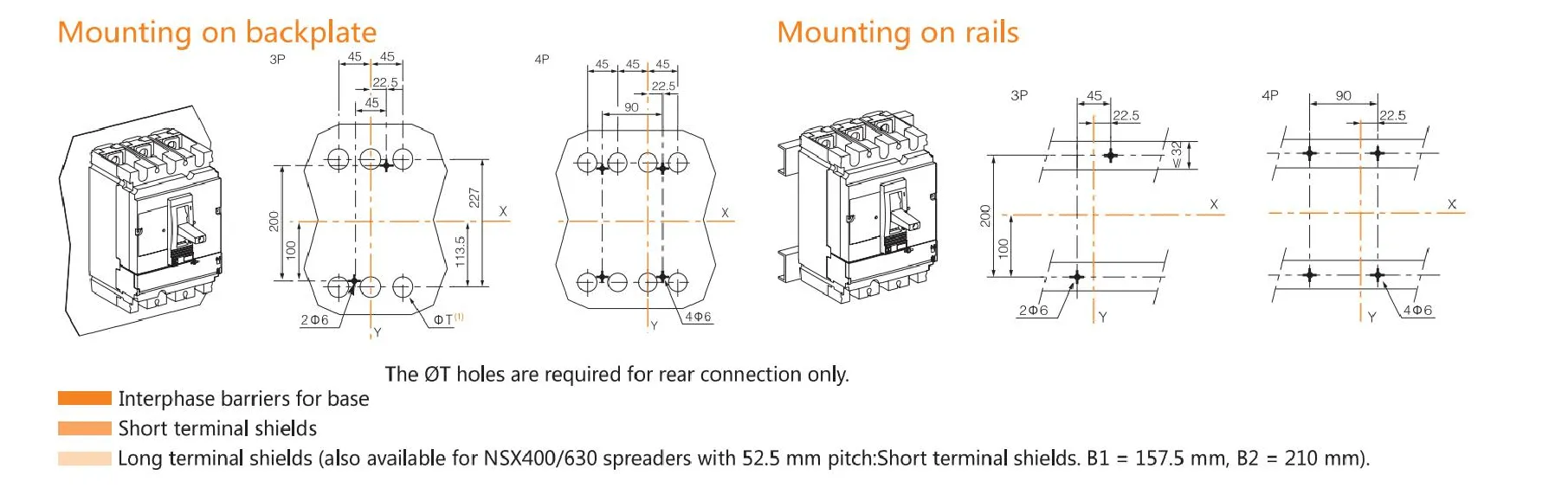

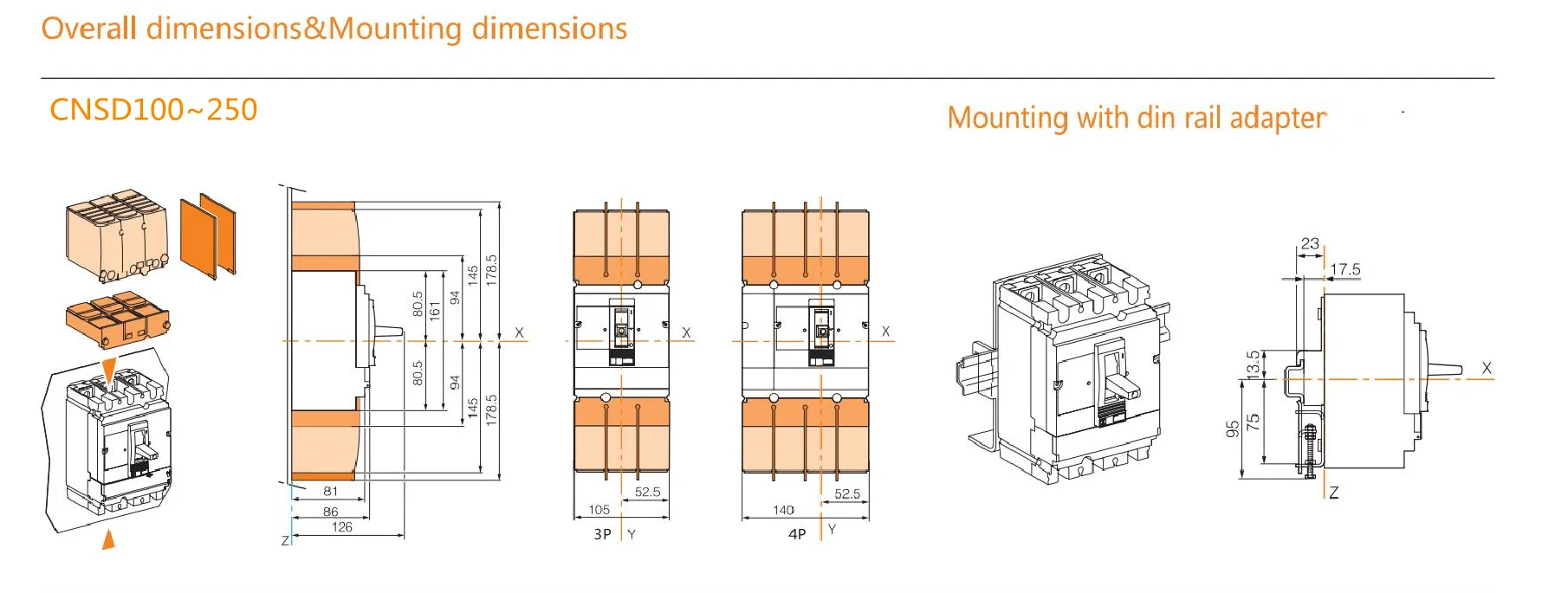

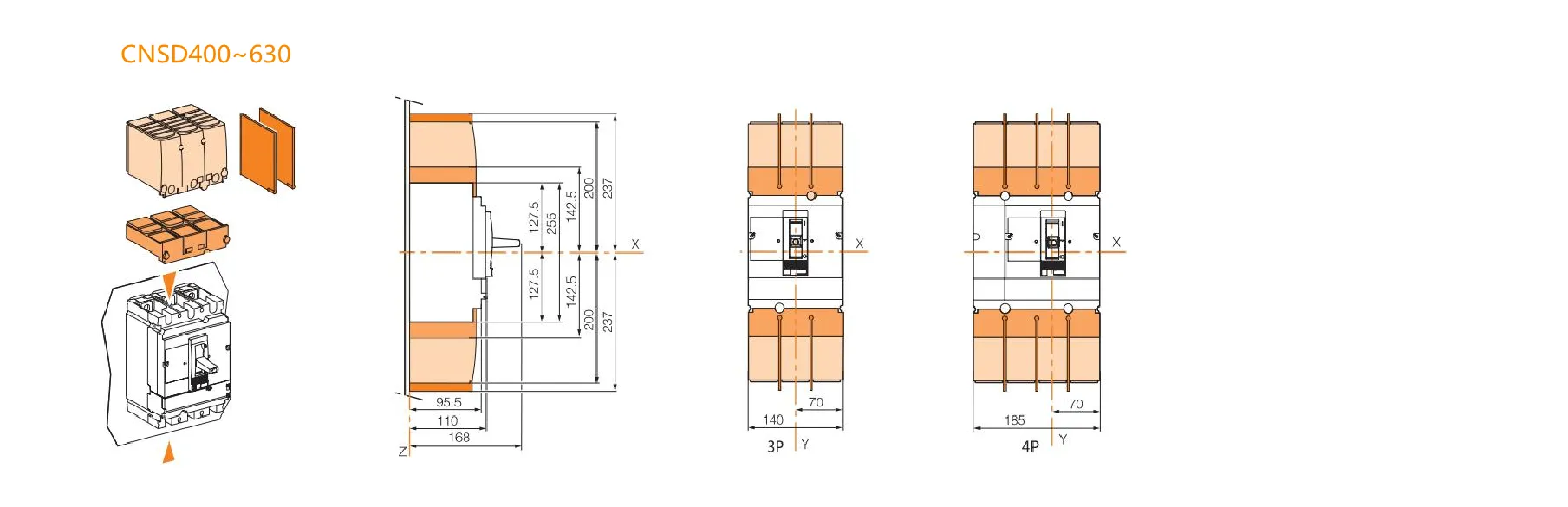

      Размер

      Спотыкающиеся кривые

      Данные упаковки

      Модель Количество/КТН (шт.) ГВт (кг) NW (кг) Размер коробки (см)
      CNSD-100 3Ф 12 21.5 29.2 42.5*40*24.5
      CNSD-100 4Ф 8 18.6 16.8 40.5*29*31
      CNSD-160 3Ф 12 22 19.7 42.5*40*24.5
      CNSD-160 4Ф 8 19.4 17.6 40.5*29*31
      CNSD-250 3Ф 12 24 21.5 42.5*40*24.5
      CNSD-250 4Ф 8 21 19.2 40.5*29*31
      CNSD-400 3Ф 4 24 21.5 33*31*30.5
      CNSD-400 4Ф 4 30.5 27.5 48.5*29.5*23
      CNSD-630 3Ф 4 24.8 22.3 33*31*30.5
      CNSD-630 4Ф 4 31.5 28.5 48.5*29.5*23
      CNSD-800 3Ф 1 14.1 12 45.5*35.5*31.5
      CNSD-800 4Ф 1 18.2 15.4 44.5*36*42.5
      CNSD-1600 3Ф 1 14.4 12.3 45.5*35.5*31.5
      CNSD-1600 4Ф 1 18.8 16 44.5*36*42.5

      Преимущество

      Процесс калибровки и испытаний автоматических выключателей SSPD MCCB
      • Высокоточная пресс-форма 500+ устанавливает
      • Изделия демонстрируют исключительное мастерство
      • 48-часовой Антисолевые брызги
      • 20,000+ Время жизни
      Испытания на повышение температуры автоматических выключателей в литых корпусах типа SSPD
      • Высокая разрывная способность до 100 кА
      • -25℃ Мин. температура

      Индивидуальный дизайн

      Производство продукции на основе полной спецификации заказчика.

      Клиенты предоставляют исчерпывающую документацию по спецификациям, охватывающую все детали продукта, спецификации включают в себя полные технические чертежи, спецификация материалов, требования к материалам/компонентам, и все размерыНаша команда инженеров и производственников пересматривает спецификации, чтобы убедиться в возможности производства, мы также можем предложить несколько новых идей, чтобы помочь вам сделать ваш продукт лучше!

      Индивидуальное решение

        [email protected]

        Быстрая помощь: Свяжитесь с одним из наших экспертов, и мы свяжемся с вами в течение 24 часов!

        Часто задаваемые вопросы

        A: Мы являемся профессиональным производителем промышленного электрооборудования с 1992 года. Добро пожаловать в онлайн/оффлайн тур по заводу для дальнейшего общения.

        A: Конечно, пожалуйста, отправьте нам запрос и скажите нам ваше требование, у нас есть профессиональная команда, чтобы поддержать вас в выборе модели до размещения заказа.

        A: Автоматический выключатель в литом корпусе, воздушный автоматический выключатель, автоматический выключатель утечки тока на землю, миниатюрный автоматический выключатель, контактор, автоматический выключатель защиты двигателя и т.д.



        A: Мы строго придерживаемся высокого качества. Продукция имеет низкую температуру, длительный срок службы и хорошую коррозионную стойкость. Наши материалы: Mitsubishi PC, DuPont PA66, DMC-A/DMC-2, металлическое покрытие с коррозионной стойкостью 72 часа, медный пруток T2, медный столб T2, медная пластина T2. Все продукты проходят испытания CQC, CE, CB и TUV.



        A: Да, 24 месяца гарантии, и наши продукты 100% проверены. Если какие-либо проблемы, дайте нам знать немедленно, и мы дадим удовлетворительное решение.

        A: Да, проверка 100%. Продукция прошла все испытания: тест на микросопротивление, тест на выдерживаемое напряжение, тест на повышение температуры, тест на характеристику короткой временной задержки, тест на характеристику длительной временной задержки и тест на мгновенное отключение для каждой фазы.

        A: Да, конечно, мы предоставляем OEM/ODM/OBM/OPM услуги, проконсультируйтесь с нами для деталей, как MOQ и дизайн.



        A: Обычно производство занимает около 25 дней. Если у вас есть срочные требования, пожалуйста, отправьте нам список для проверки запасов. У нас есть достаточный запас материалов.



        A: У нас гибкие условия оплаты, и мы принимаем TT, 30% депозит с 70% баланс перед отправкой.



        A: Добро пожаловать! Пожалуйста, сначала сообщите мне вашу страну/регион, мы проверим и затем обработаем его. Не стесняйтесь связаться с нами для дальнейшего сотрудничества.



        A: Да, при больших объемах мы всегда поддерживаем лучшие цены. Кроме того, существуют сезонные акции. Пожалуйста, свяжитесь с нами, чтобы получить специальную скидку.



        A: В случае проблем с транспортировкой мы поможем устранить неполадки, предоставим аксессуары и рекомендации. Если товар не подлежит ремонту, мы вышлем вам замену в следующем заказе. В случае проблем с установкой мы предоставим инструкции по установке или видеоинструкции.



        A: Добро пожаловать! Мы находимся в городе Люши, Вэньчжоу, Чжэцзян, Китай. Сообщите нам, когда вы планируете посетить нас.
