Proteção perfeita, a última geração dos produtos clássicos
CNSX
Disjuntor em caixa moldada CNSX
Excelente desempenho
A estrutura de contacto rotativo duplo do CNSX e o sistema de libertação de energia asseguram uma proteção estável e fiável e excelentes caraterísticas de limitação de corrente. Uma tampa de alumínio transparente protege o seu relé de ser ajustado incorretamente. Podem ser instalados acessórios como pegas rotativas e mecanismos de funcionamento do motor.
Conformidade com as normas
Normas internacionais
◆EC947-1: regras gerais
◆EC947-2: disjuntores
◆EC947-4: contactores e arrancadores de motores
◆lEC947-5.1: dispositivos de circuitos de controlo e elementos de comutação; componentes de controlo automático.
Normas nacionais
◆GB14048.1: regras gerais
◆GB14048.2: disjuntor
Ambiente de trabalho
Obter cotação agora
Obter catálogo gratuito
Funções e caraterísticas
| Item No. | CNSX100-250 | CNSX400-630 | |
| Número de postes | 3P, 4P | ||
| Controlo | Manual | com alternância com punho rotativo direto ou alargado | |
| Ligações | Fixo | ligações frontais | |
| Plug-in | ligações dianteiras/ligações traseiras | ||
| Caraterísticas eléctricas de acordo com IEC60947 e EN60947-2 | |||
| Corrente nominal (A) | Em | 16,25,32,40,50,63,80,100,125,160,200,250 | 400,500,630 |
| Tensão nominal de isolamento (V) | Ui | 800 | |
| Tensão suportável nominal de impulso (kV) | Uimp | 8 | |
| Tensão operacional nominal (V) | Ue | AC 50/60Hz,690 | |
| Categoria de utilização | A | ||
| Quebra de níveis de capacidade | F N H | ||
| Capacidade de rutura (kA rms) AC 50/60 Hz 380/415 V | lcu | 36, 50, 70 | |
| Capacidade de interrupção de serviço (kA rms) AC 50/60 Hz 380/415 V | lcs | 36, 50, 70 | |
| Desempenho operacional | Mecânica | 20000 | 10000 |
| Elétrico | 10000 | 5000 | |
| Proteção | Gráfico B-1 B-2 | ||
| Auxiliares de indicação e controlo | |||
| Interruptor auxiliar | ■ | ||
| MX Bobina de derivação | ■ | ||
| Bobina de subtensão MN | ■ | ||

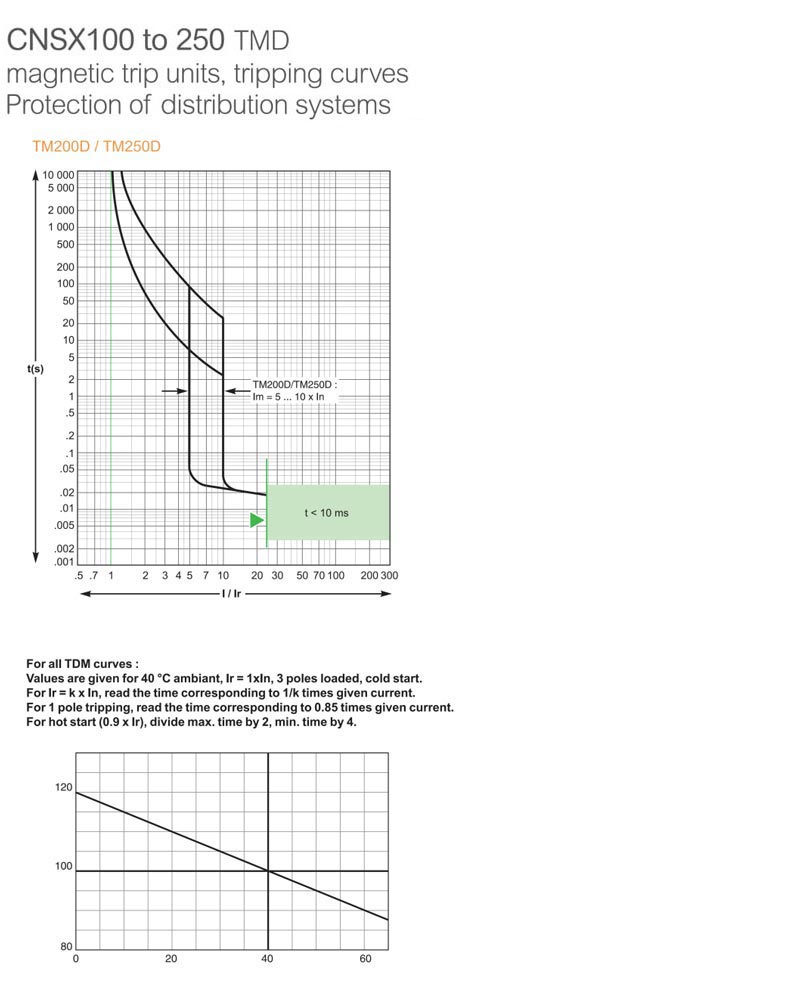

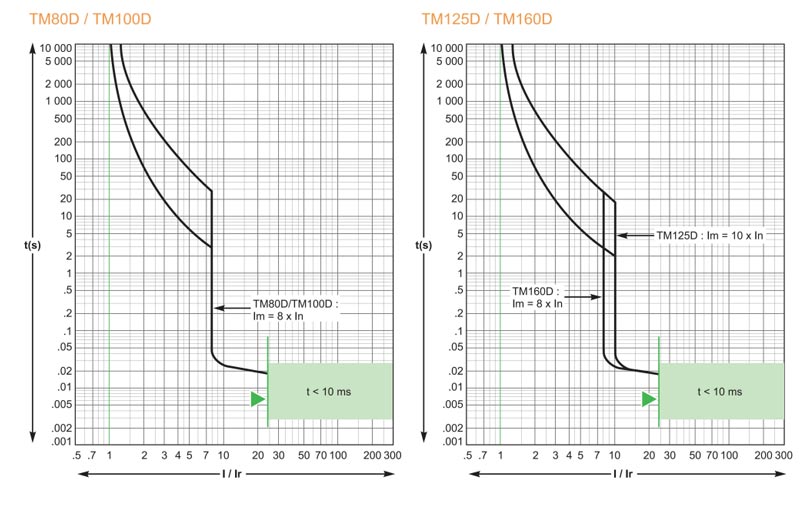

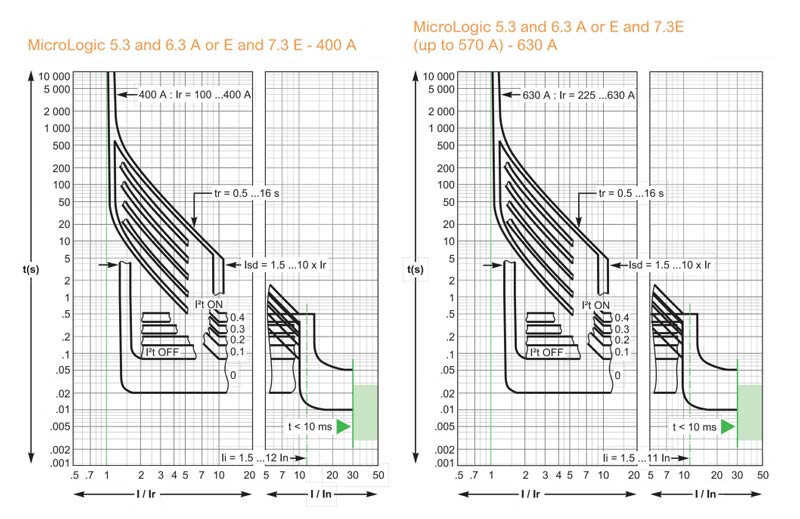

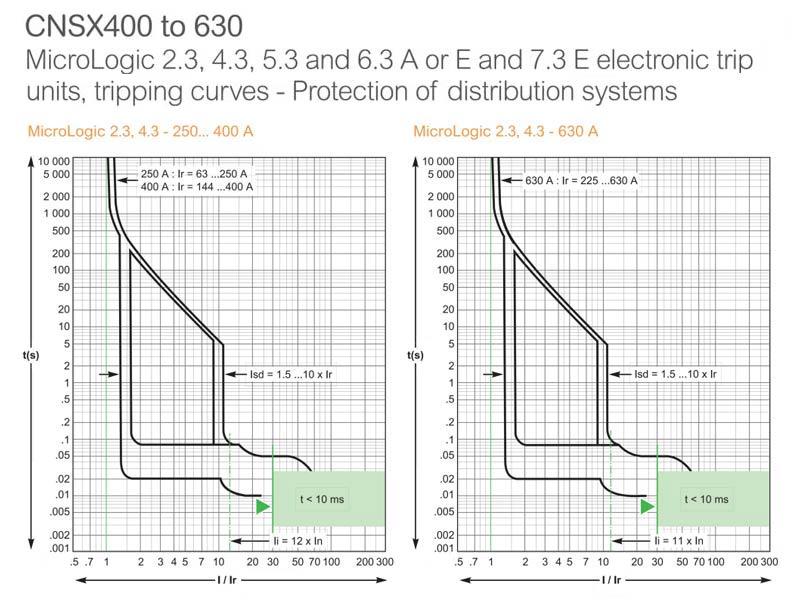

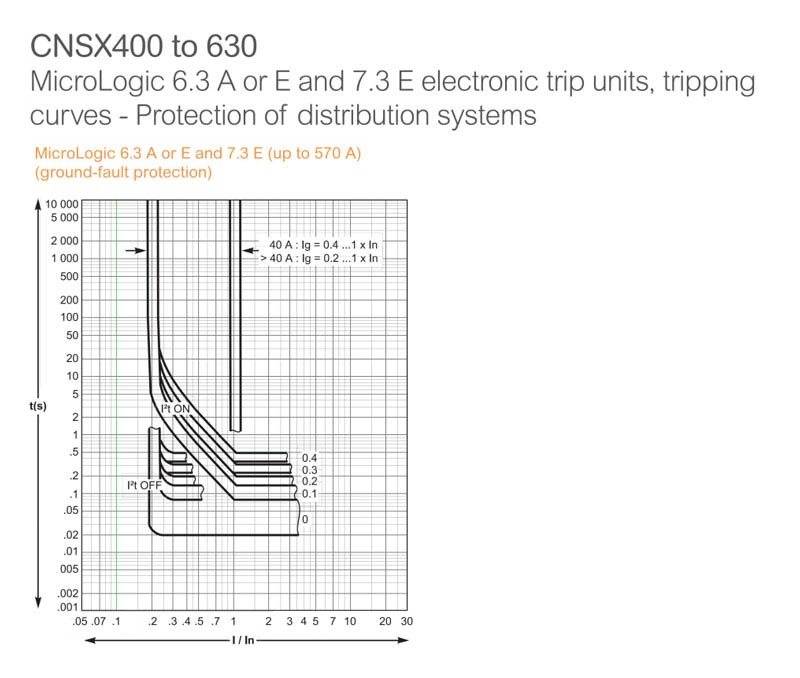

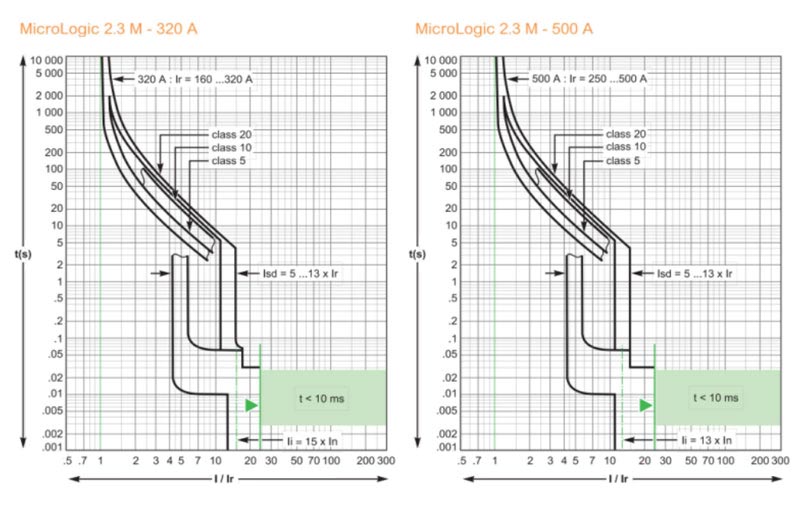

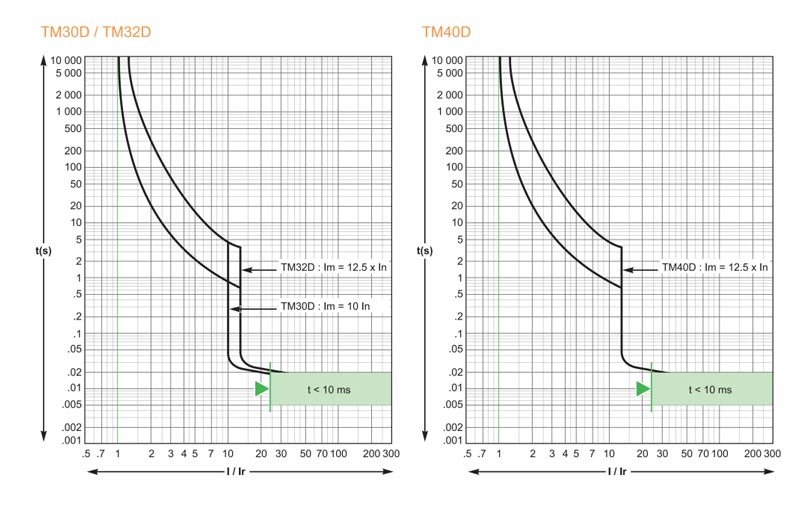

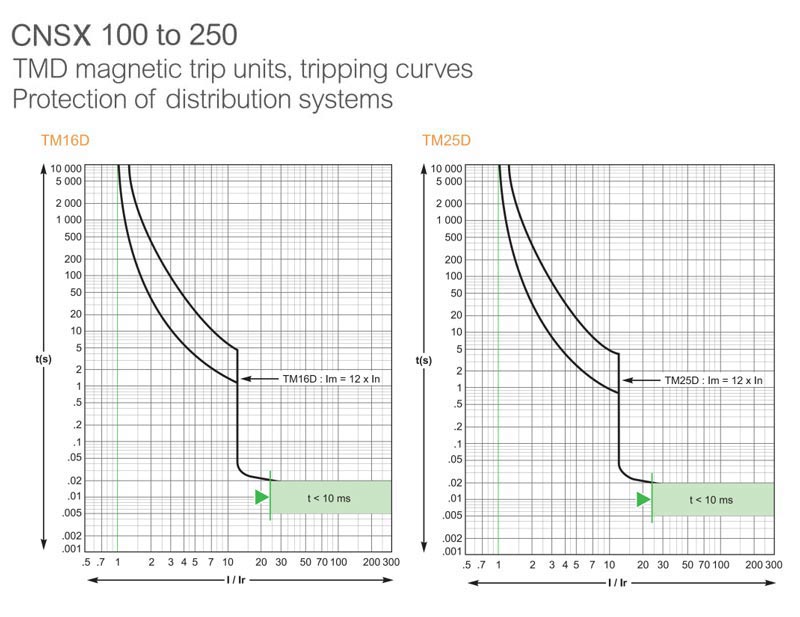

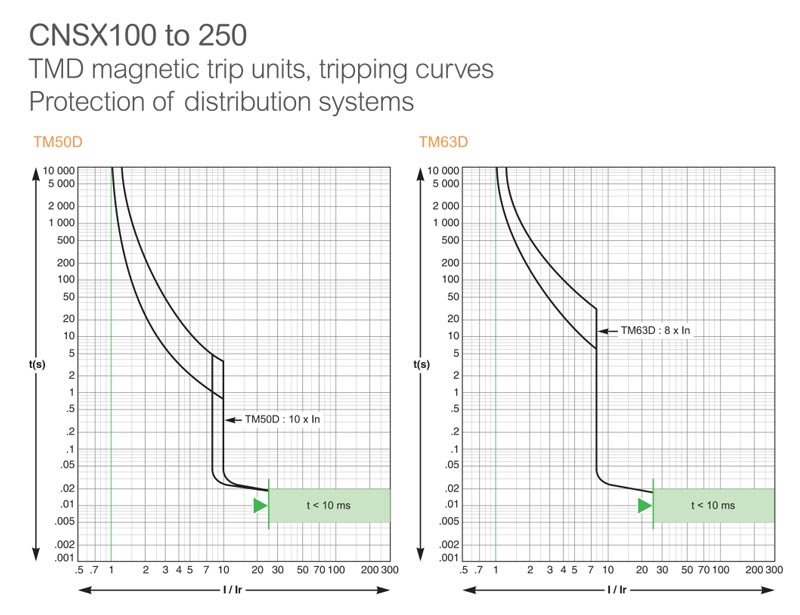

Curvas de tropeçar
Dados da embalagem
| Modelo | Qtd/CTN(pcs) | GW(kg) | NW(kg) | Tamanho da caixa de cartão (cm) |
| CNSX-100 3P | 12 | 21.5 | 29.2 | 42.5*40*24.5 |
| CNSX-100 4P | 8 | 18.6 | 16.8 | 40.5*29*31 |
| CNSX-160 3P | 12 | 22 | 19.7 | 42.5*40*24.5 |
| CNSX-160 4P | 8 | 19.4 | 17.6 | 40.5*29*31 |
| CNSX-250 3P | 12 | 24 | 21.5 | 42.5*40*24.5 |
| CNSX-250 4P | 8 | 21 | 19.2 | 40.5*29*31 |
| CNSX-400 3P | 4 | 24 | 21.5 | 33*31*30.5 |
| CNSX-400 4P | 4 | 30.5 | 27.5 | 48.5*29.5*23 |
| CNSX-630 3P | 4 | 24.8 | 22.3 | 33*31*30.5 |
| CNSX-630 4P | 4 | 31.5 | 28.5 | 48.5*29.5*23 |
Vantagem
- Molde de alta precisão 500+ conjuntos
- Os produtos apresentam uma qualidade artesanal excecional
- 48 horas Anti-salinidade
- 20,000+ Tempo de vida
- Elevada capacidade de rutura até 100kA
- -25℃ Temperatura mínima
Personalizado de acordo com o seu desenho
Fabricar produtos com base nas especificações completas do cliente.
Os clientes fornecem documentos de especificações abrangentes que cobrem todos os pormenores do produto, as especificações incluem desenhos técnicos, lista de materiais, requisitos de materiais/componentese todas as dimensõesA nossa equipa de engenharia e de fabrico revê as especificações para garantir a produtividade e também podemos fornecer algumas ideias novas para o ajudar a melhorar o seu produto!
Solução personalizada
Perguntas frequentes
A: Somos fabricantes profissionais de equipamento elétrico industrial desde 1992. Bem-vindo a ter uma visita à fábrica online/offline para uma maior comunicação.
A: Claro, por favor, envie-nos um inquérito e diga-nos a sua demanda, temos uma equipe profissional para apoiá-lo na seleção do modelo até que a ordem é colocada.
A: Disjuntor em caixa moldada, disjuntor pneumático, disjuntor de fuga à terra, disjuntor miniatura, contactor, disjuntor de proteção do motor, etc.
A: Somos rigorosos na alta qualidade. Os produtos têm baixo aumento de temperatura, longa vida útil e boa resistência à corrosão. Os nossos materiais são Mitsubishi PC, DuPont PA66, DMC-A/DMC-2, revestimento metálico - resistência à corrosão 72 horas, barra de cobre T2, pilar de cobre T2, placa de cobre T2. Todos os produtos passam o teste de CQC, CE, CB e TUV.
A: Sim, 24 meses de garantia, e os nossos produtos são inspeccionados por 100%. Se houver algum problema, informe-nos imediatamente, e nós daremos uma solução satisfatória.
A: Sim, inspeção 100%. Os produtos passaram em todos os testes: teste de micro-resistência, teste de tensão suportável, teste de aumento de temperatura, teste de caraterística de atraso de tempo curto, teste de caraterística de atraso de tempo longo e teste de disparo instantâneo para cada fase.
A: Sim, claro, nós fornecemos serviço OEM/ODM/OBM/OPM, consulte-nos para detalhes como MOQ e design.
A: Normalmente, a produção demora cerca de 25 dias. Se tiver necessidades urgentes, envie-nos uma lista para verificarmos o stock. Dispomos de stock suficiente de materiais.
A: Temos condições de pagamento flexíveis, e aceitamos TT, depósito 30% com saldo 70% antes da expedição.
A: Bem-vindo! Por favor, informe-me primeiro sobre o seu país/área, iremos verificar e depois processá-lo. Não hesite em contactar-nos para uma maior cooperação.
A: Sim, para grandes quantidades, apoiamos sempre com melhores preços. Além disso, existem algumas promoções sazonais. Contacte-nos para obter um desconto especial.
A: No caso de problemas de transporte, prestaremos assistência na resolução de problemas e forneceremos acessórios e orientações. Se o produto não puder ser reparado, enviar-lhe-emos um produto de substituição na encomenda seguinte. Para problemas de instalação, forneceremos instruções de instalação ou orientação em vídeo.
A: Bem-vindo! Estamos situados em Liushi Town, Wenzhou City, Zhejiang, China. Informe-nos quando estiver a planear visitar-nos.
