SDM7
Disjuntor miniatura SDM7
O disjuntor miniatura SDM7 é utilizado principalmente para proteção contra sobrecarga e curto-circuito sob AC 50/60Hz, tensão nominal 230V/400V, e corrente nominal de 1A a 63A. Também pode ser utilizado para o funcionamento não frequente do interrutor de ligar e desligar em circunstâncias normais.
Obter cotação agora
Obter catálogo gratuito
Funções e caraterísticas
| Item No. | Série SDM7 | |
| Caraterísticas eléctricas de acordo com a norma IEC/EN 61008-1 | ||
| Corrente nominal (A) | Em | 2,4,6,10,16,20,25,32,40,50,63A |
| Número de postes | 1P, 2P, 3P, 4P | |
| Tensão nominal (V) | Ue | 1P: 230/400V 2/3/4P:400V |
| Tensão nominal de isolamento (V) | Ui | 550V |
| Frequência nominal | 50/60Hz | |
| Capacidade nominal de rutura | 6000/10000A | |
| Tensão nominal de resistência ao impulso (1.2/50) | Uimp | 6kV |
| Tensão de ensaio dielétrico a e ind.freq.durante 1min | 2kV | |
| Grau de poluição | 2 | |
| Caraterística de libertação termomagnética | B C D | |
| Vida eléctrica | 8000 | |
| Vida mecânica | 20000 | |
| Instalação | ||
| Indicador da posição do contacto | Sim | |
| Grau de proteção | IP20 | |
| Temperatura de referência para regulação do elemento térmico | 30℃ | |
| Temperatura ambiente (com média diária ≤35℃）) | -5~+40℃ | |
| Temperatura de armazenamento | -25~+70℃ | |
| Tipo de ligação dos terminais | Cabo/Barramento de tipo U/Barramento de tipo pino | |
| Tamanho do terminal superior/inferior para o cabo | 25 mm² 18-3 | |
| Tamanho do terminal superior/inferior para o cabo | 25 mm² 18-3 | |
| Binário de aperto | 3.0N+m 22 | |
| Montagem | Em calha DIN FN60715(35mm) por meio de dispositivo de fixação rápida | |
| Ligação | Em cima e em baixo | |

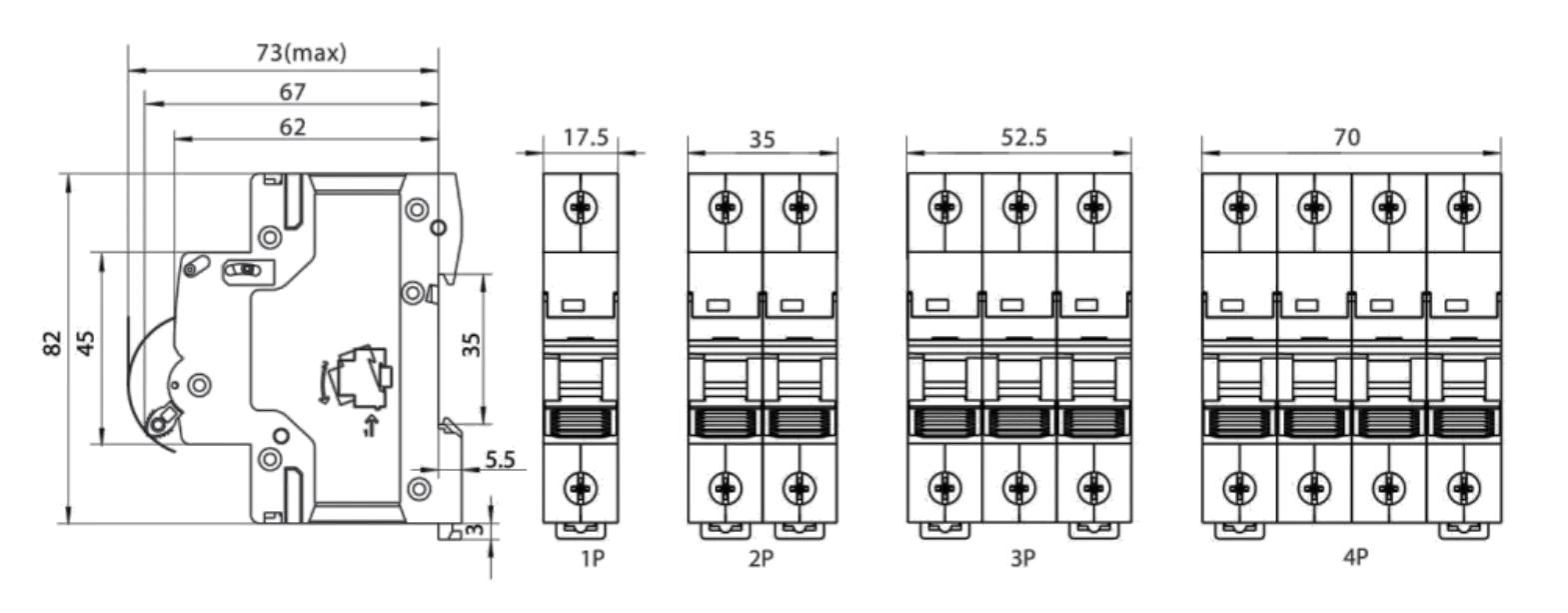

Dimensão
Dados da embalagem
| Modelo | Qtd/CTN(pcs) | GW(kg) | NW(kg) | Tamanho da caixa de cartão (cm) |
| SDM7 1P | 120 | 13 | 12 | 47*23.5*18.5 |
| 240 | 16 | 14 | 47*23.5*34 | |
| SDM7 2P | 60 | 13 | 12 | 47*23.5*18.5 |
| 120 | 16 | 14 | 47*23.5*34 | |
| SDM7 3P | 40 | 13 | 12 | 47*23.5*18.5 |
| 80 | 16 | 14 | 47*23.5*34 | |
| SDM7 4P | 30 | 13 | 12 | 47*23.5*18.5 |
| 60 | 16 | 14 | 47*23.5*34 |
Vantagem
- Molde de alta precisão 500+ conjuntos
- Os produtos apresentam uma qualidade artesanal excecional
- 48 horas Anti-salinidade
- 20,000+ Tempo de vida
- Elevada capacidade de rutura até 100kA
- -25℃ Temperatura mínima
Personalizado de acordo com o seu desenho
Fabricar produtos com base nas especificações completas do cliente.
Os clientes fornecem documentos de especificações abrangentes que cobrem todos os pormenores do produto, as especificações incluem desenhos técnicos, lista de materiais, requisitos de materiais/componentese todas as dimensõesA nossa equipa de engenharia e de fabrico revê as especificações para garantir a produtividade e também podemos fornecer algumas ideias novas para o ajudar a melhorar o seu produto!
Solução personalizada
Perguntas frequentes
A: Somos fabricantes profissionais de equipamento elétrico industrial desde 1992. Bem-vindo a ter uma visita à fábrica online/offline para uma maior comunicação.
A: Claro, por favor, envie-nos um inquérito e diga-nos a sua demanda, temos uma equipe profissional para apoiá-lo na seleção do modelo até que a ordem é colocada.
A: Disjuntor em caixa moldada, disjuntor pneumático, disjuntor de fuga à terra, disjuntor miniatura, contactor, disjuntor de proteção do motor, etc.
A: Somos rigorosos na alta qualidade. Os produtos têm baixo aumento de temperatura, longa vida útil e boa resistência à corrosão. Os nossos materiais são Mitsubishi PC, DuPont PA66, DMC-A/DMC-2, revestimento metálico - resistência à corrosão 72 horas, barra de cobre T2, pilar de cobre T2, placa de cobre T2. Todos os produtos passam o teste de CQC, CE, CB e TUV.
A: Sim, 24 meses de garantia, e os nossos produtos são inspeccionados por 100%. Se houver algum problema, informe-nos imediatamente, e nós daremos uma solução satisfatória.
A: Sim, inspeção 100%. Os produtos passaram em todos os testes: teste de micro-resistência, teste de tensão suportável, teste de aumento de temperatura, teste de caraterística de atraso de tempo curto, teste de caraterística de atraso de tempo longo e teste de disparo instantâneo para cada fase.
A: Sim, claro, nós fornecemos serviço OEM/ODM/OBM/OPM, consulte-nos para detalhes como MOQ e design.
A: Normalmente, a produção demora cerca de 25 dias. Se tiver necessidades urgentes, envie-nos uma lista para verificarmos o stock. Dispomos de stock suficiente de materiais.
A: Temos condições de pagamento flexíveis, e aceitamos TT, depósito 30% com saldo 70% antes da expedição.
A: Bem-vindo! Por favor, informe-me primeiro sobre o seu país/área, iremos verificar e depois processá-lo. Não hesite em contactar-nos para uma maior cooperação.
A: Sim, para grandes quantidades, apoiamos sempre com melhores preços. Além disso, existem algumas promoções sazonais. Contacte-nos para obter um desconto especial.
A: No caso de problemas de transporte, prestaremos assistência na resolução de problemas e forneceremos acessórios e orientações. Se o produto não puder ser reparado, enviar-lhe-emos um produto de substituição na encomenda seguinte. Para problemas de instalação, forneceremos instruções de instalação ou orientação em vídeo.
A: Bem-vindo! Estamos situados em Liushi Town, Wenzhou City, Zhejiang, China. Informe-nos quando estiver a planear visitar-nos.
