Автоматические выключатели можно увидеть нечасто, потому что они используются в особых местах, но они всегда рядом с нами и играют безопасную роль в нашей жизни. На рынке представлено множество типов автоматических выключателей с различными техническими характеристиками. Знаете ли вы и понимаете ли вы принцип работы автоматического выключателя? Сегодня мы объясним вам основные знания о автоматические выключатели в литом корпусе.

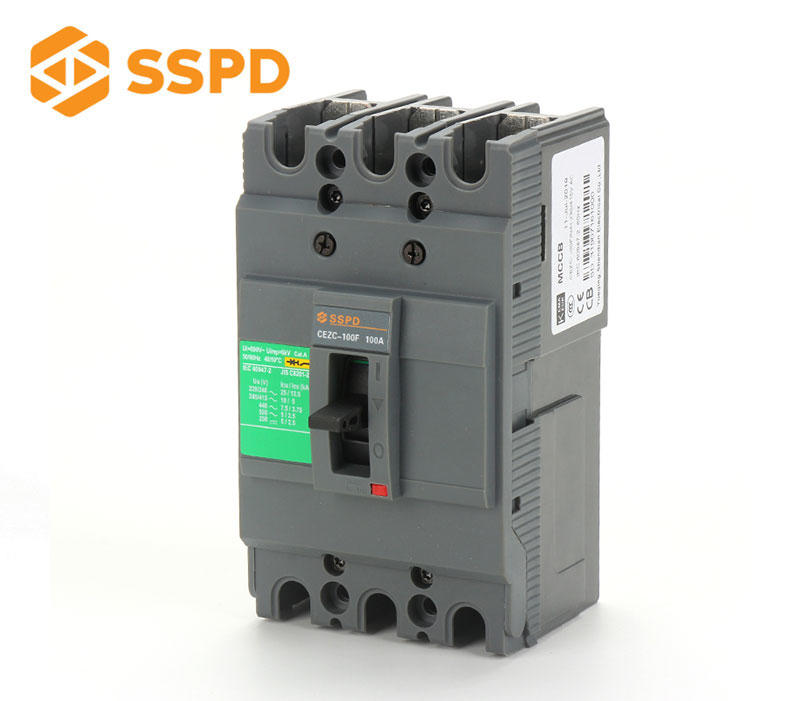

Сайт автоматический выключатель в литом корпусе может автоматически отключать ток после того, как ток превысит уставку отключения. Пластиковый корпус - это использование пластиковых изоляторов в качестве внешней оболочки устройства, которая используется для изоляции проводников и заземленных металлических частей. Как правило, автоматические выключатели в литом корпусе содержат тепловые и магнитные расцепители, а крупные автоматические выключатели в литом корпусе оснащаются твердотельными датчиками расцепления. Расцепители также делятся на термомагнитные и электронные.
1. Принцип работы
Главный контакт низковольтного автоматического выключателя приводится в действие вручную или электрически. После замыкания главного контакта механизм свободного отключения фиксирует главный контакт в положении замыкания. Катушка расцепителя сверхтока и тепловой элемент теплового расцепителя подключены последовательно к главной цепи, а катушка расцепителя пониженного напряжения подключена параллельно источнику питания.
При коротком замыкании или сильной перегрузке цепи якорь расцепителя сверхтока притягивается, вызывая срабатывание механизма свободного отключения, и главный контакт отключает главную цепь.
При перегрузке цепи тепловой элемент теплового расцепителя выделяет тепло, изгибая биметаллическую полоску, что приводит к срабатыванию механизма свободного расцепления, и главный контакт отключает главную цепь.
Когда в цепи возникает пониженное напряжение, якорь расцепителя пониженного напряжения освобождается, что также вызывает срабатывание механизма свободного отключения, и главный контакт отключает главную цепь.
При нажатии кнопки отключения шунта якорь шунтирующего устройства втягивается, вызывая срабатывание механизма свободного отключения, и главный контакт отключает главную цепь.
2. Условия работы
Верхний предел температуры окружающего воздуха составляет +40℃, а нижний предел -5℃. Среднее значение за 24 часа не может превышать +35℃.
Высота места установки не должна превышать 2000 м.
Уровень загрязнения - 3-й.
3. вопросы, требующие внимания
На оборудовании в цепи обычно присутствуют признаки питания и нагрузки. В процессе подключения необходимо следовать указанным выше признакам и не менять их местами.
Выключатель управления или линия защиты не должны проходить через трансформатор тока. При использовании трехфазной пятипроводной системы или однофазной трехпроводной системы линия защиты должна быть подключена к магистральной линии защиты на входном конце автоматического выключателя утечки. В случае однофазных цепей освещения, трехфазных четырехпроводных распределительных линий и других линий или оборудования, использующих рабочую нейтраль, нейтральная линия должна проходить через трансформатор тока.
В системе, где нейтральная точка трансформатора заземлена напрямую, после установки автоматического выключателя утечки рабочая нейтраль может использоваться в качестве рабочей нейтрали только после прохождения через трансформатор тока. Она не может быть заземлена повторно, а также не может работать с другими линиями. Нейтральная линия подключена. Электрооборудование может быть подключено только к стороне нагрузки автоматического выключателя утечки, причем один конец не может быть подключен к стороне нагрузки, а другой - к стороне источника питания.
