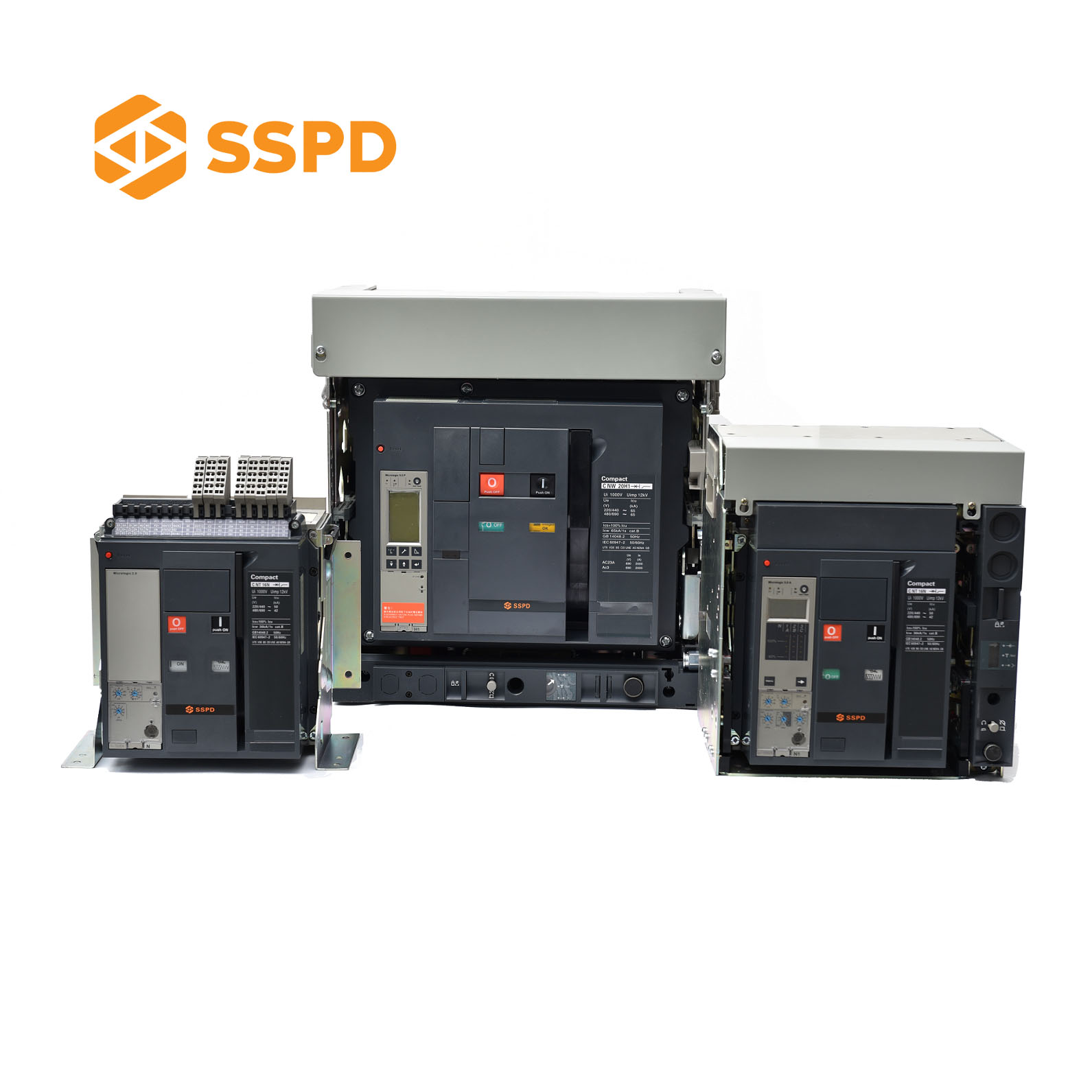

Воздушный автоматический выключатель - это электроприбор с функцией защиты. В случае сильной перегрузки или короткого замыкания воздушный выключатель отключится. В обычных условиях эксплуатации мы редко отключаем воздушный выключатель вручную.
Далее мы вкратце расскажем о небольших знаниях о воздушных автоматических выключателях.
Мы все знаем, что ACB будет оснащен контроллером, так какие же модели контроллеров существуют?

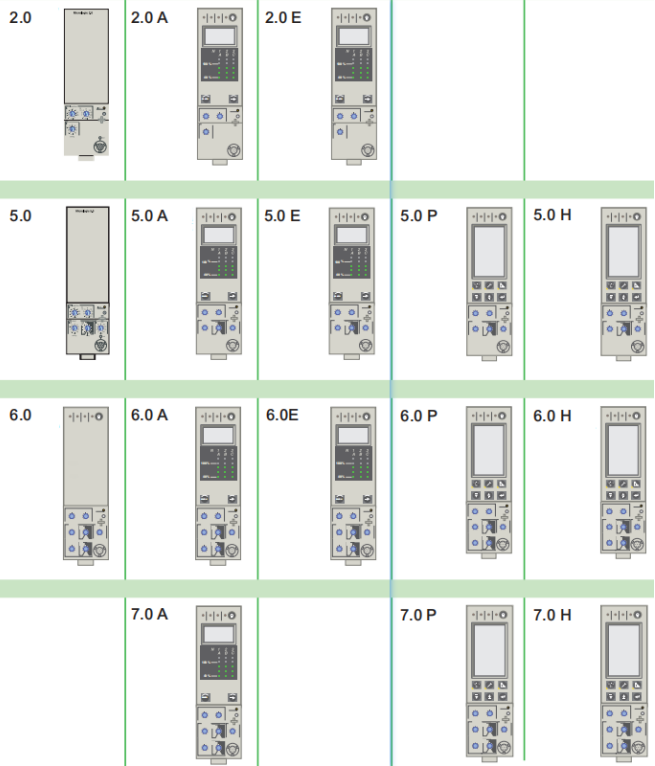

Модель контроллера имеет
Mic2.0/2.0A/2.0E
Mic5.0/5.0A/5.0E/5.0P/5.0H
Mic6.0/6.0A/6.0E/6.0P/6.0H
Mic7.0A/7.0P/7.0H
Так в чем же разница между Mic2.0, Mic5.0, Mic6.0 и Mic7.0?
| Mic2.0 | Mic5.0 | Mic6.0 | Mic7.0 | |
| Защита по току | долгое время + мгновенный | долгое время + короткое время + мгновенный | долгое время + короткое время + мгновенный + замыкание на землю | долгое время + короткое время + мгновенный + утечка на землю до 3200 А |
Так в чем же разница между A, E, P и H?
| Тип | Измерения и программируемая защита |
| Основной тип | ◆ Базовая длительная задержка, короткая задержка, мгновенная защита, защита от замыкания на землю ◆ Функция предупреждения о длительной задержке |
| A: амперметр | ◆ I 1 , I2 , I3 , IN, Iearth-fault, Iearth-leakage и максиметр для этих измерений ◆ индикация неисправностей Настройки ◆ в амперах и в секундах. |
| E: Энергия | ◆ Включает в себя все среднеквадратичные измерения MicroLogic A, а также измерения напряжения, коэффициента мощности, мощности и энергии. ◆ вычисляет текущее значение спроса ◆ Функция "Быстрый просмотр" для автоматического циклического отображения наиболее полезных значений (стандартно или по выбору).
|
| P: A + измеритель мощности + программируемая защита
| ◆ измерения V, A, W, VAR, VA, Wh, VARh, VAh, Hz, Vpeak, Apeak, коэффициент мощности и максиметры и миниметры ◆ IDMTL долговременная защита, минимальное и максимальное напряжение и частота, напряжение и дисбаланс токов, чередование фаз, обратная мощность ◆ отключение и повторное включение нагрузки в зависимости от мощности или тока ◆ измерения прерывистых токов, дифференцированные индикации неисправностей, индикации технического обслуживания, истории событий, фиксация времени и т.д. |
| H: P + гармоники
| ◆ Качество электроэнергии: основные характеристики, искажения, амплитуда и фаза гармоник до 31-го порядка ◆ Захват формы волны после неисправности, сигнала тревоги или по запросу ◆ Расширенное программирование сигналов тревоги: пороговые значения и действия. |
Выше приведено краткое введение в блок управления воздушного автоматического выключателя, если вы хотите узнать больше, вы можете посетить нашу домашнюю страницу или связаться с нами.
