Если перерезать провод заземления, сработает ли автоматический выключатель?

Практическое руководство по вопросам и ответам MCCB - Powered by SSPD

---

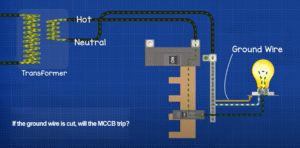

Q1: Если перерезать провод заземления, сработает ли MCCB?

Короткий ответ: Не обязательно.
Автоматический выключатель в литом корпусе (MCCB) не срабатывание зависит от провода заземления. Он срабатывает, когда:

• Перегрузка по току происходит (тепловая защита)

• Короткое замыкание возникает (магнитная защита)

• Аксессуары обнаруживают неисправность (например, отключение шунта, отключение при пониженном напряжении)

Поэтому, если провод заземления перерезан, MCCB все еще может споткнутьсяно только при возникновении неисправности "под напряжением - нейтраль" или "под напряжением - жизнь.
Провод заземления в основном обеспечивает безопасный путь на утечку или ток повреждения. Если он отключен, ток повреждения не может быть безопасно отведен на землю, что повышает опасность, но не останавливает работу MCCB.

---

Вопрос 2: Когда сработает MCCB, если оборван провод заземления?

Даже если провод заземления оборван, MCCB все равно отключится в таких ситуациях:

✔ Короткое замыкание между фазными проводами

Магнитный выключатель реагирует мгновенно (2-3 мс).

✔ Перегрузка на стороне нагрузки

Термовыключатель защищает устройство от перегрева.

✔ Прямой контакт между фазой и нейтралью

При этом ток повреждения остается достаточным для отключения.

Однако опасным становится вот что:

✘ Утечка в металлический корпус не может вызвать ток, достаточный для срабатывания.

Без заземляющего провода корпус остается под напряжением, и MCCB будет не обнаружить его.
Именно поэтому заземление необходимо в низковольтных системах распределения электроэнергии.

---

Вопрос 3: Что рекомендует SSPD для надлежащей защиты?

Как производитель, глубоко занятый в глобальной низковольтной электрической защите, SSPD рекомендует использовать трехслойный подход к обеспечению безопасности:

1. Защита MCCB от перегрузки по току

SSPD CEZC / CNSX / CVS / CNS серии MCCB обеспечивают:

• Отключающая способность 18-55 кА

• Термомагнитные или электронные расцепители

• Высокая механическая прочность

• Полная совместимость с глобальными низковольтными системами

• OEM/ODM для сборщиков панелей и производителей комплектующих

2. Надежная система заземления

Всегда следите за тем, чтобы путь заземления был свободен:

• Низкий импеданс

• Правильно скрепленные

• Периодически проверяется (сопротивление заземления < 1-5 Ω в зависимости от местного стандарта)

3. Добавьте RCCB или модуль утечки на землю (ELCB)

Для защиты от утечек и поражения электрическим током SSPD поддерживает внешнюю координацию с:

• РЦКБ

• RCBO

• Модули утечки, разработанные для интеграции в MCCB (по запросу)

При их сочетании даже при отказе системы заземления защита от утечки может продолжать работать.

---

Вопрос 4: Как ведет себя SSPD MCCB при замыкании на землю?

Случай A: провод заземления не поврежден

Ток утечки безопасно протекает на землю →
Ток неисправности возрастает →
Быстрое срабатывание MCCB.

Случай B: провод заземления перерезан

Ток утечки имеет Нет пути к землеТак что:

• Корпус становится живым

• Ток неисправности низкий

• MCCB не может сбиться

• Риск поражения электрическим током значительно возрастает

Именно поэтому SSPD настоятельно рекомендует периодическая проверка заземления для всех клиентов на Ближнем Востоке, в Африке и Юго-Восточной Азии - особенно в условиях повышенной влажности, запыленности или на открытом воздухе.

---

Q5: Что делает SSPD MCCB безопасным выбором для вашей электрической системы?

Коробки SSPD MCCB разработаны для обеспечения надежности в жестких условиях эксплуатации на мировых рынках:

🔶 Высококачественные медные контакты

Обеспечивает стабильные характеристики разрыва даже при высоких температурах окружающей среды.

🔶 Точные характеристики отключения

Каждый прибор проходит полную калибровку и окончательное тестирование в пути.

🔶 Широкий выбор аксессуаров

• Отключение шунта (MX)

• Отключение при пониженном напряжении (MN)

• Вспомогательные контакты (OF/SD)

• Поворотная рукоятка

• Моторизованные модули управления

🔶 Индивидуальные решения для производителей панелей

SSPD поддерживает OEM-брендинг, индивидуальную печать и инженерную координацию для производителей распределительных устройств.

---

Q6: Что делать, если вы подозреваете, что провод заземления оборван?

SSPD рекомендует предпринять следующие шаги:

1. Немедленно прекратите использование оборудования.

2. С помощью мультиметра проверьте целостность заземляющего провода.

3. Выполните проверку сопротивления изоляции (рекомендуется ≥1 MΩ).

4. Осмотрите клеммные блоки и шины заземления в панели MCC.

5. Замените окисленные или ослабленные клеммы.

6. При необходимости свяжитесь с инженером SSPD или местным партнером.

Помните:

MCCB может защитить вашу систему, но он не может заменить защиту от заземления.

---

Окончательное резюме

---
