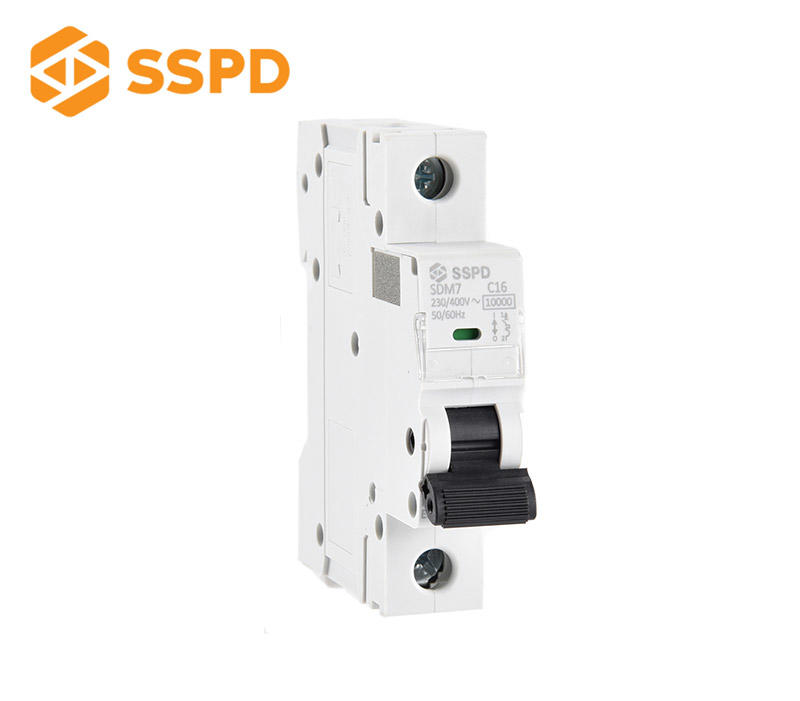

Disjoncteur miniature est un type d'appareil électrique de protection des bornes, et c'est le plus largement utilisé dans les dispositifs de distribution d'énergie des bornes électriques des bâtiments. Il est utilisé pour la protection contre les courts-circuits monophasés et triphasés, les surcharges et les surtensions inférieures à 125 A, y compris les disjoncteurs unipolaires 1P, bipolaires 2P, tripolaires 3P et tétrapolaires 4P. Aujourd'hui, nous allons comprendre le principe de fonctionnement du disjoncteur miniature et les points auxquels il faut prêter attention lors de l'installation.

principe de fonctionnement :
Les disjoncteur miniature est composé d'un mécanisme de fonctionnement, de contacts, de dispositifs de protection (divers déclencheurs), d'un système d'extinction d'arc, etc. Le contact principal est actionné manuellement ou fermé électriquement. Une fois le contact principal fermé, le mécanisme de déclenchement libre verrouille le contact principal en position de fermeture. La bobine du déclencheur à maximum de courant et l'élément thermique du déclencheur thermique sont connectés en série avec le circuit principal, et la bobine du déclencheur à minimum de tension est connectée en parallèle avec l'alimentation électrique. Lorsque le circuit est court-circuité ou fortement surchargé, l'armature du déclencheur à maximum de courant s'enfonce, provoquant le fonctionnement du mécanisme de déclenchement libre, et le contact principal coupe le circuit principal. Lorsque le circuit est surchargé, l'élément chauffant du déclencheur thermique plie le bilame et pousse le mécanisme de déclenchement libre à se déplacer. Lorsque le circuit est sous tension, l'armature du déclencheur à minimum de tension est libérée. Le mécanisme de déclenchement libre est également activé.

Installer :
L'installation du disjoncteur doit répondre aux exigences de la norme et des instructions GB13955-92.
L'installation du disjoncteur doit tenir compte de la ligne d'alimentation, du mode d'alimentation, de la tension d'alimentation et du type de mise à la terre du système.
La tension nominale, le courant nominal, le pouvoir de coupure en cas de court-circuit et le temps de coupure du disjoncteur doivent répondre aux exigences de la ligne d'alimentation protégée et de l'équipement électrique.

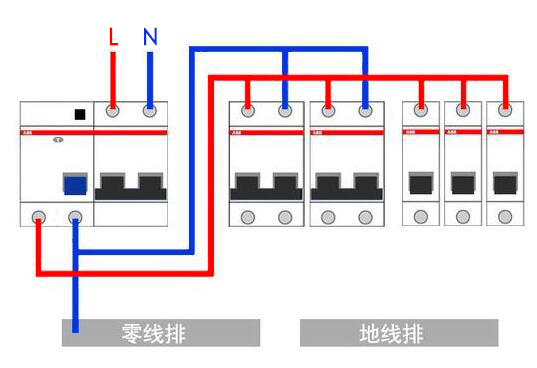

L'installation et le câblage du disjoncteur doivent être corrects. Le câblage du disjoncteur différentiel dans les systèmes d'alimentation électrique monophasés, triphasés à trois fils et triphasés à quatre fils de différentes formes de mise à la terre est différent, il convient donc d'y prêter toute l'attention nécessaire.
Ce qui précède est une brève description de la disjoncteur miniature. Vous devez néanmoins veiller à la sécurité pendant le processus d'installation, en particulier lorsque personne ne surveille.
