CNSD

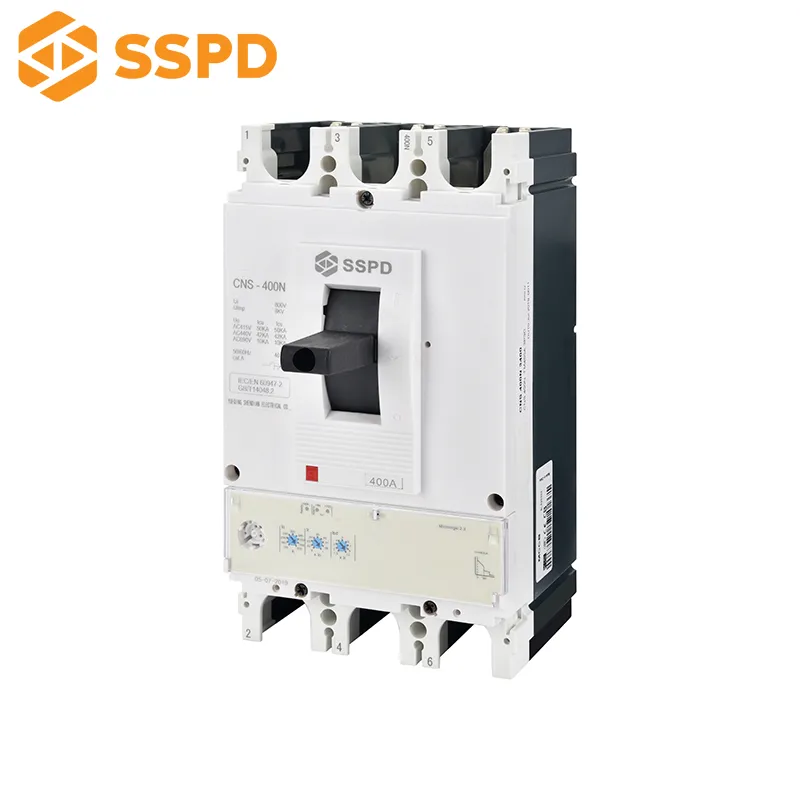

Pemutus Sirkuit Casing Berbentuk CNSD

Penggunaan

Struktur kontak pemutusan ganda CNSD dan sistem pelepasan energi memastikan perlindungan yang stabil dan andal serta memiliki karakteristik pembatas arus yang sangat baik. Penutup transparan melindungi unit perjalanan Anda agar tidak disetel secara tidak benar.

Aksesori seperti gagang putar, mekanisme pengoperasian motor dapat dipasang.

Perlindungan

Perlindungan beban berlebih: Perlindungan termal (lr)
Perlindungan beban berlebih termal didasarkan pada strip bimetal yang memberikan kurva waktu terbalik l2t, sesuai dengan batas kenaikan suhu. Di atas batas ini, deformasi strip akan memicu mekanisme operasi pemutus sirkuit.

Proteksi beban berlebih memiliki karakteristik berikut ini:

  • Ini dapat disesuaikan dalam ampere dari 0,7 hingga 1 kali rating unit trip (16A hingga 250A),
  • sesuai dengan pengaturan dari 11 hingga 250A untuk kisaran unit perjalanan.

Penundaan waktu yang dapat disesuaikan.

Perlindungan hubung singkat: Perlindungan magnetik (Im) Perlindungan hubung singkat dengan lm pick-up tetap atau dapat disesuaikan yang memulai tripping seketika jika terlampaui.

  • TM-D: pick-up tetap, Im, untuk peringkat 16-160A dan dapat disesuaikan dari 5 hingga 10 x ln untuk peringkat 200 dan 250A.
Dapatkan Penawaran Sekarang

    sales_05@shendianele.com

    Bantuan Cepat: Hubungi salah satu pakar kami dan kami akan menghubungi Anda dalam 24 jam!

    Dapatkan Katalog Gratis

      sales_05@shendianele.com

      Bantuan Cepat: Lampiran akan diunduh secara otomatis setelah pengiriman formulir!

      Data Teknis
      Dimensi
      Kurva Tersandung
      Data Pengepakan
      Keuntungan
      Video

      Fungsi dan Karakteristik

      No.CNSD100-250CNSD400-630CNSD800-1600
      Jumlah tiang3P, 4P
      KontrolManualdengan sakelar/dengan gagang putar langsung atau diperpanjang
      KoneksiTetapkoneksi depan
      Plug-inkoneksi depan/koneksi belakang
      Karakteristik kelistrikan sesuai IEC60947 dan EN60947-2
      Nilai arus (A)Dalam16,25,32,40,50,63,80,100,125,160,200,250400,500,630800, 1000, 1250, 1600
      Nilai tegangan isolasi (V)Ui800
      Nilai tegangan tahan impuls (kV)Uimp8
      Nilai tegangan operasional (V)UeAC 50/60Hz, 690V
      Kategori pemanfaatanA
      Tingkat kapasitas pemutusanF N HN H
      Kapasitas pemutusan (kA rms)
      AC 50/60 Hz 380/415 V      		lcu36,    50,   7050， 70
      Kapasitas pemutusan layanan (kA rms)
      AC 50/60 Hz 380/415 V      		lcs36,    50,   7050， 70
      Kinerja operasiMekanis200001000010000
      Listrik1000050005000
      PerlindunganBagan B-1 B-2Bagan C-1
      Alat bantu indikasi dan kontrol
      Sakelar bantu■■
      Kumparan Shunt MX■■
      Kumparan di bawah tegangan MN■■

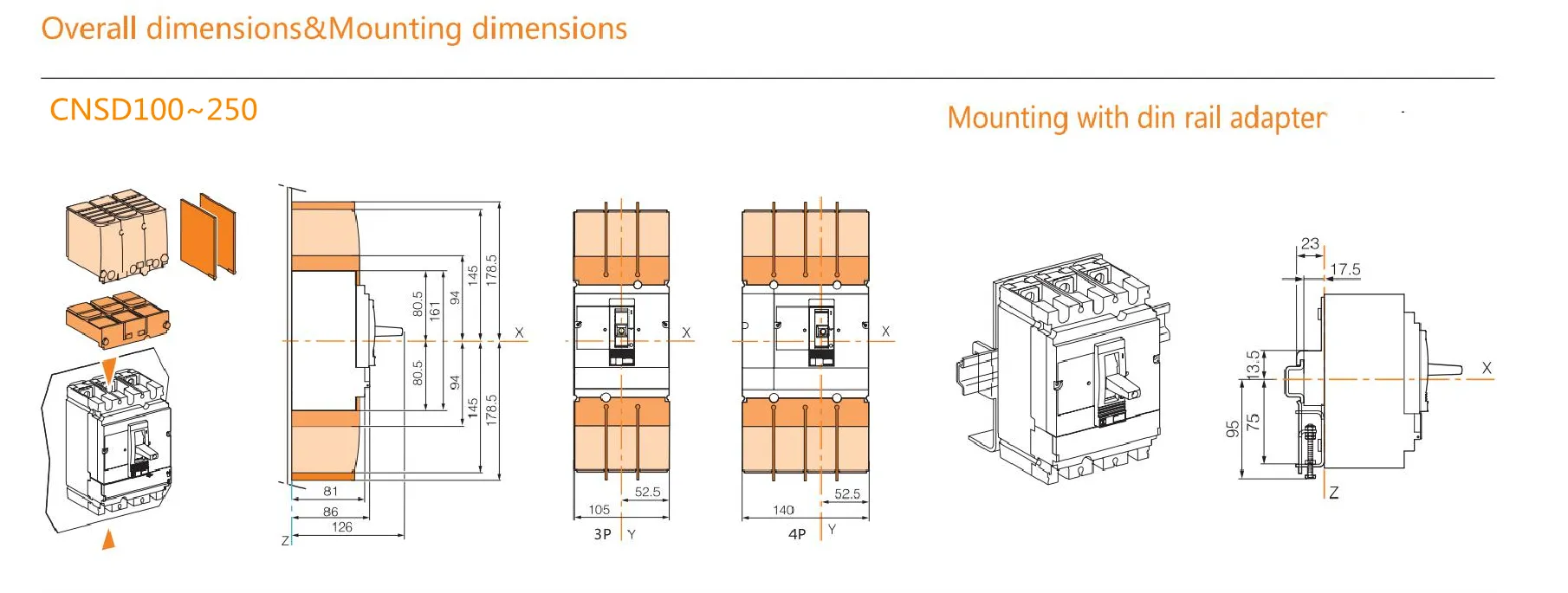

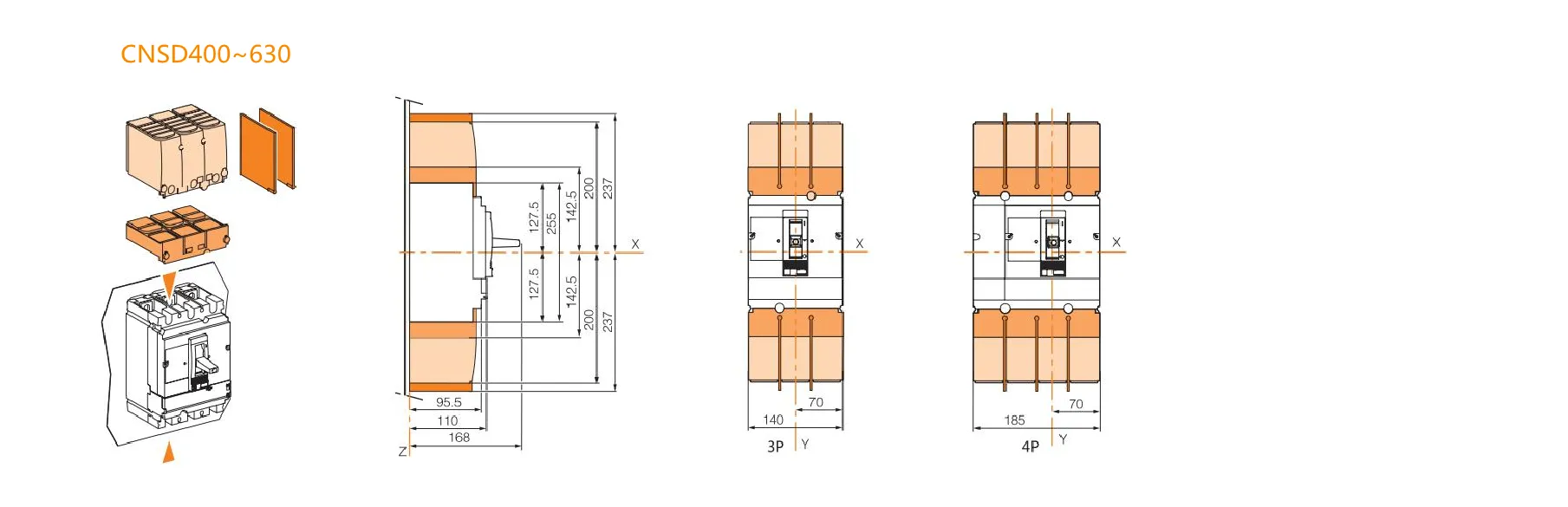

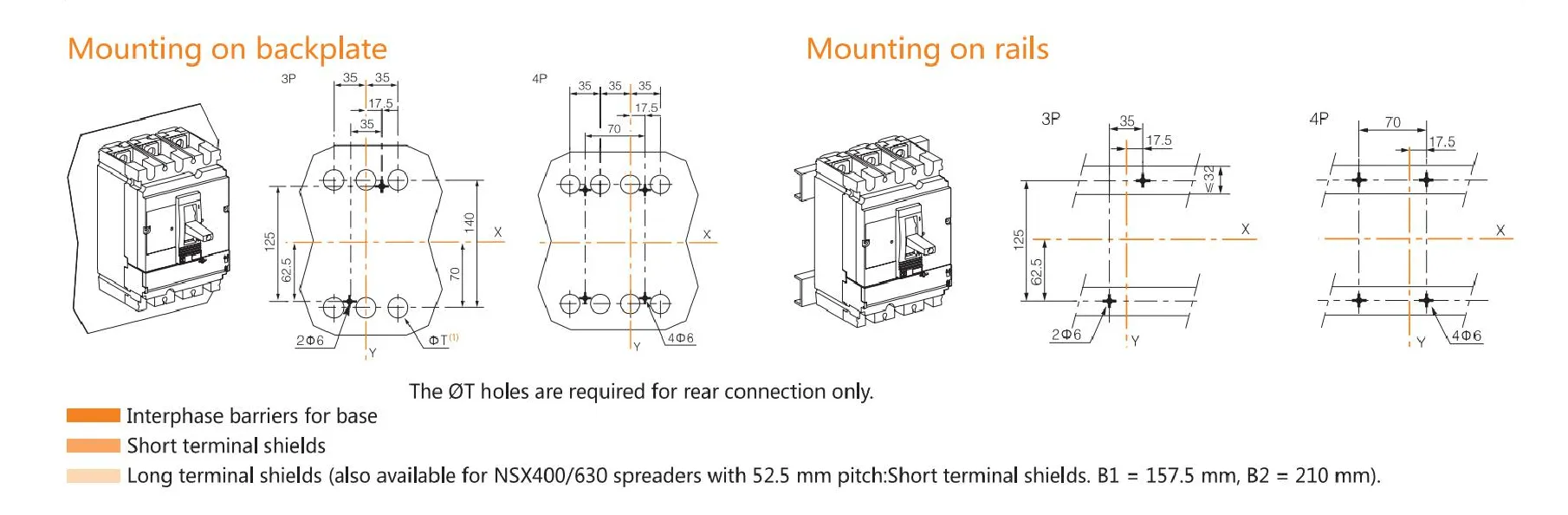

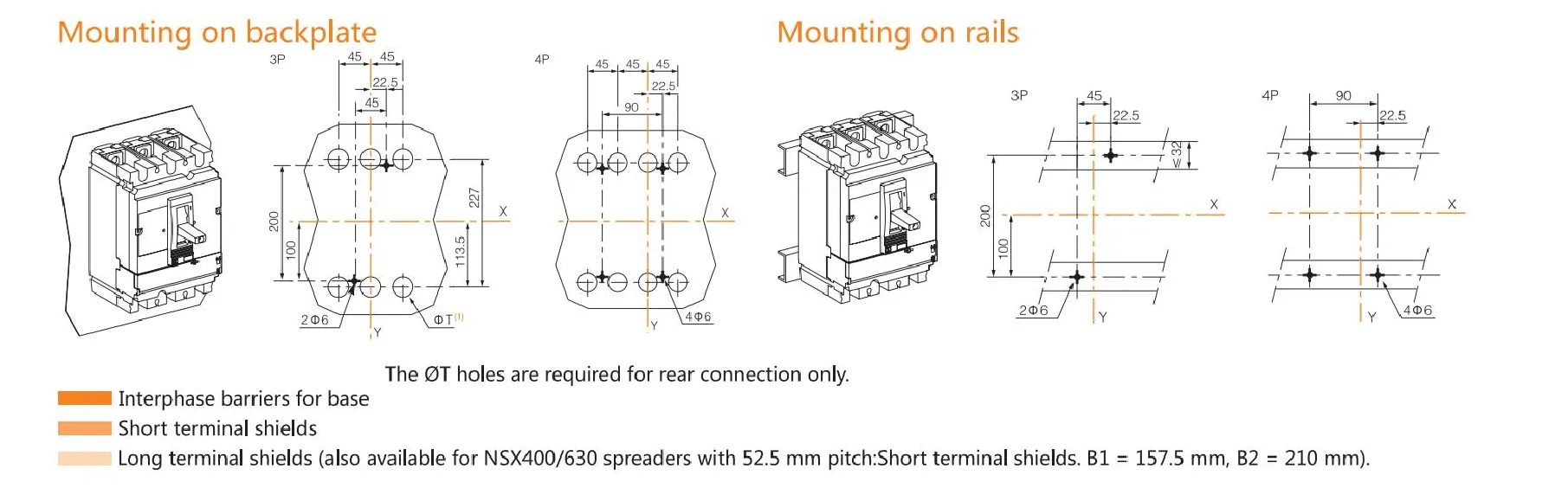

      Dimensi

      Kurva Tersandung

      Data Pengepakan

      ModelJumlah / CTN (pcs)GW (kg)NW (kg)Ukuran Karton (cm)
      CNSD-100 3P1221.529.242.5*40*24.5
      CNSD-100 4P818.616.840.5*29*31
      CNSD-160 3P122219.742.5*40*24.5
      CNSD-160 4P819.417.640.5*29*31
      CNSD-250 3P122421.542.5*40*24.5
      CNSD-250 4P82119.240.5*29*31
      CNSD-400 3P42421.533*31*30.5
      CNSD-400 4P430.527.548.5*29.5*23
      CNSD-630 3P424.822.333*31*30.5
      CNSD-630 4P431.528.548.5*29.5*23
      CNSD-800 3P114.11245.5*35.5*31.5
      CNSD-800 4P118.215.444.5*36*42.5
      CNSD-1600 3P114.412.345.5*35.5*31.5
      CNSD-1600 4P118.81644.5*36*42.5

      Keuntungan

      • Cetakan presisi tinggi 500+ set
      • Produk menunjukkan keahlian yang luar biasa
      • 48 Jam Anti-Semprotan Garam
      • 20,000+ Seumur Hidup
      • Kapasitas Putus Tinggi hingga 100kA
      • -25℃ Suhu Min

      Disesuaikan dengan desain Anda

      Memproduksi produk berdasarkan spesifikasi lengkap pelanggan.

      Pelanggan memberikan dokumen spesifikasi yang komprehensif yang mencakup semua detail produk, spesifikasi termasuk lengkap gambar teknis, daftar bahan, persyaratan bahan/komponendan semua dimensitim Teknik dan manufaktur kami meninjau spesifikasi untuk memastikan kemampuan produksi, kami juga dapat memberikan beberapa ide baru untuk membantu Anda membuat produk Anda lebih baik!

      Solusi Khusus

        sales_05@shendianele.com

        Bantuan Cepat: Hubungi salah satu pakar kami dan kami akan menghubungi Anda dalam 24 jam!

        Pertanyaan yang Sering Diajukan

        A: Kami adalah produsen profesional di bidang peralatan listrik industri sejak tahun 1992. Selamat datang untuk melakukan tur pabrik online / offline untuk komunikasi lebih lanjut.

        A: Tentu, silakan kirimkan pertanyaan kepada kami dan beri tahu kami permintaan Anda, kami memiliki tim profesional untuk mendukung Anda dalam pemilihan model hingga pesanan dilakukan.

        A: Pemutus Sirkuit Moulded Case, Pemutus Sirkuit Udara, Pemutus Sirkuit Kebocoran Bumi, Pemutus Sirkuit Miniatur, Kontaktor, Pemutus Sirkuit Perlindungan Motor, dll.



        A: Kami ketat dalam kualitas tinggi. Produk memiliki kenaikan suhu rendah, umur panjang dan ketahanan korosi yang baik. Bahan kami adalah Mitsubishi PC, DuPont PA66, DMC-A / DMC-2, lapisan logam - ketahanan korosi 72 jam, batang tembaga T2, pilar tembaga T2, pelat tembaga T2. Semua Produk lulus uji CQC, CE, CB dan TUV.



        A: Ya, garansi 24 bulan, dan produk kami diperiksa 100%. Jika ada masalah, segera beri tahu kami, dan kami akan memberikan solusi yang memuaskan.

        A: Ya, inspeksi 100%. Produk lulus semua pengujian: uji ketahanan mikro, uji ketahanan tegangan, uji kenaikan suhu, uji karakteristik penundaan waktu singkat, uji karakteristik penundaan waktu lama, dan uji perjalanan sesaat untuk setiap fase.

        A: Ya tentu, kami menyediakan layanan OEM / ODM / OBM / OPM, konsultasikan dengan kami untuk detail seperti MOQ dan desain.



        A: Biasanya dibutuhkan waktu sekitar 25 hari untuk produksi. Jika Anda memiliki persyaratan mendesak, silakan kirimkan daftar untuk memeriksa stok. Kami memiliki stok yang cukup untuk bahan.



        A: Kami memiliki ketentuan pembayaran yang fleksibel, dan menerima deposit TT, 30% dengan saldo 70% sebelum pengiriman.



        A: Selamat datang! Harap beri tahu saya Negara/Area Anda terlebih dahulu, kami akan memeriksa dan kemudian memprosesnya. Jangan ragu untuk menghubungi kami untuk kerja sama lebih lanjut.



        A: Ya, untuk jumlah besar, kami selalu mendukung dengan harga yang lebih baik. Selain itu, ada beberapa promosi musiman. Silakan hubungi kami untuk mendapatkan diskon khusus.



        A: Untuk masalah transportasi, kami akan membantu dalam pemecahan masalah dan menyediakan aksesori dan panduan. Jika produk tidak dapat diperbaiki, kami akan mengirimkan produk pengganti pada pesanan berikutnya. Untuk masalah pemasangan, kami akan memberikan petunjuk pemasangan atau panduan video.



        A: Selamat datang! Kami berada di Kota Liushi, Kota Wenzhou, Zhejiang, Cina. Beri tahu kami kapan Anda berencana untuk berkunjung.
