Perlindungan sempurna, generasi terbaru dari produk klasik
CNSX

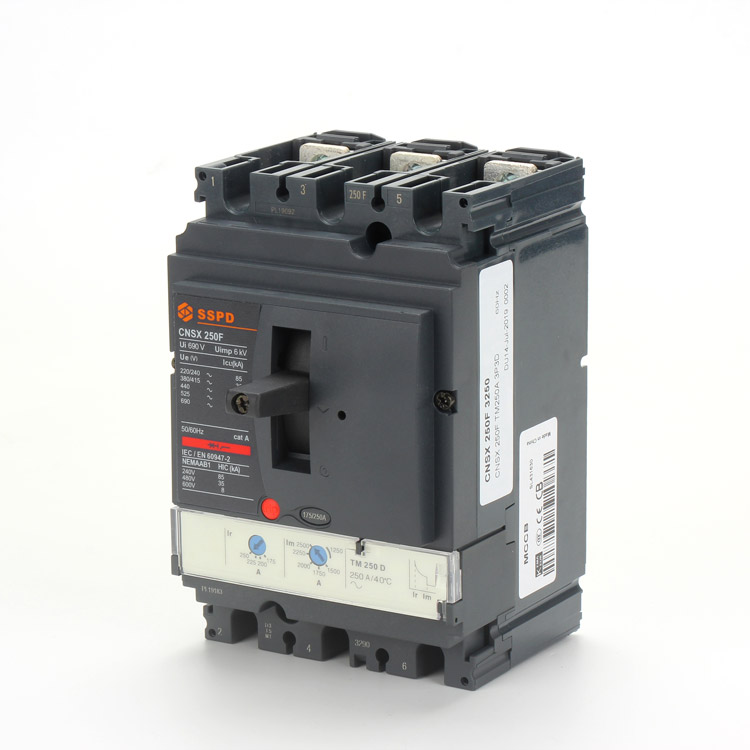

Pemutus Sirkuit Kasus Cetakan CNSX
Performa luar biasa
Struktur kontak putar ganda dan sistem pelepasan energi CNSX memastikan perlindungan yang stabil dan andal serta karakteristik pembatas arus yang sangat baik. Penutup aluminium transparan melindungi unit perjalanan Anda agar tidak disetel secara tidak benar. Aksesori seperti pegangan putar, mekanisme operasi motor dapat dipasang.
Kepatuhan terhadap standar
Standar internasional
EC947-1: aturan umum
EC947-2: pemutus sirkuit
EC947-4: kontaktor dan starter motor
lEC947-5.1: perangkat sirkuit kontrol dan elemen sakelar; komponen kontrol otomatis.
Standar nasional
GB14048.1: aturan umum
GB14048.2: pemutus sirkuit
Lingkungan kerja
Dapatkan Penawaran Sekarang
Dapatkan Katalog Gratis
Fungsi dan Karakteristik
| No. | CNSX100-250 | CNSX400-630 | |
| Jumlah tiang | 3P, 4P | ||
| Kontrol | Manual | dengan toggle dengan pegangan putar langsung atau diperpanjang | |
| Koneksi | Tetap | koneksi depan | |
| Plug-in | koneksi depan/koneksi belakang | ||
| Karakteristik kelistrikan sesuai IEC60947 dan EN60947-2 | |||
| Nilai arus (A) | Dalam | 16,25,32,40,50,63,80,100,125,160,200,250 | 400,500,630 |
| Nilai tegangan isolasi (V) | Ui | 800 | |
| Nilai tegangan tahan impuls (kV) | Uimp | 8 | |
| Nilai tegangan operasional (V) | Ue | AC 50/60Hz, 690 | |
| Kategori pemanfaatan | A | ||
| Tingkat kapasitas pemutusan | F N H | ||
| Kapasitas pemutusan (kA rms) AC 50/60 Hz 380/415 V | lcu | 36, 50, 70 | |
| Kapasitas pemutusan layanan (kA rms) AC 50/60 Hz 380/415 V | lcs | 36, 50, 70 | |
| Kinerja operasi | Mekanis | 20000 | 10000 |
| Listrik | 10000 | 5000 | |
| Perlindungan | Bagan B-1 B-2 | ||
| Alat bantu indikasi dan kontrol | |||
| Sakelar bantu | ■ | ||
| Kumparan Shunt MX | ■ | ||
| Kumparan di bawah tegangan MN | ■ | ||
Kurva Tersandung
Data Pengepakan
| Model | Jumlah / CTN (pcs) | GW (kg) | NW (kg) | Ukuran Karton (cm) |
| CNSX-100 3P | 12 | 21.5 | 29.2 | 42.5*40*24.5 |
| CNSX-100 4P | 8 | 18.6 | 16.8 | 40.5*29*31 |
| CNSX-160 3P | 12 | 22 | 19.7 | 42.5*40*24.5 |
| CNSX-160 4P | 8 | 19.4 | 17.6 | 40.5*29*31 |
| CNSX-250 3P | 12 | 24 | 21.5 | 42.5*40*24.5 |
| CNSX-250 4P | 8 | 21 | 19.2 | 40.5*29*31 |
| CNSX-400 3P | 4 | 24 | 21.5 | 33*31*30.5 |
| CNSX-400 4P | 4 | 30.5 | 27.5 | 48.5*29.5*23 |
| CNSX-630 3P | 4 | 24.8 | 22.3 | 33*31*30.5 |
| CNSX-630 4P | 4 | 31.5 | 28.5 | 48.5*29.5*23 |
Keuntungan
- Cetakan presisi tinggi 500+ set
- Produk menunjukkan keahlian yang luar biasa
- 48 Jam Anti-Semprotan Garam
- 20,000+ Seumur Hidup
- Kapasitas Putus Tinggi hingga 100kA
- -25℃ Suhu Min
Disesuaikan dengan desain Anda
Memproduksi produk berdasarkan spesifikasi lengkap pelanggan.
Pelanggan memberikan dokumen spesifikasi yang komprehensif yang mencakup semua detail produk, spesifikasi termasuk lengkap gambar teknis, daftar bahan, persyaratan bahan/komponendan semua dimensitim Teknik dan manufaktur kami meninjau spesifikasi untuk memastikan kemampuan produksi, kami juga dapat memberikan beberapa ide baru untuk membantu Anda membuat produk Anda lebih baik!
Solusi Khusus
Pertanyaan yang Sering Diajukan
A: Kami adalah produsen profesional di bidang peralatan listrik industri sejak tahun 1992. Selamat datang untuk melakukan tur pabrik online / offline untuk komunikasi lebih lanjut.
A: Tentu, silakan kirimkan pertanyaan kepada kami dan beri tahu kami permintaan Anda, kami memiliki tim profesional untuk mendukung Anda dalam pemilihan model hingga pesanan dilakukan.
A: Pemutus Sirkuit Moulded Case, Pemutus Sirkuit Udara, Pemutus Sirkuit Kebocoran Bumi, Pemutus Sirkuit Miniatur, Kontaktor, Pemutus Sirkuit Perlindungan Motor, dll.
A: Kami ketat dalam kualitas tinggi. Produk memiliki kenaikan suhu rendah, umur panjang dan ketahanan korosi yang baik. Bahan kami adalah Mitsubishi PC, DuPont PA66, DMC-A / DMC-2, lapisan logam - ketahanan korosi 72 jam, batang tembaga T2, pilar tembaga T2, pelat tembaga T2. Semua Produk lulus uji CQC, CE, CB dan TUV.
A: Ya, garansi 24 bulan, dan produk kami diperiksa 100%. Jika ada masalah, segera beri tahu kami, dan kami akan memberikan solusi yang memuaskan.
A: Ya, inspeksi 100%. Produk lulus semua pengujian: uji ketahanan mikro, uji ketahanan tegangan, uji kenaikan suhu, uji karakteristik penundaan waktu singkat, uji karakteristik penundaan waktu lama, dan uji perjalanan sesaat untuk setiap fase.
A: Ya tentu, kami menyediakan layanan OEM / ODM / OBM / OPM, konsultasikan dengan kami untuk detail seperti MOQ dan desain.
A: Biasanya dibutuhkan waktu sekitar 25 hari untuk produksi. Jika Anda memiliki persyaratan mendesak, silakan kirimkan daftar untuk memeriksa stok. Kami memiliki stok yang cukup untuk bahan.
A: Kami memiliki ketentuan pembayaran yang fleksibel, dan menerima deposit TT, 30% dengan saldo 70% sebelum pengiriman.
A: Selamat datang! Harap beri tahu saya Negara/Area Anda terlebih dahulu, kami akan memeriksa dan kemudian memprosesnya. Jangan ragu untuk menghubungi kami untuk kerja sama lebih lanjut.
A: Ya, untuk jumlah besar, kami selalu mendukung dengan harga yang lebih baik. Selain itu, ada beberapa promosi musiman. Silakan hubungi kami untuk mendapatkan diskon khusus.
A: Untuk masalah transportasi, kami akan membantu dalam pemecahan masalah dan menyediakan aksesori dan panduan. Jika produk tidak dapat diperbaiki, kami akan mengirimkan produk pengganti pada pesanan berikutnya. Untuk masalah pemasangan, kami akan memberikan petunjuk pemasangan atau panduan video.
A: Selamat datang! Kami berada di Kota Liushi, Kota Wenzhou, Zhejiang, Cina. Beri tahu kami kapan Anda berencana untuk berkunjung.
