SDM7

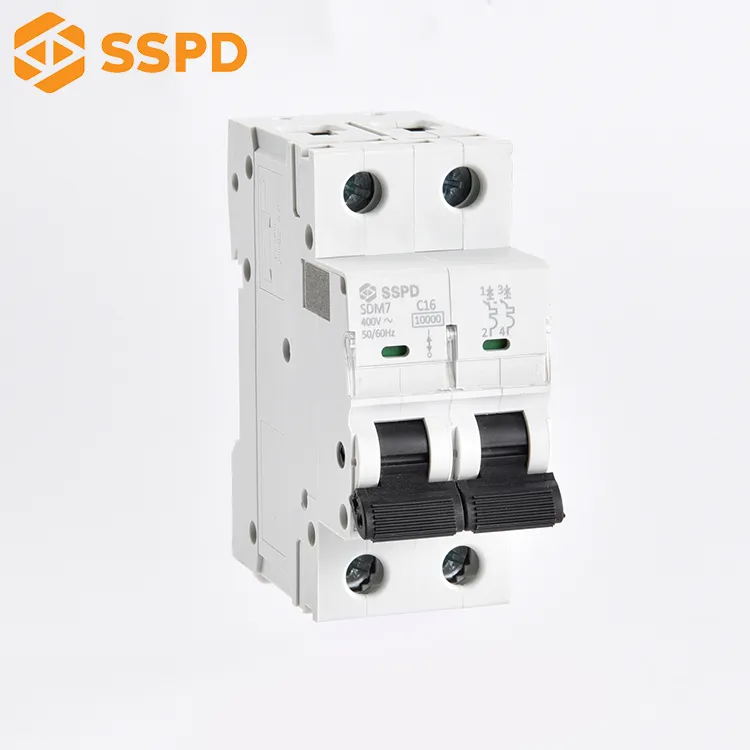

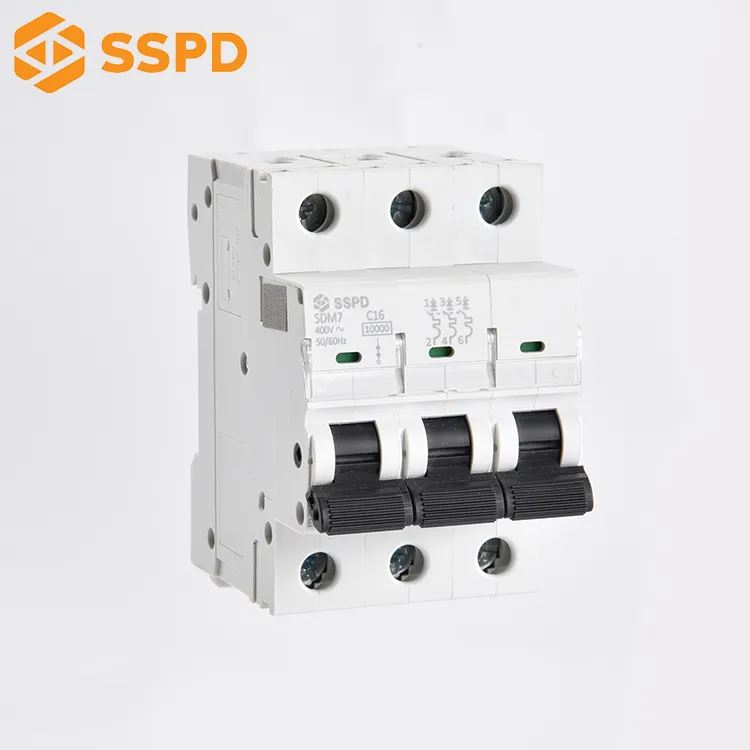

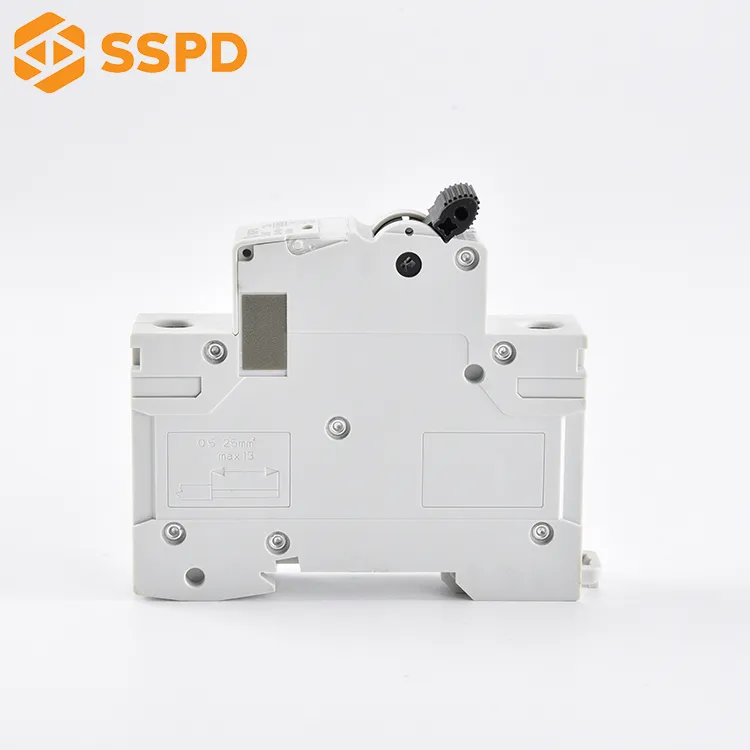

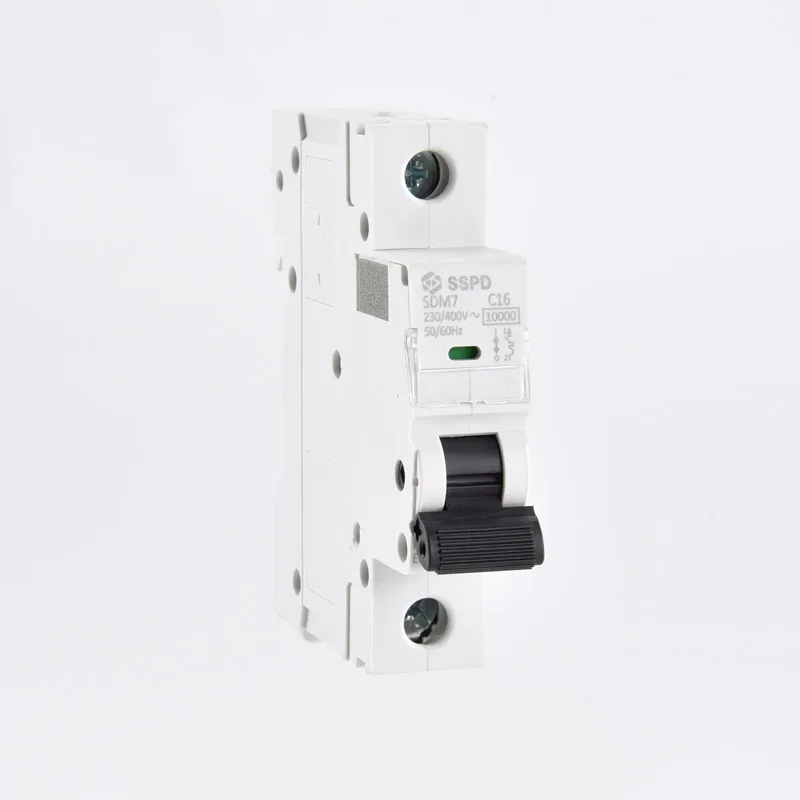

Pemutus Sirkuit Miniatur SDM7
Pemutus sirkuit miniatur SDM7 terutama digunakan untuk perlindungan terhadap beban berlebih dan korsleting di bawah AC 50 / 60Hz, tegangan pengenal 230V / 400V, dan arus pengenal dari 1A hingga 63A. Ini juga dapat digunakan untuk operasi sakelar hidup-mati yang tidak sering dalam keadaan normal.
Dapatkan Penawaran Sekarang
Dapatkan Katalog Gratis
Fungsi dan Karakteristik
| No. | Seri SDM7 | |
| Karakteristik kelistrikan sesuai dengan IEC/EN 61008-1 | ||
| Nilai arus (A) | Dalam | 2,4,6,10,16,20,25,32,40,50,63A |
| Jumlah tiang | 1P, 2P, 3P, 4P | |
| Tegangan terukur (V) | Ue | 1P: 230/400V 2/3/4P: 400V |
| Nilai tegangan isolasi (V) | Ui | 550V |
| Frekuensi yang dinilai | 50/60Hz | |
| Nilai kapasitas putus | 6000/10000A | |
| Nilai tegangan tahan impuls (1,2/50) | Uimp | 6kV |
| Tegangan uji dielektrik pada dan ind.freq.selama 1 menit | 2kV | |
| Tingkat polusi | 2 | |
| Karakteristik pelepasan termo-magnetik | B C D | |
| Kehidupan listrik | 8000 | |
| Kehidupan Mekanis | 20000 | |
| Instalasi | ||
| Indikator posisi kontak | Ya. | |
| Tingkat perlindungan | IP20 | |
| Suhu referensi untuk pengaturan elemen termal | 30℃ | |
| Suhu lingkungan (dengan rata-rata harian ≤35 ℃) | -5~+40℃ | |
| Suhu penyimpanan | -25~+70℃ | |
| Jenis koneksi terminal | Kabel / busbar tipe-U / busbar tipe-Pin | |
| Ukuran terminal atas/bawah untuk kabel | 25mm² 18-3 | |
| Ukuran terminal atas/bawah untuk kabel | 25mm² 18-3 | |
| Torsi pengencangan | 3.0N + m 22 | |
| Pemasangan | Pada rel DIN FN60715 (35mm) dengan menggunakan perangkat klip cepat | |
| Koneksi | Atas dan bawah | |
Dimensi
Data Pengepakan
| Model | Jumlah / CTN (pcs) | GW (kg) | NW (kg) | Ukuran Karton (cm) |
| SDM7 1P | 120 | 13 | 12 | 47*23.5*18.5 |
| 240 | 16 | 14 | 47*23.5*34 | |
| SDM7 2P | 60 | 13 | 12 | 47*23.5*18.5 |
| 120 | 16 | 14 | 47*23.5*34 | |
| SDM7 3P | 40 | 13 | 12 | 47*23.5*18.5 |
| 80 | 16 | 14 | 47*23.5*34 | |
| SDM7 4P | 30 | 13 | 12 | 47*23.5*18.5 |
| 60 | 16 | 14 | 47*23.5*34 |
Keuntungan
- Cetakan presisi tinggi 500+ set
- Produk menunjukkan keahlian yang luar biasa
- 48 Jam Anti-Semprotan Garam
- 20,000+ Seumur Hidup
- Kapasitas Putus Tinggi hingga 100kA
- -25℃ Suhu Min
Disesuaikan dengan desain Anda
Memproduksi produk berdasarkan spesifikasi lengkap pelanggan.
Pelanggan memberikan dokumen spesifikasi yang komprehensif yang mencakup semua detail produk, spesifikasi termasuk lengkap gambar teknis, daftar bahan, persyaratan bahan/komponendan semua dimensitim Teknik dan manufaktur kami meninjau spesifikasi untuk memastikan kemampuan produksi, kami juga dapat memberikan beberapa ide baru untuk membantu Anda membuat produk Anda lebih baik!
Solusi Khusus
Pertanyaan yang Sering Diajukan
A: Kami adalah produsen profesional di bidang peralatan listrik industri sejak tahun 1992. Selamat datang untuk melakukan tur pabrik online / offline untuk komunikasi lebih lanjut.
A: Tentu, silakan kirimkan pertanyaan kepada kami dan beri tahu kami permintaan Anda, kami memiliki tim profesional untuk mendukung Anda dalam pemilihan model hingga pesanan dilakukan.
A: Pemutus Sirkuit Moulded Case, Pemutus Sirkuit Udara, Pemutus Sirkuit Kebocoran Bumi, Pemutus Sirkuit Miniatur, Kontaktor, Pemutus Sirkuit Perlindungan Motor, dll.
A: Kami ketat dalam kualitas tinggi. Produk memiliki kenaikan suhu rendah, umur panjang dan ketahanan korosi yang baik. Bahan kami adalah Mitsubishi PC, DuPont PA66, DMC-A / DMC-2, lapisan logam - ketahanan korosi 72 jam, batang tembaga T2, pilar tembaga T2, pelat tembaga T2. Semua Produk lulus uji CQC, CE, CB dan TUV.
A: Ya, garansi 24 bulan, dan produk kami diperiksa 100%. Jika ada masalah, segera beri tahu kami, dan kami akan memberikan solusi yang memuaskan.

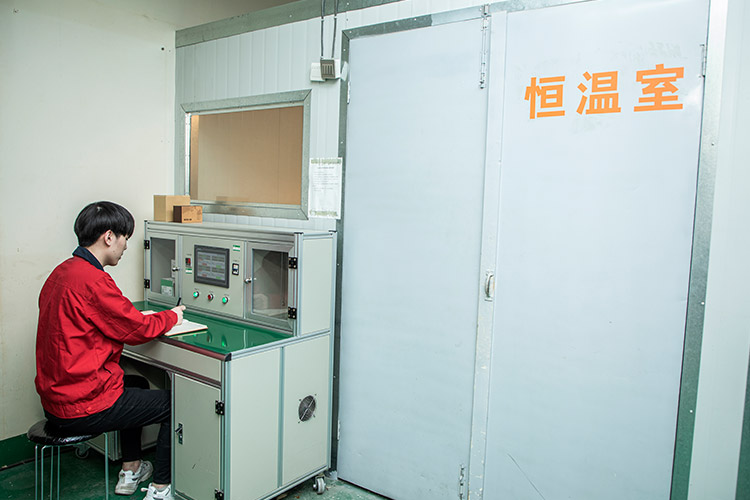

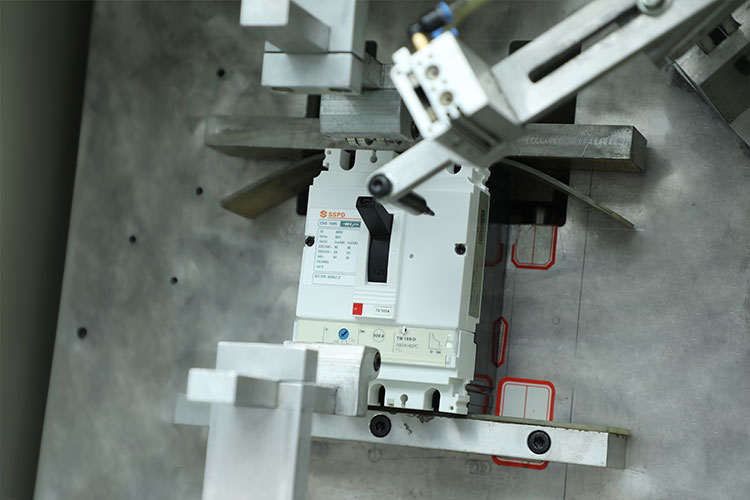

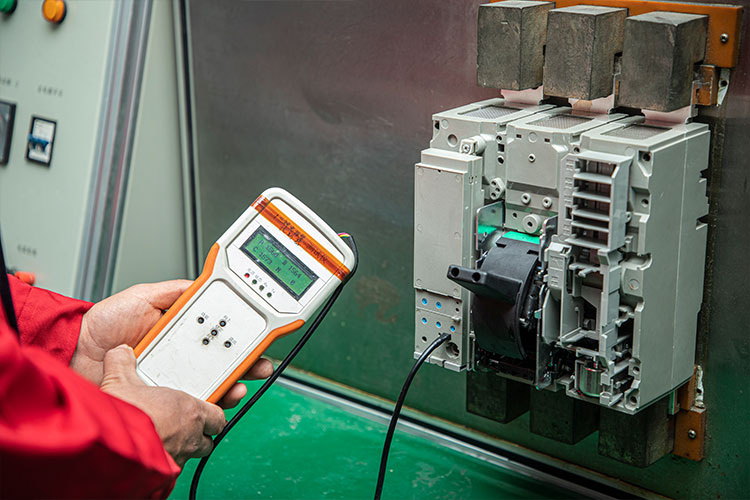

A: Ya, inspeksi 100%. Produk lulus semua pengujian: uji ketahanan mikro, uji ketahanan tegangan, uji kenaikan suhu, uji karakteristik penundaan waktu singkat, uji karakteristik penundaan waktu lama, dan uji perjalanan sesaat untuk setiap fase.
A: Ya tentu, kami menyediakan layanan OEM / ODM / OBM / OPM, konsultasikan dengan kami untuk detail seperti MOQ dan desain.
A: Biasanya dibutuhkan waktu sekitar 25 hari untuk produksi. Jika Anda memiliki persyaratan mendesak, silakan kirimkan daftar untuk memeriksa stok. Kami memiliki stok yang cukup untuk bahan.
A: Kami memiliki ketentuan pembayaran yang fleksibel, dan menerima deposit TT, 30% dengan saldo 70% sebelum pengiriman.
A: Selamat datang! Harap beri tahu saya Negara/Area Anda terlebih dahulu, kami akan memeriksa dan kemudian memprosesnya. Jangan ragu untuk menghubungi kami untuk kerja sama lebih lanjut.
A: Ya, untuk jumlah besar, kami selalu mendukung dengan harga yang lebih baik. Selain itu, ada beberapa promosi musiman. Silakan hubungi kami untuk mendapatkan diskon khusus.
A: Untuk masalah transportasi, kami akan membantu dalam pemecahan masalah dan menyediakan aksesori dan panduan. Jika produk tidak dapat diperbaiki, kami akan mengirimkan produk pengganti pada pesanan berikutnya. Untuk masalah pemasangan, kami akan memberikan petunjuk pemasangan atau panduan video.
A: Selamat datang! Kami berada di Kota Liushi, Kota Wenzhou, Zhejiang, Cina. Beri tahu kami kapan Anda berencana untuk berkunjung.
