Comment sélectionner le bon MCCB pour les applications industrielles ?
Écrit par : Jimmy Zheng
Responsable des affaires internationales chez SSPD
Jimmy Zheng a plus de 10 ans d'expérience dans les produits électriques basse tension et le commerce B2B international. Il travaille en étroite collaboration avec des distributeurs d'électricité, des fabricants d'appareils de commutation, des entrepreneurs EPC et des acheteurs industriels pour les aider à sélectionner des solutions de protection des circuits adaptées.
Revue technique : Équipe d'ingénierie SSPD
Révisé pour exactitude technique, spécifications du produit et conformité aux normes électriques basse tension applicables.
Réponse rapide : Comment choisissez-vous le bon MCCB ?
Un MCCB doit être sélectionné en fonction de l'intensité nominale, de la capacité de coupure, de la tension de fonctionnement, des caractéristiques de protection et des conditions d'application réelles. Les ingénieurs doivent évaluer le courant de charge, le courant de court-circuit potentiel, la capacité des câbles, l'environnement d'installation et les normes requises avant de choisir un disjoncteur à boîtier moulé pour un système industriel.
Pourquoi le choix du bon MCCB est-il important ?
Dans les systèmes électriques industriels, choisir le mauvais MCCB peut entraîner des déclenchements intempestifs, une protection contre les défauts insuffisante, des dommages aux équipements, des temps d'arrêt de production et des risques accrus pour la sécurité.
Choisir le bon disjoncteur à boîtier moulé n'est pas simplement une question d'associer la capacité nominale du disjoncteur à la charge. Le MCCB doit fonctionner en synergie avec le câble, les équipements en aval, la protection en amont et l'ensemble du système de distribution d'énergie.
Ce guide explique les principaux facteurs techniques que les ingénieurs, fabricants de tableau de distribution, distributeurs et acheteurs de projets doivent prendre en compte lors du choix d'un MCCB pour des applications industrielles.
Qu'est-ce qu'un MCCB ?
A Disjoncteur à boîtier moulé (MCCB) est un dispositif de protection de circuit basse tension conçu pour couper automatiquement le courant lorsque des conditions électriques anormales se produisent.
Ses principales fonctions de protection comprennent généralement :
- Protection contre les surcharges
- Protection contre les courts-circuits
- Isolation des circuits
- Fonctions de protection réglables ou électroniques en option
Comparé à un MCB, un MCCB est généralement utilisé pour des applications à courant plus élevé et à niveau de défaut plus élevé. Les MCCB offrent également une plus large gamme de tailles de cadre, de capacités de coupure, d'options d'unités de déclenchement et d'accessoires.
Ils sont couramment installés dans :
- Panneaux de distribution industriels
- Tableaux de distribution principaux
- Centres de contrôle des moteurs
- Bâtiments commerciaux
- Projets d'infrastructure
- Assemblages de matériel de commutation
En fonction de la série et de l'application, les MCCB industriels peuvent couvrir des courants nominaux allant d'environ 15A à 1250A, des tensions de fonctionnement allant jusqu'à 690V AC, et une large gamme de capacités de coupure.

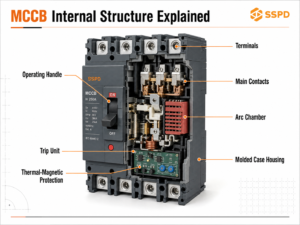

Structure interne du MCCB expliquée
Un MCCB typique contient plusieurs composants importants :
- Poignée de fonctionnement — ouvre, ferme ou réinitialise manuellement le disjoncteur.
- Contacts principaux — transportent le courant normal de fonctionnement et se séparent lorsque le disjoncteur se déclenche.
- Chambre d'arc — aide à diviser, refroidir et éteindre l'arc électrique créé lorsque les contacts s'ouvrent.
- Unité de déclenchement — détecte les conditions de courant anormales et active le mécanisme de fonctionnement.
- Système de protection thermomagnétique ou électronique — fournit une protection contre les surcharges et les courts-circuits.
- Bornes — connectent le MCCB aux conducteurs entrants et sortants.
- Boîtier en plastique moulé — fournit une isolation, une protection mécanique et un support structurel.
Comment fonctionne un MCCB ?
Un MCCB surveille le courant circulant dans le circuit et déconnecte l'alimentation lorsque les conditions électriques dépassent les réglages de protection prévus.
Le principe de fonctionnement exact dépend de l'unité de déclenchement.
Protection thermique
La protection thermique est principalement utilisée pour la protection contre les surcharges.
Lorsque le courant reste au-dessus du niveau de fonctionnement acceptable pendant un certain temps, l'élément thermique chauffe et active finalement le mécanisme de déclenchement.
Protection magnétique
La protection magnétique réagit beaucoup plus rapidement et est principalement conçue pour les courants de courts-circuits élevés.
Lors d'un court-circuit sévère, le courant peut augmenter rapidement. Le mécanisme de déclenchement magnétique réagit presque instantanément et ouvre le circuit pour réduire la durée de la panne.
Protection par déclenchement électronique
Les MCCB électroniques utilisent des capteurs et des unités de déclenchement électroniques pour fournir une protection plus précise et plus flexible.
Selon l'unité de déclenchement, les fonctions ajustables peuvent inclure :
- Protection à long terme
- Protection à court terme
- Protection instantanée
- Protection contre les défauts à la terre

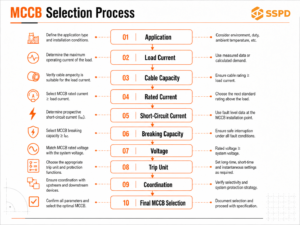

Facteurs clés pour sélectionner un MCCB
Il n'existe pas de spécification unique de MMCB adaptée à chaque application industrielle.
Une sélection appropriée doit prendre en compte les facteurs suivants ensemble.
1. Courant nominal
Le courant nominal est généralement le premier paramètre que vérifient les acheteurs, mais ce ne doit pas être le seul.
Le MMCB doit être capable de supporter le courant de fonctionnement prévu dans des conditions d'installation réelles.
Par exemple, si un circuit transporte normalement environ 200A, cela ne signifie pas automatiquement qu'un MMCB de 200A est toujours le bon choix.
Les ingénieurs doivent également évaluer :
- Le courant de fonctionnement continu
- La capacité de transport de courant du câble
- La température ambiante
- La méthode d'installation
- Caractéristiques de charge
- Exigences d'expansion future
- Plage d'ajustement de l'unité de déclenchement

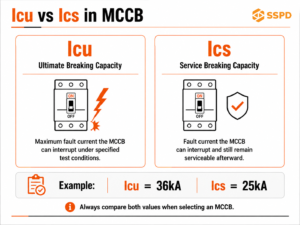

2. Capacité de coupure : Icu et Ics
La capacité de coupure est l'un des paramètres les plus importants dans la sélection des MCCB industriels.
Un disjoncteur doit être capable d'interrompre en toute sécurité le courant de court-circuit max prospectif disponible à son point d'installation.
Icu — Capacité de coupure en court-circuit ultime
Icu indique le courant de court-circuit maximum que le disjoncteur peut interrompre dans des conditions d'essai spécifiées.
Par exemple :
Icu = 36kA à 415V AC
signifie que le disjoncteur a été testé pour interrompre un courant de court-circuit allant jusqu'à 36kA dans les conditions normales spécifiées.
Ics — Capacité de coupure en court-circuit de service
Ics indique le niveau de courant de court-circuit que le disjoncteur peut interrompre tout en respectant les exigences de performance de service spécifiées par la suite.
Pour les applications où la continuité du service est importante, Ics mérite une attention particulière.
Une erreur d'achat courante consiste à comparer deux MCCB uniquement par :
- Taille du cadre
- Courant nominal
- Prix
tout en ignorant leur capacité de coupure.
3. Tension de service
La tension opérationnelle nominale du MCCB doit être adaptée au système électrique où il sera installé.
Les systèmes industriels courants basse tension comprennent :
- 380V CA
- 400V AC
- 415V AC
- 440V AC
- 480V AC
- 690V AC
4. Caractéristiques de protection
Le type de déclencheur correct dépend de l'ajustabilité et de la coordination requises par le système.
MCCB thermomagnétique
Les disjoncteurs thermomagnétiques sont adaptés à de nombreuses applications industrielles et commerciales standard.
MCCB électronique
Les disjoncteurs électroniques sont plus adaptés lorsque le système nécessite :
- Paramètres de protection réglables
- Une détection de courant plus précise
- Une meilleure sélectivité
- Une coordination avec des disjoncteurs en amont ou en aval
- Des fonctions de protection supplémentaires
5. Conditions environnementales et d'installation
Les environnements industriels peuvent impliquer :
- Une température ambiante élevée
- De la poussière
- De l'humidité
- Des vibrations
- Une altitude élevée
- Une ventilation de cabinet restreinte
- Des cycles de commutation fréquents
- Des conditions de fonctionnement difficiles
Erreurs courantes lors de la sélection d'un MCCB
Erreur 1 : Sélectionner uniquement en fonction de la notation en ampères
Erreur 2 : Ignorer la capacité de coupure
Erreur 3 : Confondre le courant nominal avec le réglage de déclenchement réel
Erreur 4 : Choisir le prix le plus bas sans comparer les spécifications
Exemple d'application réelle : Sélection de protection pour un système de distribution industriel
Considérez une usine alimentée par un transformateur de 1600 kVA avec un Système triphasé basse tension 400V.
Le courant nominal approximatif du transformateur est d'environ 2300A.
Cependant, ce chiffre à lui seul n'est pas suffisant pour sélectionner le dispositif de protection principal.
L'ingénieur doit évaluer :
- Courant continu
- Plage de courant de disjoncteur
- Courant de court-circuit prévisible
- Coordination de protection
- Continuité du service
Point essentiel en ingénierie
Un choix pratique de disjoncteur à courant élevé (MCCB) est basé sur :
Charge actuelle + niveau de court-circuit + protection des câbles + coordination + environnement de fonctionnement + exigences de fiabilité du système
Applications des MCCB dans les systèmes industriels
Les disjoncteurs MCCB sont utilisés dans un large éventail d'applications basse tension, y compris :
- Usines industrielles
- Assemblages de matériel de commutation
- Bâtiments commerciaux
- Projets d'infrastructure
Comment choisir un fabricant de MCCB fiable
Pour les distributeurs, les entreprises de matériels électriques, les entrepreneurs EPC et les acheteurs de projets, le choix du fournisseur fait partie de la décision technique.
Un fabricant de MCCB fiable devrait être en mesure de fournir plus qu'un simple devis.
1. Données techniques claires
2. Capacité de production cohérente
SSPD exploite environ 6 000㎡ d'espace de fabrication avec 10 lignes de production, soutenant la production de disjoncteurs basse tension et de produits de contrôle.
3. Tests de produit et contrôle de qualité
Le contrôle qualité doit couvrir plus que l'inspection visuelle finale.
Les processus pertinents peuvent inclure :
- Inspection des matériaux entrants
- Contrôle du processus d'assemblage
- Calibration
- Tests de fonctionnement mécanique
- Tests de performance électrique
- Inspection finale
4. Communication technique
Pour les projets B2B, le fournisseur devrait être en mesure de discuter de plus que des codes de produits.
Questions fréquemment posées
Quelle taille de MCCB ai-je besoin ?
Quelle est la différence entre MCCB et MCB ?
Comment choisir la capacité de coupure d'un MCCB ?
Quelle est la différence entre Icu et Ics ?
Un MCCB peut-il être utilisé à 690V ?
Une capacité de coupure plus élevée est-elle toujours meilleure ?
Dois-je choisir un MCCB thermomagnétique ou électronique ?
Comment devrais-je comparer les fournisseurs de MCCB ?
Conclusion
La sélection du bon MCCB nécessite plus que l'appariement d'une valeur de courant.
Pour les applications industrielles, les ingénieurs devraient évaluer :
- Courant nominal
- Capacité des câbles
- Capacité de rupture
- Tension d'exploitation
- Caractéristiques de l'unité de déclenchement
- Conditions de court-circuit
- Coordination de protection
- Environnement d'installation
Un MCCB correctement sélectionné aide à améliorer la sécurité électrique, réduire les temps d'arrêt inutiles et protéger plus efficacement les équipements en aval.
