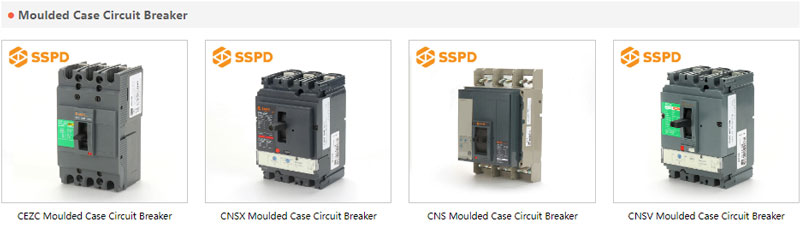

MCCB adalah singkatan dari Pemutus Sirkuit Kasus yang Dibentuk dan membantu melindungi peralatan listrik dari arus gangguan seperti arus berlebih, korsleting, dan gangguan listrik lainnya. Pemutus sirkuit case yang dibentuk cocok untuk switchboard, plug-in, switchboard, dan motor. Pemutus ini juga berfungsi seperti sekering dan tidak perlu diganti ketika korsleting terdeteksi.
Pemutus sirkuit MCCB tersedia dalam ukuran bingkai mulai dari 15 ampere hingga 3200 ampere. Unit trip dibagi menjadi trip magnetik termal dan trip elektronik. Peringkat arus yang umum digunakan adalah 16, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 400, dan 630A. Ini banyak digunakan di bidang militer, industri, komersial dan pertambangan.
Prinsip kerja:
Kapasitas pemutusan yang membatasi saat ini
Apabila terjadi korsleting pada pemutus sirkuit, pembukaan kontak yang cepat akan menghasilkan busur. Semakin sedikit waktu pemutus sirkuit terputus, semakin dekat Ics ke lcu, semakin baik efek pembatasan arus, yang juga dapat sangat mengurangi efek elektromagnetik, listrik dan termal yang disebabkan oleh arus hubung singkat pada pemutus sirkuit dan peralatan listrik, dan memperpanjang masa pakai pemutus sirkuit.
Perlindungan hubung singkat
Perlindungan hubung singkat adalah tersandung seketika hubung singkat. Perhatian harus diberikan pada penyesuaian perlindungan yang tepat waktu setelah perubahan beban, untuk mencegah nilai kalibrasi yang terlalu kecil sering tersandung mempengaruhi kualitas catu daya, atau nilai kalibrasi yang terlalu duta besar dan peralatan tidak dapat dilindungi secara efektif.
Perlindungan penundaan yang berlebihan
Perlindungan penundaan beban berlebih mengacu pada arus beban melebihi kisaran terbatas peralatan dalam bahaya peralatan terbakar, perangkat perlindungan dapat memutus daya dalam jangka waktu tertentu. Kelebihan beban memiliki proses akumulasi panas, tindakan proteksi tidak perlu terlalu cepat. Untuk arus berlebih dalam waktu singkat, proteksi tidak boleh bekerja.
Fungsi isolasi
Fungsi isolasi adalah mengharuskan pemutus arus untuk memutus arus bocor tidak menyebabkan kerusakan pada orang dan peralatan. Setelah beberapa kinerja sakelar tripping hubung singkat menurun, arus bocor akan meningkat. Untuk tubuh manusia di bawah 30mA adalah arus bocor yang aman, dan di lingkungan yang keras, arus bocor lebih dari 300mA selama lebih dari 2 jam, dimungkinkan untuk merusak isolasi fase ke fase hubung singkat dan dengan demikian menyebabkan kebakaran.
Selain itu, pemutus sirkuit case yang dicetak juga dapat dipasang dengan modul fungsional yang berbeda untuk mencapai perlindungan kebocoran, perlindungan di bawah tegangan, dan fungsi lainnya.

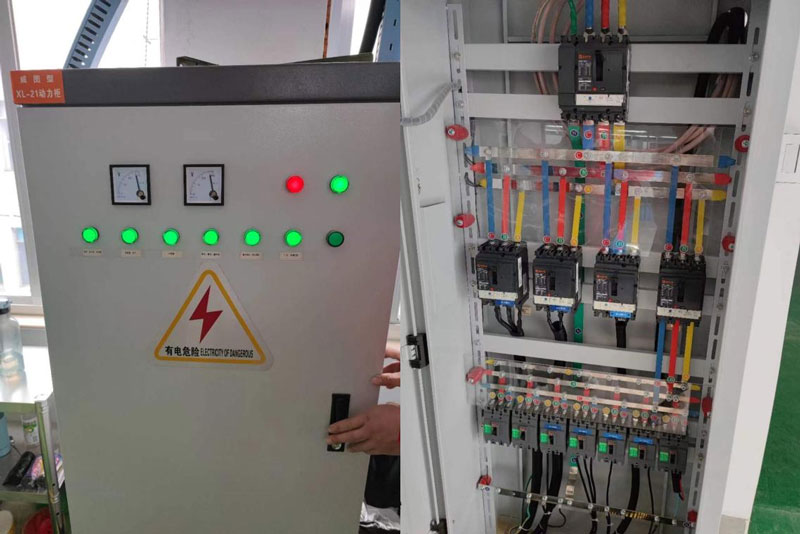

Aplikasi:
* Menyediakan perlindungan sisi sekunder untuk transformator.
* Perlindungan hubung singkat untuk motor.
* Mempertahankan 2-6 kali arus kontinu generator.
* Keselamatan personel.
Bagaimana cara memilih pemutus sirkuit case cetakan yang sesuai?

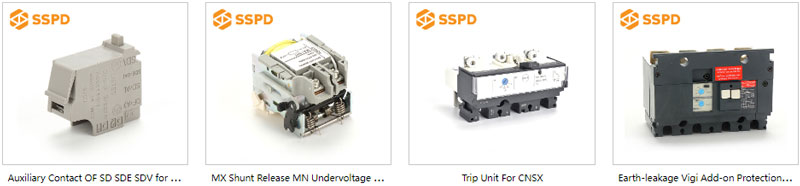

Informasi lebih lanjut tentang pemutus sirkuit casing dan aksesori yang dicetak.
