Dois-je opter pour un disjoncteur magnéto-thermique ou un disjoncteur électronique ?
Réponse rapide
Optez pour un disjoncteur magnétothermique (MCCB) lorsque vous avez besoin d'une protection fiable contre les surcharges et les courts-circuits, avec une conception plus simple et un coût moindre. Optez pour un disjoncteur électronique (MCCB) lorsque le système nécessite des paramètres de protection réglables sur une plage plus large, une meilleure coordination, une plus grande souplesse de réglage ou des fonctions de surveillance supplémentaires. Aucun des deux types n'est systématiquement meilleur : le choix approprié dépend des exigences de protection du système électrique.
Ces deux technologies sont largement utilisées dans les disjoncteurs moulés. Les unités de déclenchement thermomagnétiques assurent une protection éprouvée contre les surcharges et les courts-circuits, tandis que les unités de déclenchement électroniques offrent une plus grande souplesse en matière de réglages de protection et de coordination du système. ABB, par exemple, présente les disjoncteurs moulés thermomagnétiques comme une solution économique et fiable pour la protection contre les surcharges et les courts-circuits.
Qu'est-ce qu'un disjoncteur magnéto-thermique (MCCB) ?
A disjoncteur magnéto-thermique MCCB utilise deux mécanismes de déclenchement différents pour protéger le circuit.
Les élément thermique réagit principalement aux situations de surcharge. Lorsqu'un courant excessif circule pendant un certain temps, la chaleur provoque le déclenchement du mécanisme thermique, qui déclenche le disjoncteur.
Les élément magnétique réagit beaucoup plus rapidement aux courants de court-circuit élevés. Lorsque le courant dépasse brusquement le seuil de déclenchement magnétique, le disjoncteur s'ouvre rapidement pour couper le circuit en défaut.
Cette combinaison rend les disjoncteurs magnéto-thermiques (MCCB) adaptés à de nombreuses applications standard de distribution basse tension où les principales exigences sont les suivantes :
- Protection contre les surcharges
- Protection contre les courts-circuits
- Fonctionnement simple
- Une fiabilité éprouvée
- Prix compétitif
Les dispositifs thermomagnétiques restent couramment utilisés dans les tableaux électriques, les centres de commande de moteurs, les tableaux de puissance et les systèmes de distribution généraux. ABB présente spécifiquement ce type de dispositif comme une solution de protection fiable et économique contre les surcharges et les courts-circuits.
Principaux avantages d'un disjoncteur magnéto-thermique (MCCB)
- Un principe de protection relativement simple
- Coût réduit dans de nombreuses applications
- Convient à une distribution standard
- Facile à comprendre pour les distributeurs et les équipes de maintenance
- Aucune configuration électronique complexe n'est nécessaire
Toutefois, la capacité de réglage dépend du type de déclencheur concerné. Certains déclencheurs thermomagnétiques offrent des possibilités de réglage limitées, tandis que d’autres sont en grande partie fixes.
Qu'est-ce qu'un disjoncteur magnéto-thermique électronique (MCCB) ?
Un disjoncteur magnéto-thermique électronique (MCCB) utilise une détection de courant et un déclencheur électronique pour déterminer à quel moment le disjoncteur doit se déclencher.
Au lieu de se fonder uniquement sur la réponse physique d’un élément thermique, le déclencheur électronique traite les informations relatives au courant et applique les paramètres de protection configurés.
En fonction du disjoncteur MCCB et du dispositif de déclenchement, ces réglages peuvent inclure des fonctions telles que :
- Protection à long terme
- Protection à court terme
- Protection instantanée
- Protection contre les défauts à la terre
- Seuils de courant réglables
- Temporisations réglables
- Mesure ou surveillance
- Fonctions de communication
Tous les disjoncteurs magnéto-thermiques électroniques ne disposent pas nécessairement de toutes ces fonctions. Les capacités réelles dépendent du modèle de l'unité de déclenchement.
La différence essentielle est la suivante : flexibilité.
Les unités de déclenchement électroniques permettent aux concepteurs de systèmes d'adapter plus précisément le comportement des disjoncteurs au réseau électrique, au lieu de se fier principalement à des caractéristiques de déclenchement fixes ou relativement limitées.
Les disjoncteurs basse tension de ce type s'inscrivent dans le cadre plus large des disjoncteurs visés par la norme CEI 60947-2, dont l'édition actuelle de 2024 s'applique, dans son champ d'application principal, aux disjoncteurs destinés à des circuits dont la tension ne dépasse pas 1 000 V CA.

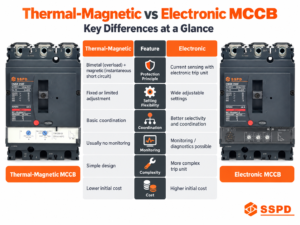

Disjoncteurs MCCB thermomagnétiques et électroniques : principales différences
| Facteur | MCCB thermomagnétique | MCCB électronique |
|---|---|---|
| Protection contre les surcharges | Oui | Oui |
| Protection contre les courts-circuits | Oui | Oui |
| Flexibilité de configuration | Légère à modérée | Généralement plus large |
| Réglage de la protection | Plus simple | Plus personnalisable |
| Réglage du délai | En nombre limité / selon le modèle | Souvent disponible |
| Coordination sélective | Plus restreint | Mieux adapté à une coordination complexe |
| Contrôle | Généralement indisponible | Disponible sur certains compteurs de parcours |
| Communication | En général, non | Disponible sur les modèles haut de gamme |
| Complexité | Plus bas | Plus élevé |
| Coût initial | Généralement plus bas | Généralement plus élevé |
| Utilisation courante | Distribution standard | Distribution industrielle complexe |
| Le meilleur choix lorsque | Une protection de base suffit | La flexibilité en matière de protection est importante |
Ce tableau doit être considéré comme un guide de sélection général plutôt que comme une règle applicable à tous les disjoncteurs MCCB. Les caractéristiques réelles dépendent du modèle de disjoncteur et de la configuration de l'unité de déclenchement.
Quand faut-il opter pour un disjoncteur magnéto-thermique ?
Un disjoncteur magnétothermique (MCCB) constitue souvent le choix le plus pratique lorsque l'installation électrique est relativement simple.
Des exemples typiques incluent :
- Tableaux de distribution standard
- Installations électriques commerciales
- Alimentateurs industriels généraux
- Petites et moyennes machines
- Applications présentant des exigences de sécurité simples
- Projets sensibles aux coûts
Supposons qu'une usine dispose d'un Ligne d'alimentation de 250 A alimentant des équipements de production courants, et le système ne nécessite pas de coordination complexe des disjoncteurs, de communication ni de réglage détaillé des protections.
Dans ce cas, un disjoncteur magnétothermique (MCCB) de calibre approprié peut déjà assurer la protection requise.
L'ajout d'un dispositif de déclenchement électronique sophistiqué pourrait augmenter les coûts sans apporter de valeur ajoutée significative sur le plan opérationnel.
Cela nous amène à un principe d'achat important :
Ne payez pas pour des fonctions de protection dont le système électrique n'a pas besoin.
Les systèmes de protection électroniques sont plus sophistiqués, mais “ plus sophistiqués ” ne signifie pas automatiquement “ plus adaptés ”.”
Quand faut-il opter pour un disjoncteur magnéto-thermique électronique (MCCB) ?
Les disjoncteurs miniatures électroniques prennent de plus en plus d'importance à mesure que le réseau électrique se complexifie.
Ils sont particulièrement utiles lorsque vous avez besoin :
1. Des paramètres de protection plus personnalisables
Si les ingénieurs doivent modifier les seuils de déclenchement ou les délais de déclenchement pour s'adapter aux câbles, aux charges ou aux disjoncteurs en aval, la protection électronique offre une plus grande flexibilité.
2. Une meilleure coordination entre les briseurs
Dans un réseau de distribution à plusieurs niveaux, les ingénieurs peuvent souhaiter que le disjoncteur le plus proche du défaut se déclenche en premier, tandis que les disjoncteurs situés en amont restent fermés.
Les réglages électroniques du déclenchement facilitent la conception.
3. Protection contre les charges critiques
Les chaînes de production, les infrastructures, les installations liées aux données et autres systèmes électriques critiques peuvent accorder une importance accrue à la mise en place de mesures de protection contrôlées et à la réduction des arrêts inutiles.
4. Suivi ou communication
Les unités de déclenchement électroniques avancées peuvent fournir des mesures de courant, des informations de fonctionnement, des alarmes ou des fonctionnalités de communication.
5. Grands réseaux de distribution principaux
Les disjoncteurs principaux d’entrée et les lignes de distribution de plus gros calibre nécessitent souvent une coordination plus minutieuse avec les dispositifs de protection en amont et en aval.
Dans ces situations, un disjoncteur magnéto-thermique électronique (MCCB) peut offrir une flexibilité technique nettement supérieure.

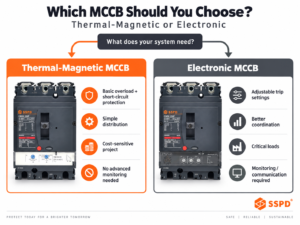

Matrice de sélection rapide
| Application | Choix classique | Raison principale |
|---|---|---|
| Petit tableau de distribution | Thermo-magnétique | Simple et économique |
| Distribution commerciale | Thermo-magnétique | Une protection de base est généralement suffisante |
| Alimentateur d'usine standard | Thermique-magnétique ou électronique | Cela dépend des besoins en matière de coordination |
| Distribution industrielle principale | Électronique | Une plus grande souplesse de configuration |
| Système de distribution à plusieurs niveaux | Électronique | Une meilleure capacité de coordination |
| Processus de production critique | Électronique | Un contrôle plus précis de la protection |
| Système nécessitant une surveillance | Électronique | Fonctions de mesure supplémentaires possibles |
| Projet standard tenant compte des contraintes budgétaires | Thermo-magnétique | Évitez toute complexité inutile |
Il n'existe aucune règle universelle imposant l'utilisation d'une technologie de déclenchement spécifique pour un intensité nominale donnée. Ce sont les exigences de protection du système qui doivent déterminer ce choix.
Exemple 1 : Alimentateur d'usine standard
Considérons un simple alimentateur industriel répondant aux conditions suivantes :
- Tension du système : 400 V CA
- Courant d'alimentation : environ 200 à 250 A
- Chargement : équipement de production général
- Aucune obligation de communication
- Aucune exigence de coordination sélective complexe
Les priorités techniques sont les suivantes :
- Protection fiable contre les surcharges
- Protection fiable contre les courts-circuits
- Capacité de freinage adéquate
- Coût d'achat raisonnable
Pour ce type d'application, un disjoncteur magnéto-thermique (MCCB) peut tout à fait convenir.
L'acheteur doit donc s'attacher à choisir :
- Courant nominal correct
- Capacité de freinage correcte
- Nombre approprié de pôles
- Accessoires adaptés
plutôt que de passer automatiquement à un déclencheur électronique.
Si vous avez des doutes concernant le choix de l'intensité du disjoncteur à coupures magnétiques (MCCB), consultez notre guide :
[Quelle taille de disjoncteur miniature dois-je choisir ? Comment calculer la puissance nominale adaptée de ce disjoncteur ?]
Exemple 2 : Tableau de distribution industriel principal
Considérons maintenant un tableau de distribution principal alimentant plusieurs branches en aval.
Le système peut nécessiter :
- Protection à long terme réglable
- Protection à court terme
- Coordination avec les disjoncteurs miniatures (MCCB) en aval
- Isolation contrôlée des défauts
- Extension future du système
Dans ce contexte, un disjoncteur magnéto-thermique électronique (MCCB) devient une option bien plus intéressante.
Le coût d'achat plus élevé ne doit pas être considéré isolément.
Si une meilleure coordination de la protection permet d'éviter qu'un défaut en aval n'entraîne la mise à l'arrêt inutile d'une grande partie de l'installation, cette fonctionnalité supplémentaire pourrait apporter une valeur ajoutée significative sur le plan opérationnel.
C'est pourquoi le choix d'un disjoncteur MCCB doit se fonder sur les exigences du système plutôt que le prix du disjoncteur seul.
Un disjoncteur magnéto-thermique électronique est-il toujours préférable ?
Non.
C'est l'une des idées fausses les plus courantes lorsqu'on compare des disjoncteurs MCCB.
Un déclencheur électronique offre généralement davantage de souplesse, mais cela peut aussi signifier :
- Coût d'achat plus élevé
- Autres exigences de configuration
- Une plus grande complexité technique
- Fonctionnalités qui ne seront peut-être jamais utilisées
Si une application ne nécessite qu'une protection standard contre les surcharges et les courts-circuits, un disjoncteur magnéto-thermique (MCCB) peut s'avérer le choix le plus judicieux.
La bonne question n'est donc pas :
Quel disjoncteur à coupure magnétique (MCCB) est le plus perfectionné ?
C'est :
De quelles fonctions de protection mon installation électrique a-t-elle réellement besoin ?
Les disjoncteurs compacts électroniques sont-ils plus précis ?
Les déclencheurs électroniques offrent généralement une plus grande précision de réglage et une meilleure répétabilité que les mécanismes thermomagnétiques traditionnels, en particulier lorsque les ingénieurs ont besoin de niveaux de déclenchement et de caractéristiques de temporisation réglables.
Toutefois, les acheteurs ne doivent pas choisir un disjoncteur magnéto-thermique électronique (MCCB) en se basant uniquement sur le terme “ précision ” seul.
Les performances de protection dépendent également des éléments suivants :
- Conception des déclencheurs de protection
- Qualité des disjoncteurs
- Conditions d'installation
- Paramètres corrects
- Coordination du système
- Caractéristiques techniques du fabricant
Un disjoncteur magnéto-thermique (MCCB) mal configuré n'est pas forcément meilleur qu'un disjoncteur magnéto-thermique (MCCB) correctement choisi.
Erreurs courantes lors du choix entre les deux
Erreur n° 1 : partir du principe que les disjoncteurs magnéto-thermiques électroniques sont toujours meilleurs
Un plus grand nombre de fonctions ne signifie pas forcément un meilleur rapport qualité-prix.
Choisissez un disjoncteur adapté à l'installation.
Erreur n° 2 : opter pour un système thermomagnétique uniquement parce qu'il est moins cher
Le prix ne doit pas primer sur les exigences en matière de protection.
Si une coordination ou une protection réglable est nécessaire, faire des économies sur le déclencheur peut entraîner des problèmes par la suite.
Erreur n° 3 : ne pas tenir compte de la capacité de rupture
Le type de déclencheur et la capacité de coupure constituent deux critères de sélection distincts.
Que le disjoncteur magnéto-thermique (MCCB) soit équipé d'une protection magnéto-thermique ou électronique, son pouvoir de coupure doit tout de même être adapté au courant de court-circuit prévu.
Pour plus d'informations :
[Comment choisir la capacité de coupure d'un disjoncteur à fusibles amovibles (MCCB) : 18 kA, 25 kA, 36 kA, 50 kA ou plus ?]
et :
[Icu ou Ics dans un disjoncteur miniature : quelle est la différence et comment faire son choix ?]
Erreur n° 4 : négliger la coordination
Dans les réseaux de distribution à plusieurs niveaux, le fait de choisir chaque disjoncteur indépendamment peut nuire à la sélectivité.
Les dispositifs en amont et en aval doivent être considérés comme faisant partie d'un même système de protection.
Erreur n° 5 : acheter des fonctionnalités qui ne seront jamais utilisées
Les fonctions de communication, de surveillance et de protection avancée peuvent s'avérer utiles, mais uniquement si le projet les exploite.
Un distributeur doit également tenir compte des besoins réels du client final avant de recommander une configuration plus performante.
Que doivent vérifier les acheteurs avant de passer commande ?
Avant de demander un devis pour un disjoncteur compact (MCCB), veuillez vérifier au moins les points suivants :
- Courant nominal
- Taille du cadre
- Nombre de poteaux
- Tension du système
- Capacité de freinage requise
- Dispositif de déclenchement thermomagnétique ou électronique
- Fonctions de protection requises
- Plage de réglage
- Accessoires requis
- Exigences en matière de communication, le cas échéant
C'est particulièrement important lorsqu'on compare des devis.
Deux disjoncteurs à coupure magnétique (MCCB) peuvent présenter les caractéristiques suivantes :
250 A / 3 pôles / 36 kA
description de base, mais utilisent des unités de parcours très différentes.
Il ne faut donc pas comparer leurs prix tant que la configuration de la protection n'a pas été confirmée.
Il s'agit là d'une source fréquente de confusion dans les marchés publics internationaux portant sur les disjoncteurs MCCB.
Comment le choix du seuil de déclenchement s'inscrit-il dans le processus global de sélection d'un disjoncteur à couplage magnétique (MCCB) ?
Le seuil de déclenchement n'est qu'un des critères à prendre en compte lors du choix d'un disjoncteur MCCB.
Une sélection complète devrait normalement prendre en compte :
- Courant de charge
- Courant nominal
- Tension du système
- Courant de court-circuit prévisible
- Capacité de rupture
- Exigences en matière de protection
- Type d'unité de déclenchement
- Coordination
- Accessoires et conditions d'installation
Vous pouvez consulter le processus complet dans :
[Comment choisir le disjoncteur miniature (MCCB) adapté aux applications industrielles]
N'oubliez pas non plus que Une capacité de freinage plus élevée n'est pas forcément la meilleure solution pour tous les projets.:
[Une capacité de coupure plus élevée du disjoncteur MCCB est-elle toujours préférable ?]
Questions fréquemment posées
Quelle taille de MCCB ai-je besoin ?
Quelle est la différence entre MCCB et MCB ?
Comment choisir la capacité de coupure d'un MCCB ?
Quelle est la différence entre Icu et Ics ?
Un MCCB peut-il être utilisé à 690V ?
Une capacité de coupure plus élevée est-elle toujours meilleure ?
Conclusion
Il n'y a pas de gagnant incontestable entre les disjoncteurs magnéto-thermiques et les disjoncteurs électroniques.
Optez pour une protection thermomagnétique lorsque la simplicité, la fiabilité et le coût sont les principales priorités. Optez pour une protection électronique lorsque le système électrique nécessite une plus grande souplesse de réglage, une meilleure coordination ou une surveillance accrue.
Le meilleur disjoncteur à coupure magnétique (MCCB) n'est pas celui qui offre le plus de fonctions, mais celui dont les caractéristiques de protection sont adaptées au réseau électrique.
À Propos de L'Auteur
Jimmy Zheng
Responsable des affaires internationales chez SSPD
Jimmy Zheng possède plus de 10 ans d'expérience dans le domaine des produits électriques basse tension et du commerce international B2B. Il collabore avec des distributeurs électriques, des fabricants d'appareillages de commutation et des acheteurs industriels sur des applications telles que les disjoncteurs miniatures (MCCB), les disjoncteurs automatiques (ACB), la protection des moteurs et la protection des circuits basse tension.
Revue Technique
Équipe d'ingénierie SSPD
Cet article a fait l'objet d'une vérification portant sur son exactitude technique, les principes de protection par disjoncteur miniature (MCCB) et la logique de sélection des produits.
À propos de la SSPD
SSPD fabrique des produits de protection des circuits basse tension destinés aux distributeurs, aux fabricants d'appareillages de commutation et aux clients industriels du monde entier.
Si vous comparez des disjoncteurs magnéto-thermiques et des disjoncteurs électroniques pour un projet, vous pouvez indiquer votre courant nominal, tension, puissance de coupure requise et application, et l'équipe SSPD peut vous aider à vérifier que la configuration est correcte.
